LS129 UV Dijital Prob
Çoklu sensör seçeneği, yüksek sıcaklıklı katılaştırma fırını için uygundur
UV gücünün ve enerjisinin gerçek zamanlı olarak toplanması, izlenmesi
Standart RS485 haberleşme arayüzü/MODBUS haberleşme protokolü
PLC, insansı makine arayüzü, bilgisayar gibi cihazlarla doğrudan haberleşme imkanı
LS129 akıllı haberleşmeli ultraviyole dijital sensörü, standart RS485 haberleşme arayüzü ve MODBUS protokolüne sahiptir ve PLC, insansı makine arayüzü veya bilgisayar gibi cihazlarla doğrudan haberleşebilir. Dedektör ve kontrolör, ayrılmış tasarım uygulanmıştır; bu da ultraviyole gücünün ve enerjisinin gerçek zamanlı olarak toplanması ve izlenmesi için kolaylık sağlar. Şu anda 7 farklı ultraviyole dijital sensör modeli seçenekleri mevcuttur; seçim, ölçülen ultraviyole spektrum aralığına ve uygulama sektörüne göre yapılabilir.
Özellik videosu

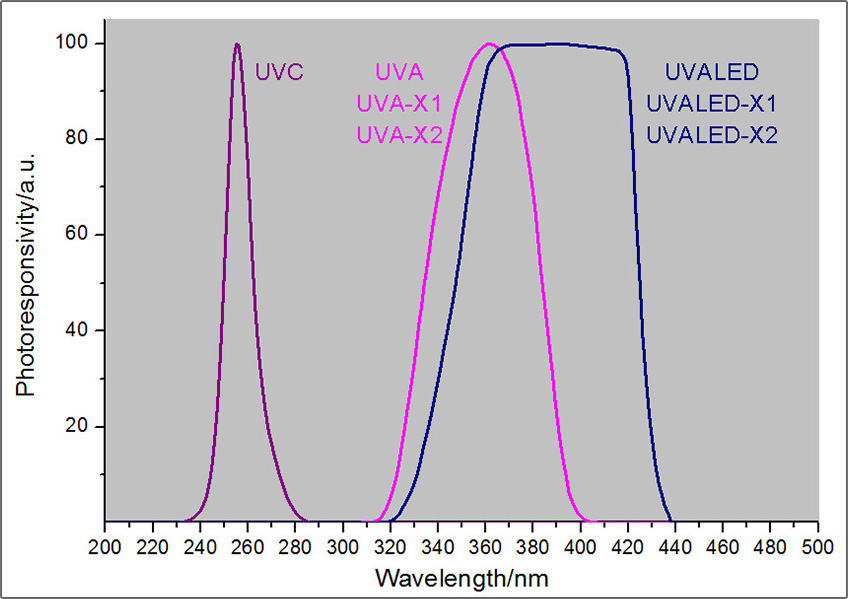

Ultraviyole Dijital Sensör Model Seçim Tablosu
| Sensör modeli | Spektral yanıt | Uygulama sektörü |
|---|---|---|
| UVALED sensörü | 340 nm-420 nm | UV katılaştırma, UV LED yüzey ışığı kaynağının şiddet ve enerji ölçümü |
| UVA sensörü | 315 nm-400 nm | UV katılaştırma, yüksek voltajlı cıva lambasının şiddet ve enerji ölçümü |
| UVC sensörü | 230 nm-280 nm | 254 nm UV dezenfeksiyon cıva lambasının şiddet ve enerji ölçümü |
| UVALED-X1 sensörü | 340 nm-420 nm | Optik fiber düz tip sensör, UV LED yüzey ışığı kaynağı yüksek sıcaklık ortamları |
| UVA-X1 sensörü | 315 nm-400 nm | Optik fiber düz tip sensör, yüksek voltajlı cıva lambası yüksek sıcaklık ortamları |
| UVALED-X2 sensörü | 340 nm-420 nm | Optik fiber dik açı tip sensör, UV LED yüzey ışığı kaynağı yüksek sıcaklık ortamları |
| UVA-X2 sensörü | 315 nm-400 nm | Optik fiber dik açı tip sensör, yüksek voltajlı cıva lambası yüksek sıcaklık ortamları |
Parametreler
Standart Sensör Parametreleri
| Sensör modeli | UVALED sensörü | UVA sensörü | UVC sensörü |
|---|---|---|---|
| Spektral yanıt | 340 nm-420 nm, 395 nm'de kalibre edilmiş | 315 nm-400 nm, λp =365 nm | 230 nm-280 nm, λp =254 nm |
| Güç ölçüm aralığı | 0 - 20000 mW/cm² | 0 - 2000 mW/cm² | 0 – 200000 μW/cm² |
| Enerji ölçüm aralığı | 0 – 4×10⁹ mJ/cm² | 0 – 4×10⁹ μJ/cm² | |
| Çözünürlük | 1 mW/cm² | 0,1 mW/cm² | 0,1 μW/cm² |
| Ölçüm doğruluğu (H standart değeridir) |
H<50 mW/cm²: ±5 mW/cm², H>=50 mW/cm²: ±10%H |
H<5 mW/cm²: ±0,5 mW/cm², H>=5 mW/cm²: ±10%H |
H<50 μW/cm²: ±5 μW/cm², H>=50 μW/cm²: ±10%H |
| Örnekleme hızı | 2048 kez/saniye | 6 kez/saniye | |
| Veri yenileme periyodu | 200 ms | 500 ms | |
| Ölçüm ışık deliği çapı | Φ10 mm | ||
| Haberleşme kablosu uzunluğu | 1 metre, 80°C sıcaklığa dayanıklı | ||
| Dedektör kablosu uzunluğu | 0,5 metre, 200°C sıcaklığa dayanıklı | Tek parça | |
| Haberleşme arayüzü | RS485 | ||
| Haberleşme protokolü | MODBUS | ||
| Güç kaynağı voltajı | 5V-24V DC güç kaynağı | ||
| Çalışma sıcaklığı aralığı | -25°C-85°C (nem oranı %85'in altında, buharlaşma yok) | ||
| Kontrolör boyutları | 72,5*32*15,1 (mm) | 72,5*32*29,6 (mm) | |
| Dedektör boyutları | 35*15*14,5 (mm) | / | |
Optik Fiber Sensör Parametreleri
| Sensör modeli | UVALED-X1 sensörü | UVA–X1 sensörü | UVALED-X2 sensörü | UVA–X2 sensörü |
|---|---|---|---|---|
| Spektral yanıt | 340 nm-420 nm, 395 nm'de kalibre edilmiş | 315 nm-400 nm, λp =365 nm | 340 nm-420 nm, 395 nm'de kalibre edilmiş | 315 nm-400 nm, λp =365 nm |
| Güç ölçüm aralığı | 0 - 20000 mW/cm² | 0 - 2000 mW/cm² | 0 - 20000 mW/cm² | 0 - 2000 mW/cm² |
| Enerji ölçüm aralığı | 0 – 4×10⁹ mJ/cm² | |||
| Çözünürlük | 1 mW/cm² | 0,1 mW/cm² | 1 mW/cm² | 0,1 mW/cm² |
| Ölçüm doğruluğu (H standart değeridir) | H<50 mW/cm²: ±5 mW/cm², H>=50 mW/cm²: ±10%H | H<5 mW/cm²: ±0,5 mW/cm², H>=5 mW/cm²: ±10%H | H<50 mW/cm²: ±5 mW/cm², H>=50 mW/cm²: ±10%H | H<5 mW/cm²: ±0,5 mW/cm², H>=5 mW/cm²: ±10%H |
| Örnekleme hızı | 2048 kez/saniye | |||
| Veri yenileme periyodu | 200 ms | |||
| Ölçüm ışık deliği çapı | Φ10 mm | |||
| Haberleşme kablosu uzunluğu | 1 metre, 80°C sıcaklığa dayanıklı | |||
| Optik fiber kablosu uzunluğu | 1 metre, 300°C sıcaklığa dayanıklı | |||
| Optik fiber açısı | Optik fiber, ölçüm ışık deliğine paraleldir, montaj sırasında optik fiberin bükülme yarıçapı 70 mm'den küçük olmamalı |
Optik fiber, ölçüm ışık deliğine diktir, montaj sırasında optik fiberin bükülme yarıçapı 70 mm'den küçük olmamalı |
||
| Haberleşme arayüzü | RS485 | |||
| Haberleşme protokolü | MODBUS | |||
| Güç kaynağı voltajı | 5V-24V DC güç kaynağı | |||
| Çalışma sıcaklığı aralığı | -25°C-85°C (nem oranı %85'in altında, buharlaşma yok) | |||
| Kontrolör boyutları | 72,5*32*34,9 (mm) | |||
| Dedektör boyutları | M20 altıgen vida somunu | 25,2*19*10,5 (mm) | ||
İletişim Parametreleri
1. İstasyon No
LS129 akıllı dijital prob, standart MODBUS protokolünü destekler. Varsayılan iletişim adresi "1"dir. Prob iletişim adresini "İnsan Makine Hata Ayıklama Aracı" veya iletişim protokolü aracılığıyla değiştirebilirsiniz. Adres ayar aralığı 1-247'dir.
2. Baud hızı
UV dijital sensörün varsayılan baud hızı 9600 bps'dir, baud hızı «insansı makine arayüzü ayarlama aracı» veya haberleşme protokolü ile değiştirilebilir, seçilebilir baud hızları 4800, 9600, 19200, 38400'dür.
3. Protokol
Standart MODBUS protokolünü destekler. İletişim protokolü aracılığıyla ölçüm verilerini okuyabilir, iletişim adresini ve baud hızını ayarlayabilirsiniz. Ayrıntılı iletişim komutları için lütfen "LS129 Dijital Prob İletişim Protokolü"ne bakın.
4. Prob kablolaması
| tel rengi | İşlev |
|---|---|
| Siyah (ısıyla daralan tüp ile) | korumalı tel |
| Kırmızı | Pozitif güç (DC 5-24V) |
| Siyah | negatif güç |
| Yeşil/mavi | RS485- |
| Sarı/beyaz | RS485+ |
Özellikler

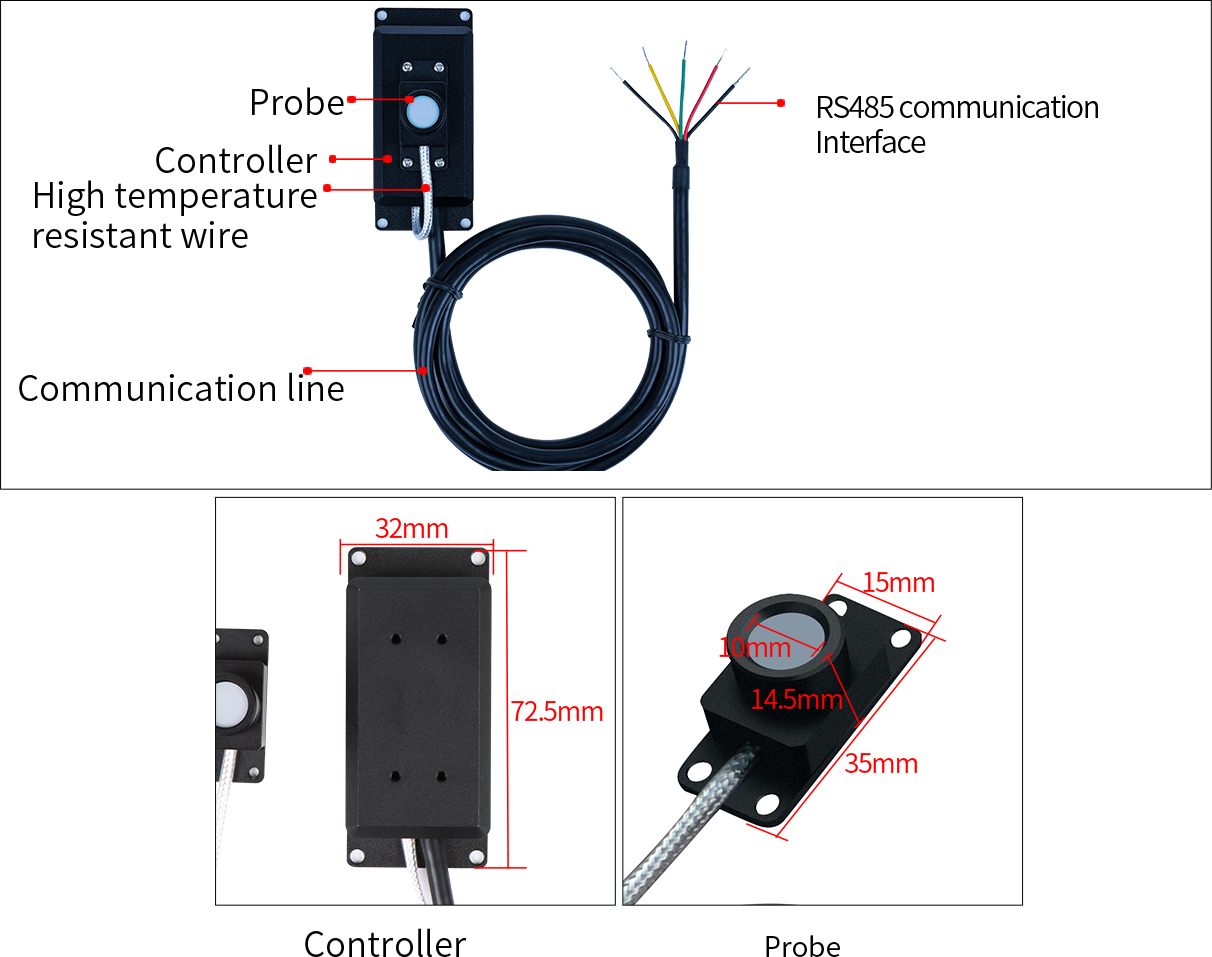

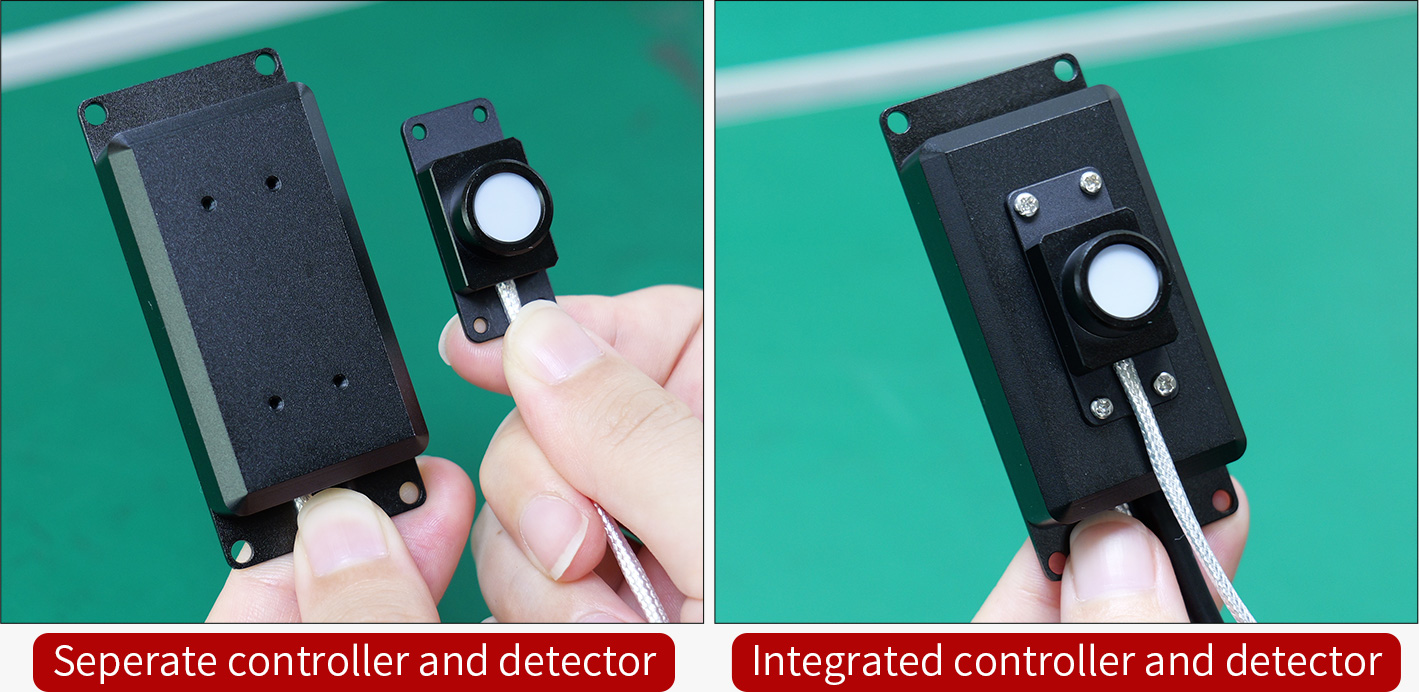

Çok küçük dedektör tasarımı
Ultraviyole dijital sensörün dedektörü çok kompakttır, ayrı olarak monte edilebilir veya dedektör ve kontrolör vida ile tek parça halinde birleştirilerek ölçüm yapılabilir.
Sensör boyutları genel bakış

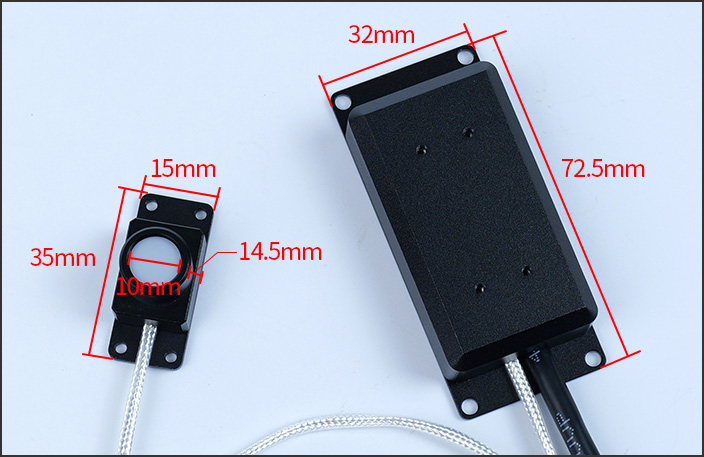

UVA/UVALED sensör boyutları

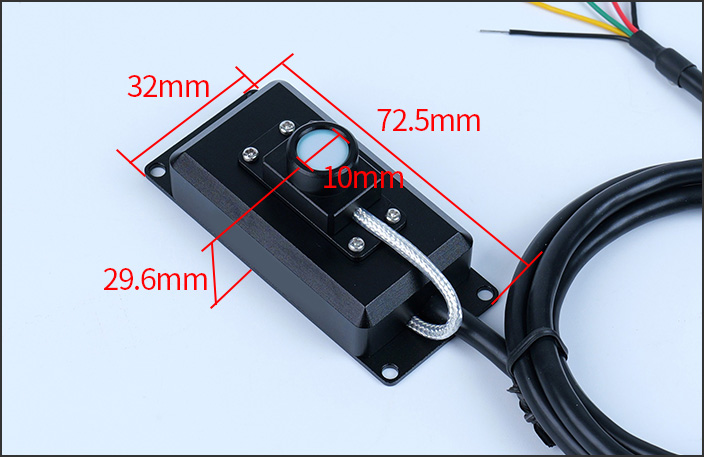

UVC sensör boyutları

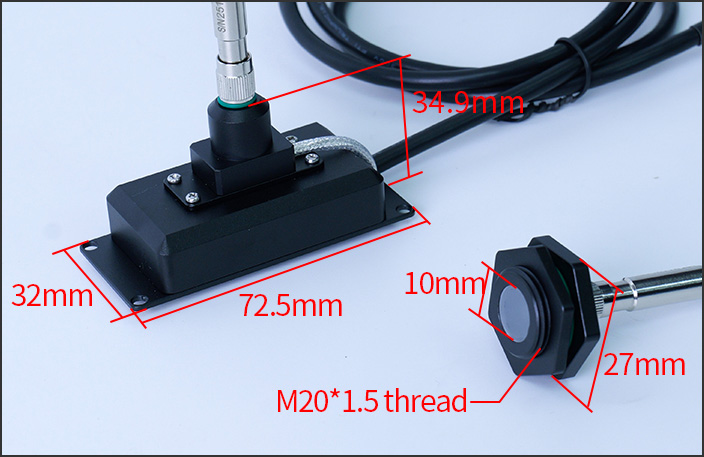

UVA-X1/UVALED-X1 sensör boyutları

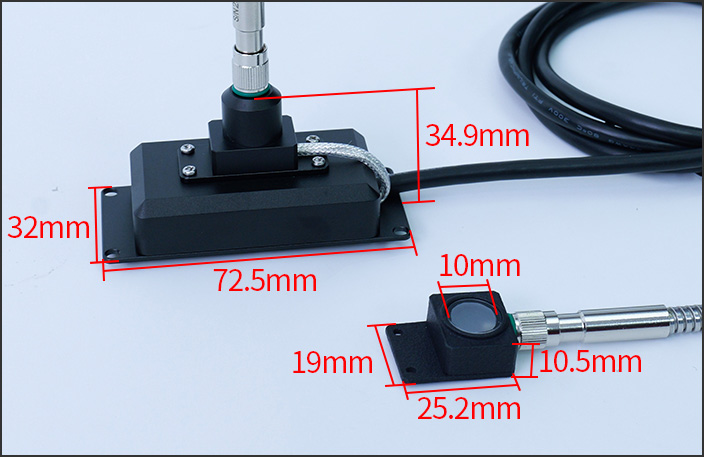

UVA-X2/UVALED-X2 sensör boyutları

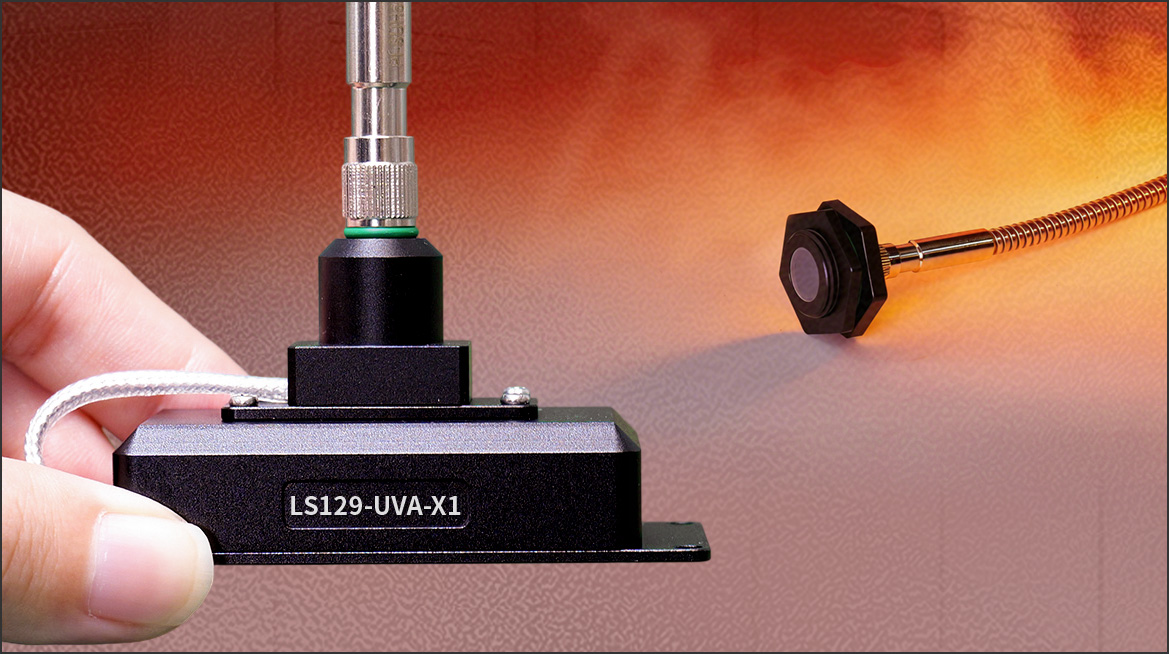

Optik fiber sensörler, yüksek sıcaklıklı katılaştırma ölçümünü destekler
Optik fiber sensörler, düz ve dik açı iki seçenek sunar; UV LED yüzey ışığı kaynakları, yüksek voltajlı cıva lambaları gibi yüksek sıcaklıklı ölçüm ortamlarında geniş bir şekilde kullanılabilir ve 300°C yüksek sıcaklık ortamında gerçek zamanlı çevrimiçi izleme yapılabilir.

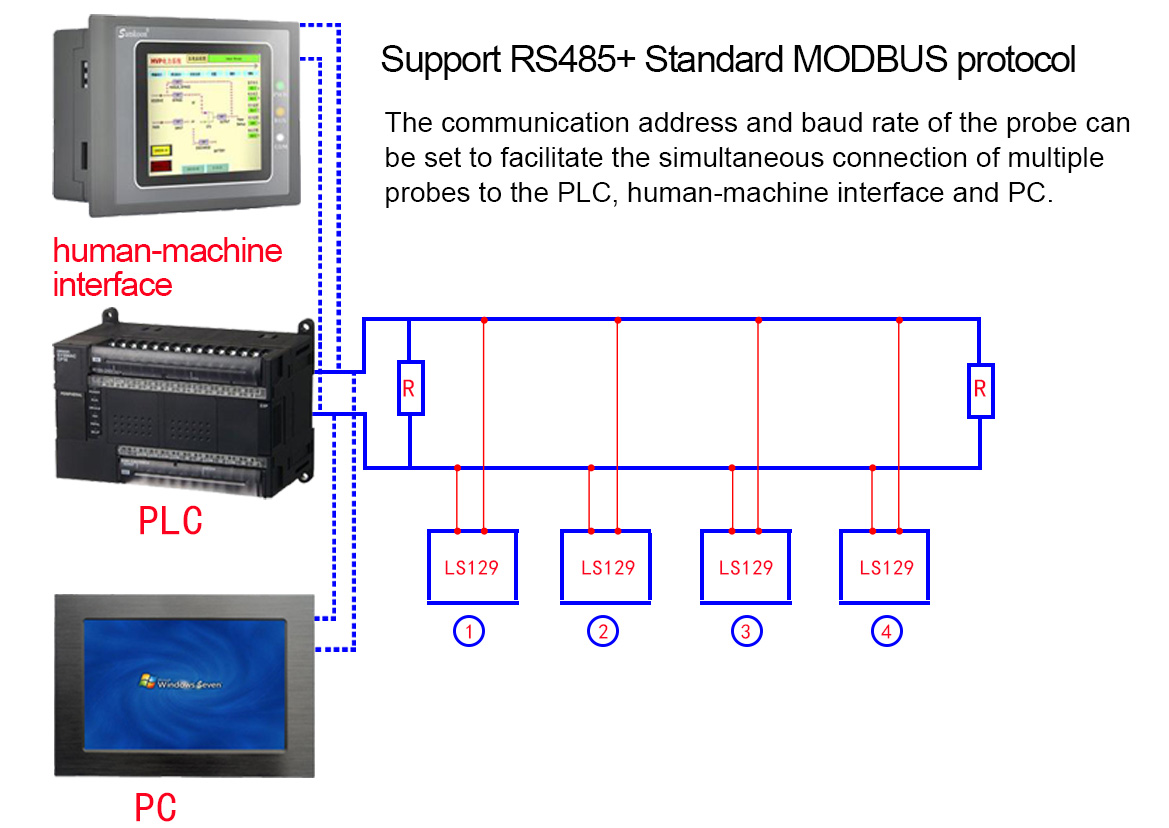

Birden fazla cihazın ağa doğrudan bağlanması
Standart RS485 haberleşme arayüzü ve MODBUS protokolü kullanılarak, birden fazla cihazın PLC, insansı makine arayüzü, bilgisayar gibi cihazlarla ağa doğrudan bağlanarak çevrimiçi izleme yapılması kolaydır.
Gücün ve enerjinin gerçek zamanlı çevrimiçi izleme
Dedektörü ultraviyole ışık kaynağına yönlendirmek, ölçüm noktasındaki anlık UV gücü ve enerji değerlerini ölçmenizi sağlar.
Çok geniş güç aralığı
Ultraviyole dijital sensör, endüstriyel sahalarda kullanım için çok pratik olan 5-24V çok geniş DC güç aralığına sahiptir.
Hata ayıklama araçları
Üç adet seçenekli ayarlama aracı
LS129 ve USB dönüştürücüsü bağlantı şekli (Not: Ayarlama insansı makine arayüzü, RS232 dönüştürücüsü, USB dönüştürücüsü standart olarak dahil edilmez, ihtiyaca göre satın alınabilir.)

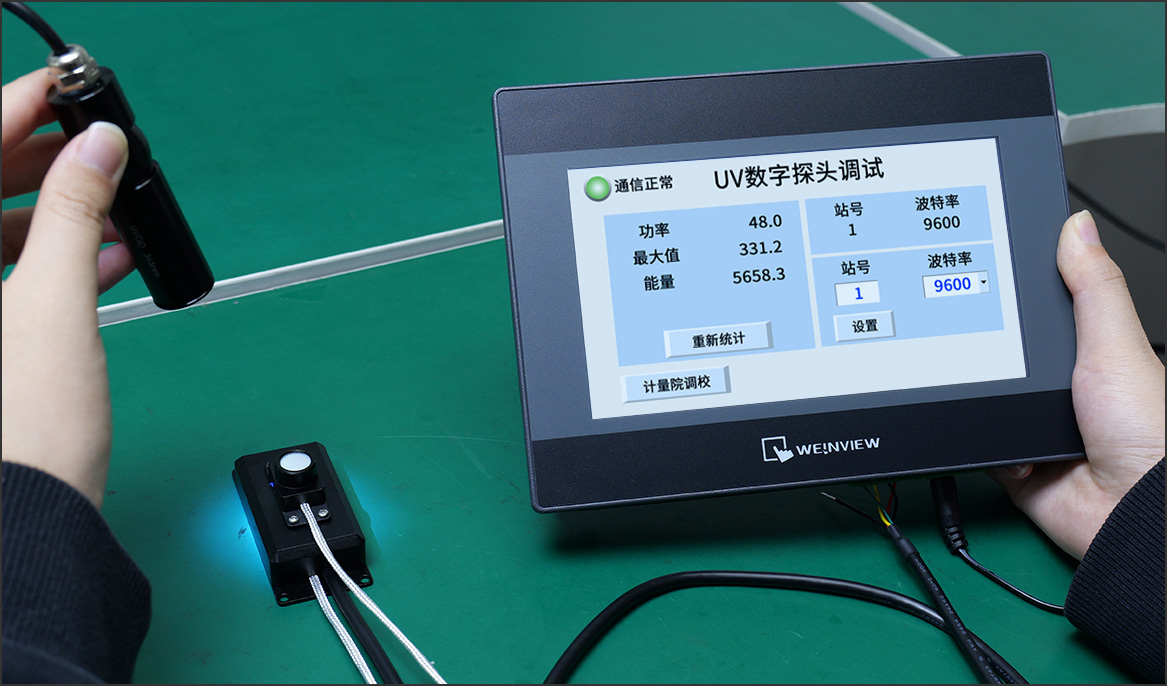

1. Ayarlama için insansı makine arayüzü (seçenekli)
Ayarlama sırasında sensör verilerini görüntülemek ve sensör adresi ile baud hızı ayarlamak için kullanılabilir.
2. RS232/RS485 dönüştürücüsü (seçenekli)
Haberleşme protokolü ayarlaması için kullanılır.
3. USB dönüştürücüsü (seçenekli)
RS485'in USB'ye dönüştürülerek bilgisayar tarafından veri okunması için kullanılır.

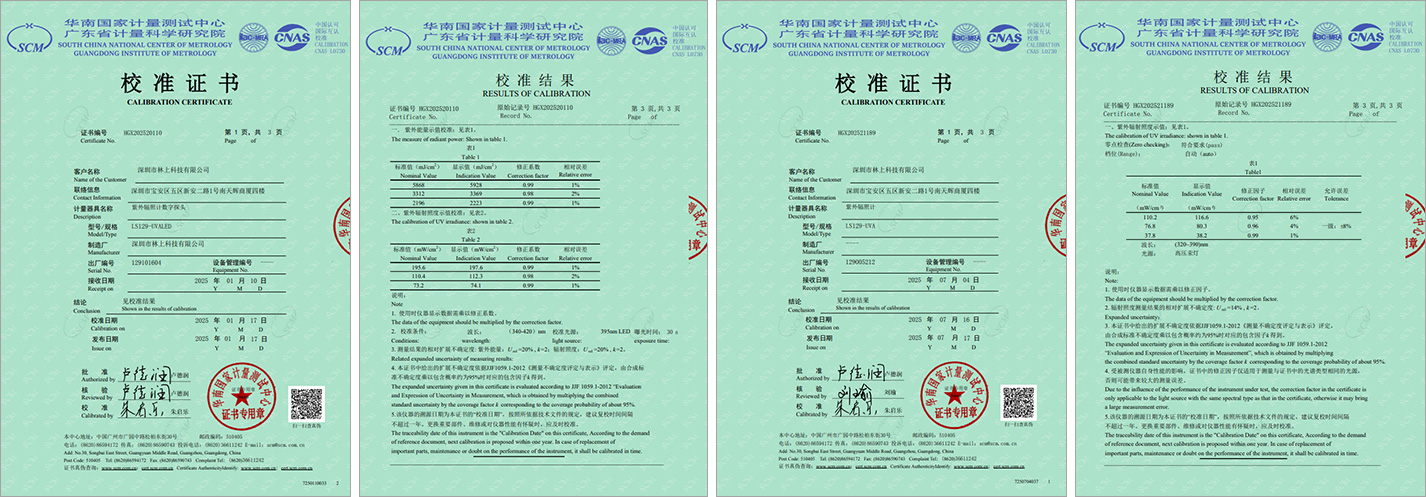

Ürün Kalifikasyonu ve Standartlar
JJG 879-2015 Ultraviyole radyasyon ışık ölçer doğrulama kuralları
WS/T 367-2012 Tıp kurumlarında dezenfeksiyon teknik kuralları
QB/T 2826-2017 Ofset baskı için ultraviyole ışığı ile katılaştırılan mürekkepler
SSS
-
1. LS129 sadece bir UV probu, neden bu kadar pahalı?
LS129, standart RS485 iletişim arayüzünü ve MODBUS iletişim protokolünü benimseyen bir dijital UV probudur. UV ışık kaynağının radyasyon yoğunluğunu ve enerji değerini gerçek zamanlı olarak uzun süre izleyebilen 200 ℃ yüksek sıcaklığa dayanıklı kablo ile donatılmıştır.
-
2. LS129 UV dijital probu, verileri görüntülemek için bir cihaz sağlayabilir mi?
Bir bilgisayar veya PLC bağlamanız gerekmiyorsa, insan-makine arayüzünü doğrudan şirketimizden de satın alabilirsiniz.
