LS172 45/0 Dokunmatik Ekranlı Kolorimetre
Dokunmatik ekran işlemi
Dahili çoklu elektronik renk tabloları
Renk karşılaştırması, QC testi
LS172, 45/0 dairesel aydınlatma geometrisi ile tasarlanmış, el tipi çok işlevli bir kolorimetredir. Mükemmel bir çalışma deneyimi sağlamak için 3,5 inç IPS kapasitif dokunmatik ekran kullanır. Renk analizörü, birden çok renk tablosunu entegre eder ve en yakın üç renk kodunu hızla eşleştirebilir. Kolorimetre ayrıca bir renk karşılaştırma işlevine sahiptir ve çeşitli standart renk ekleme yöntemlerini destekler. Renk farkı eşiği ayarlanabilir ve hızlı QC testini gerçekleştirebilen renk farkı formülü esnek bir şekilde seçilebilir.
LS172 kolorimetrenin beş ana özelliği
Başvuru
LS172 kolorimetre genellikle ürün renk ölçümü ve yönetiminde ve kağıt baskıda ürün renk farkı kalite kontrolünde kullanılır.
Parametreler
| Parametreler | Değer |
|---|---|
| Aydınlatma geometrisi | 45/0 (45°halka aydınlatma, 0° görüntüleme açısı) |
| Aydınlatma ışık kaynağı | Tam spektrum LED ışık kaynağı |
| Dalga boyu aralığı | 400-700nm |
| Dalga boyu aralığı farkı | 10nm |
| ölçüm açıklığı | 8mm |
| Ölçüm koşulları | Işık kaynağı D65, görüş alanı 10° |
| Zamanı ölçmek | yaklaşık 1 saniye |
| Renk alanı | CIE Lab, LCh, Luv, Yxy, CMYK, RGB, Sarılık-98, Beyazlık-98 Gauz Beyazlığı, Hunter Beyazlığı, R457 Beyazlığı HSL, HSV, ITA, Spektral Yansıma Oranı |
| Renk farkı formülü | ΔE*ab, ΔE*uv, ΔE*94, ΔE*cmc(2:1), ΔE*cmc(1:1), ΔE*cmc(1.4:1), ΔE*00 |
| Tekrarlanabilirlik | Standart sapma ΔE*ab ≤ 0,03 (Ölçüm koşulu: kalibrasyondan sonra 3 sn aralıklarla beyaz karo üzerinde 30 ölçümün ortalama değeri) |
| Boyut | 86mm×62.5mm×158mm |
| Ağırlık | yaklaşık 225g |
| Güç kaynağı | Şarj edilebilir lityum pil 3.7V@700mAh, tam güç altında sürekli olarak 10.000 kez ölçüm yapabilir |
| Görüntülemek | 480×320 nokta vuruşlu IPS renkli ekran |
| Şarj bağlantı noktası | USB (C Tipi) |
| Çalışma sıcaklığı | 0~45℃, 0~85%RH (yoğuşmasız) |
| Depolama sıcaklığı | -25~55℃, 0~85%RH (yoğuşmasız) |
Özellikler
Dokunmatik ekran işlemi, arayüz basit ve anlaşılması kolaydır.
Cihaz, 3,5 inç IPS renkli kapasitif dokunmatik ekran kullanır, fiziksel tuşlara ihtiyaç duymaz ve işlem arayüzü basit ve anlaşılması kolaydır.
Rengi hızlıca alın, malzeme rengini 1 saniyede ölçün
Karmaşık işlemlere gerek yok, ölçüm artık çok daha kolay Cihaz sadece 5 saniyede öğrenilip kullanılabilir, açıldığında hemen kullanıma hazırdır Dokunmatik ekran düğmesine dokunarak veya güç düğmesine basarak renk ölçümü yapılabilir Renk değeri 1 saniye içinde hızlıca tespit edilir

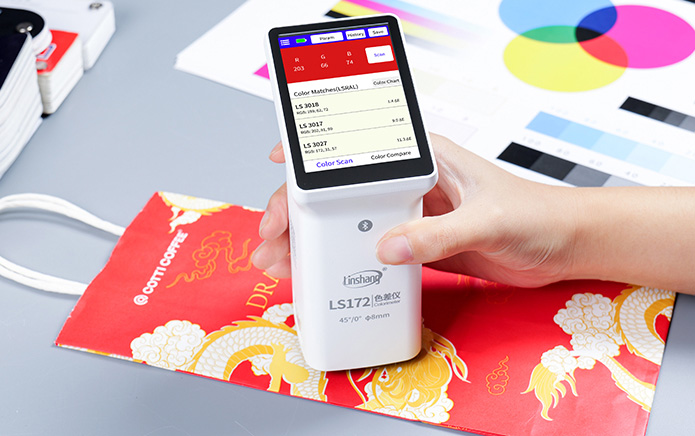

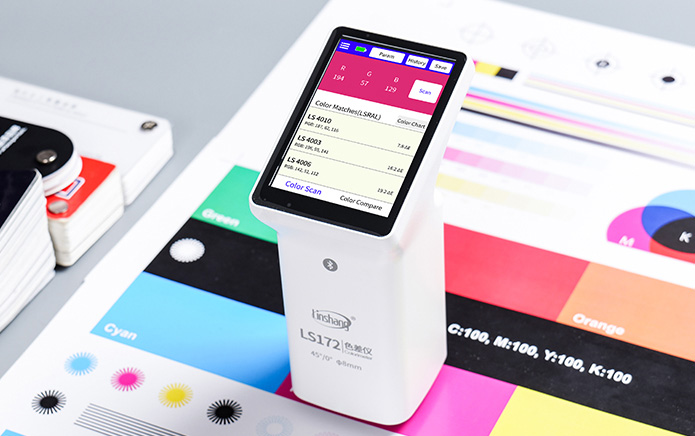

Birden fazla yerleşik elektronik renk kartı, doğru renk eşlemesi

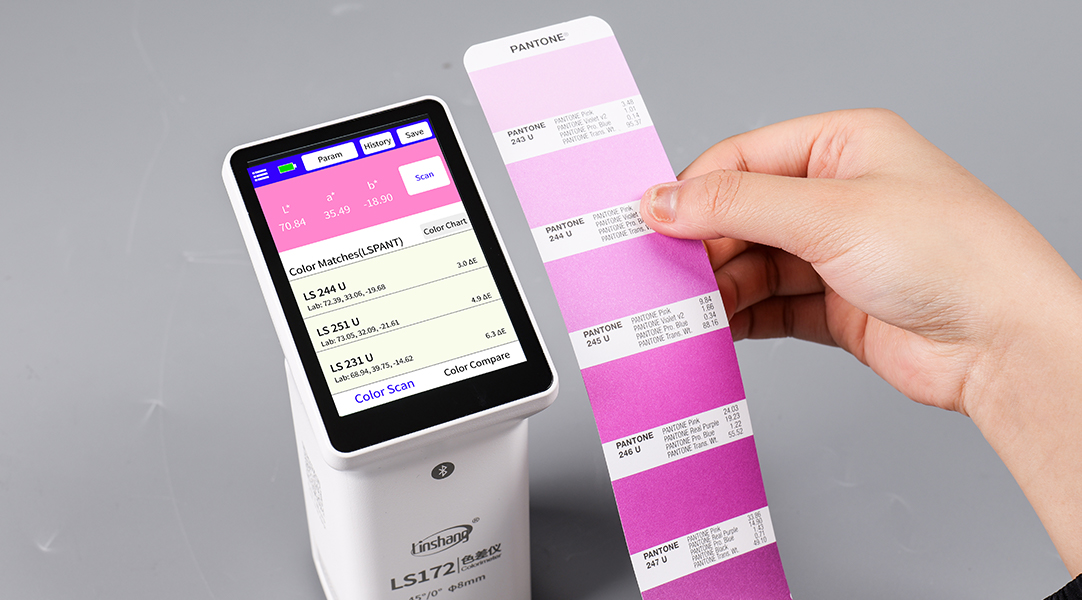

Cihaz, birden fazla yerleşik standart elektronik renk kartına sahiptir. Renk ölçüm işlevi kullanıldığında, %90’dan fazla doğruluk oranıyla en yakın üç renk kartı numarasını hızlı şekilde eşleştirebilir.

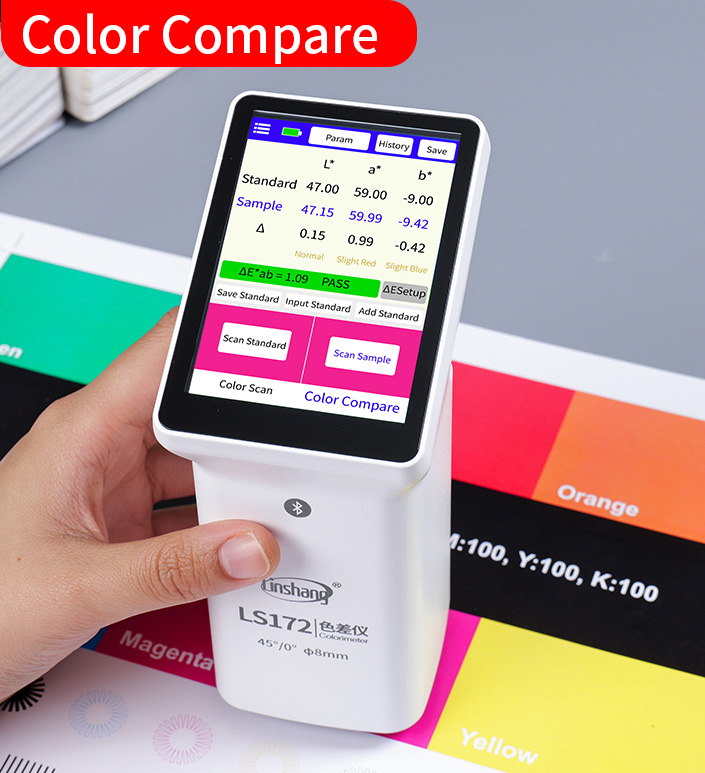

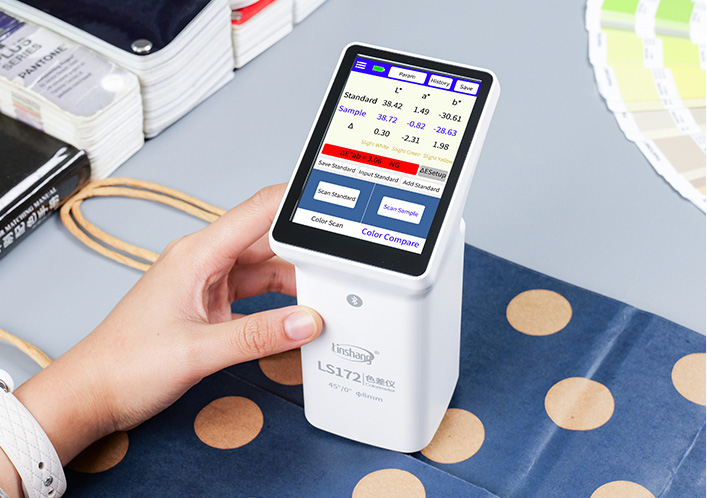

Lab renk sapma yönü göstergesi dahil olmak üzere, iki tıklamayla renk farkı karşılaştırması yapılabilir

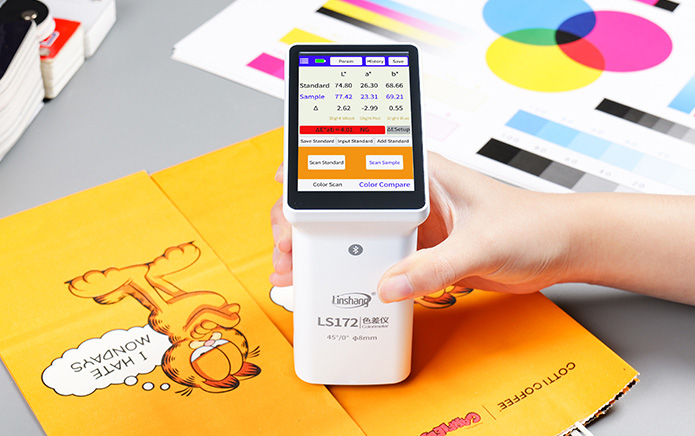

Renk farkı karşılaştırması iki tıklamayla tamamlanabilir ve Lab’ın üç renk kanalındaki renk sapma yönü bilgisi sağlanarak, renk ayarı daha kolay ve rahat hale getirilir
Yığın depolama alanı, kişisel bir elektronik renk kartı kütüphanesinin kurulmasını destekler.
Yığın depolama alanı sağlar; kullanıcılar kişiselleştirilmiş bir renk veritabanı oluşturabilir ve sektöre özgü renk kartı bilgilerini kolayca girebilir.
Oluşturulan renk kartı kitaplığı buluta eşzamanlı olarak yüklenebilir, birden fazla cihaz arasında veri paylaşımını destekler ve verimli renk işlemeyi kolaylaştırır.
Fiziksel bir örnek olmadan da renk farkı karşılaştırması yapılabilir.
Renk farkı karşılaştırması için depolanan renklerden veya cihazda yerleşik standart renk kartı kitaplığından bir renk seçilebilir. Ayrıca, standart ürünün renk değeri doğrudan girilerek numune rengiyle karşılaştırılabilir. Böylece, standart numunenin zamanla solması veya yaşlanması gibi sorunlar ortadan kalkar.
Çoklu yolla renk paylaşımı ve veri dışa aktarma desteklenir.
Kurumsal kullanıcılar, mobil uygulama veya PC yazılımı aracılığıyla renk verilerini içe ve dışa aktarabilir, kendi renk kartı veritabanını ve renk formüllerini yönetebilir. Bu veriler, WeChat, QQ, e-posta gibi çeşitli kanallar üzerinden şirket içinde veya müşterilerle kolayca paylaşılabilir.
Ürün tutarlılığını artırmak için QC denetim işlevi

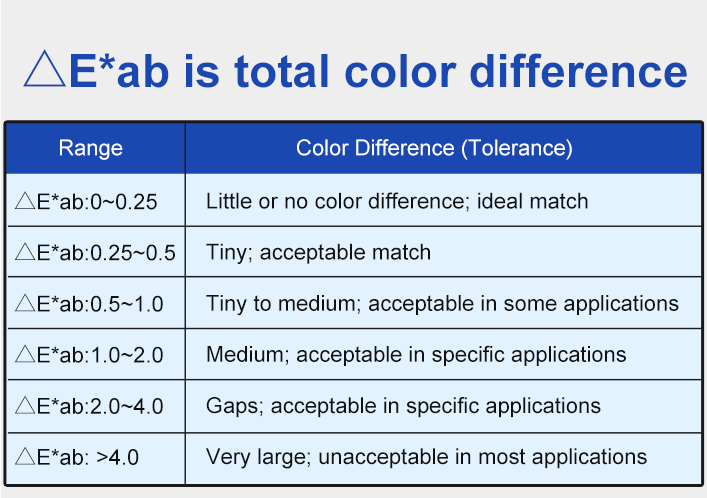

Cihaz, renk farkı eşik değerini ayarlayabilir ve standart renk ile numune rengi arasındaki △E değerini karşılaştırarak, uygun veya uygun değil olarak gösterir, bu da ürün renginin tutarlılığını artırmaya yardımcı olur.
Tekrarlanabilirlik △Eab ≤ 0,03, ölçüm doğruluğu 0,01

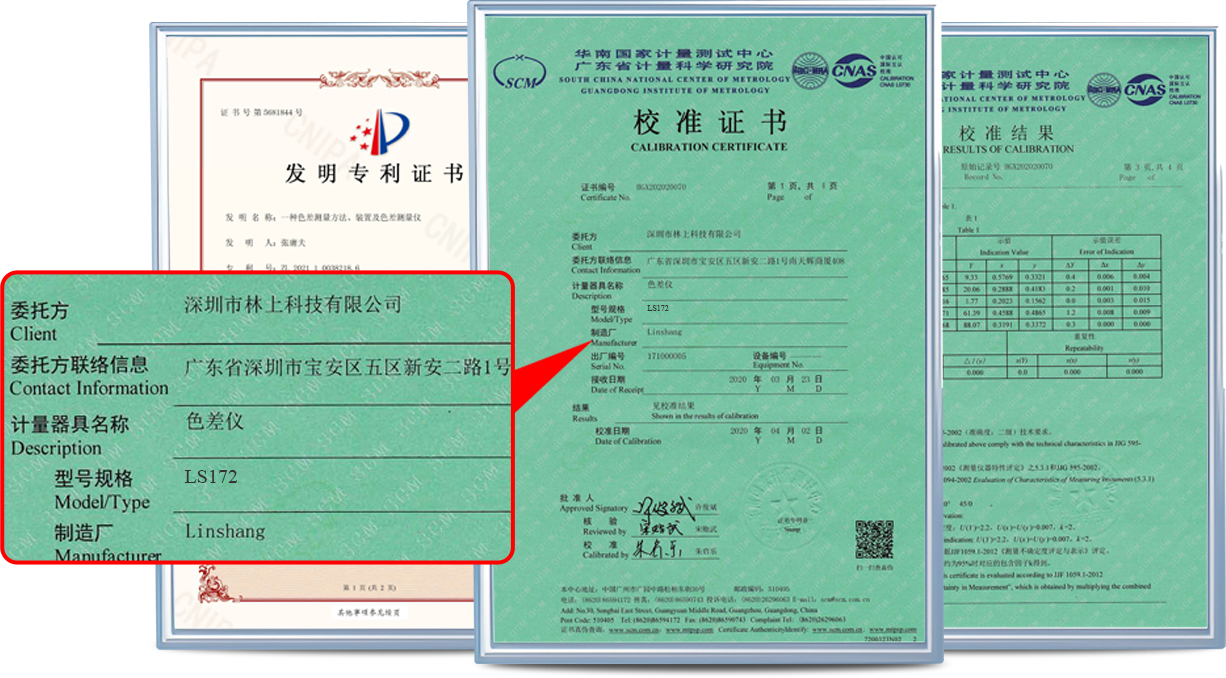

Aletin ölçüm doğruluğu 0,01'dir ve renk sapması ölçümünün tekrarlanabilirliği △Eab ≤ 0,03 olup, Ulusal Yetkili Metroloji Enstitüsü tarafından test edilebilir.
Farklı endüstrilerin ihtiyaçlarını karşılamak için çeşitli renk uzayları ve renk farkı formülleri mevcuttur.

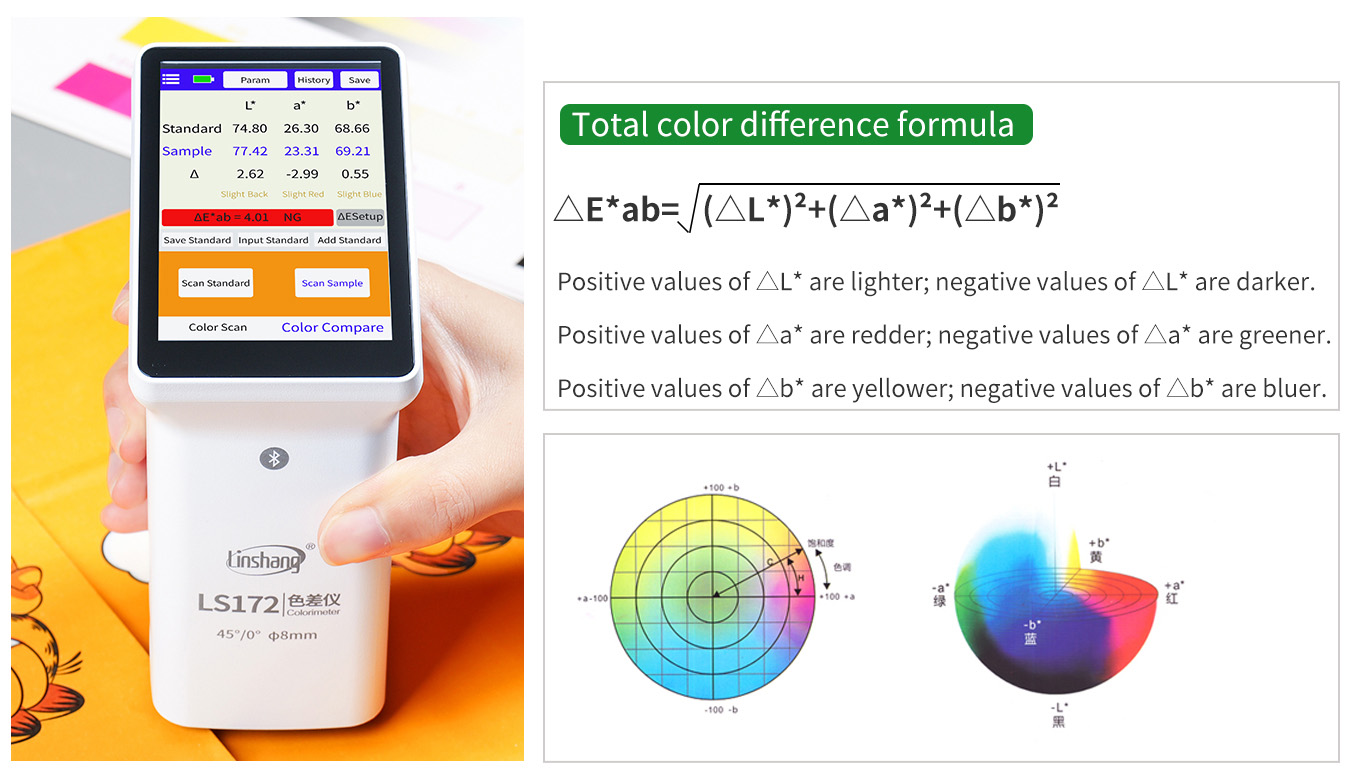

Cihaz, Lab, RGB, CMYK gibi çeşitli renk uzaylarına ve ΔEab, ΔEuv gibi çeşitli renk farkı formüllerine sahiptir. Farklı endüstrilerin renk ölçüm ihtiyaçlarını karşılamak için tasarlanmıştır.

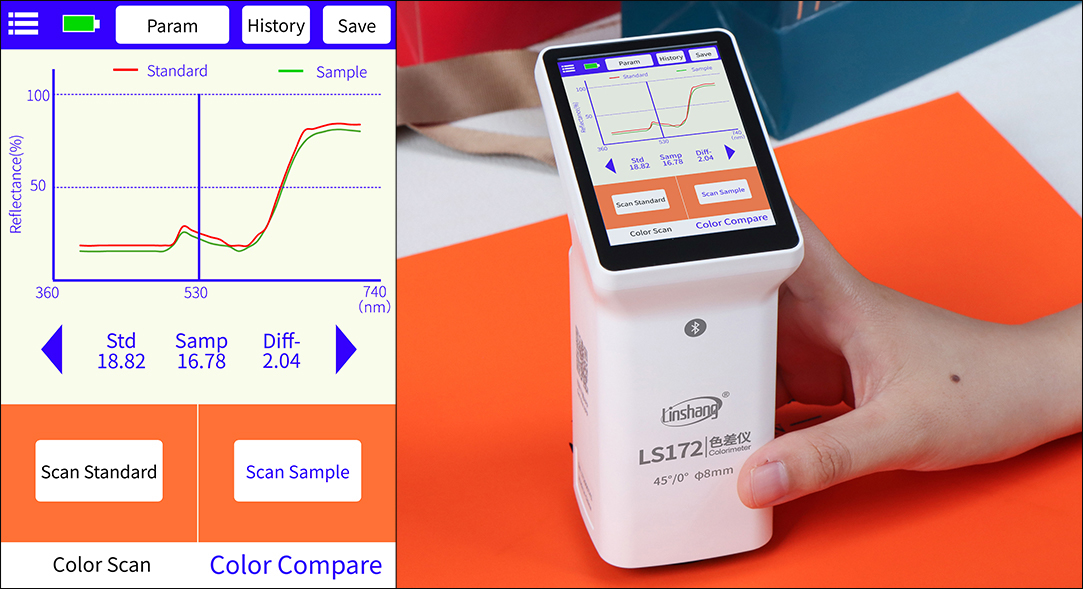

Spektral yansıma eğrisi
Kullanıcıların örnek rengin tonunu, doygunluğunu, derinliğini ve diğer bilgilerini alabileceği profesyonel bir spektral yansıma eğrisi sağlanmaktadır.
Güçlü PC yazılımı
Cihaz, Android, iOS ve Windows sistemlerini kapsayan cep telefonu uygulaması veya PC yazılımı ile bağlantılı ölçüm yapabilir, böylece kullanıcıların renk yönetimini dijitalleştirmelerine ve test raporları oluşturmalarına yardımcı olur.
Bir ölçüm ve konumlandırma kartı ile donatılmış, ölçüm verileri daha doğrudur.
Hassas hizalama ihtiyaçlarını karşılamak ve ölçüm verilerini daha doğru hale getirmek için bir ölçüm ve konumlandırma kartı ile donatılmıştır.
Beyaz tahta kalibrasyonu, kolay kullanım sağlar.
Alt kapakta kalibrasyon için bir beyaz tahta entegre edilmiştir, bu yüzden kaybolmasından endişe etmenize gerek yoktur.
Tek renkli kalibrasyon sayesinde karmaşık işlemlere gerek yoktur.
Gövde sağlam ve taşıması kolaydır
Saklanması ve taşınması kolaydır, gövde sağlamdır, elde sıkıca tutulabilir, ergonomik tasarımı sayesinde ölçüm verileri daha kararlıdır

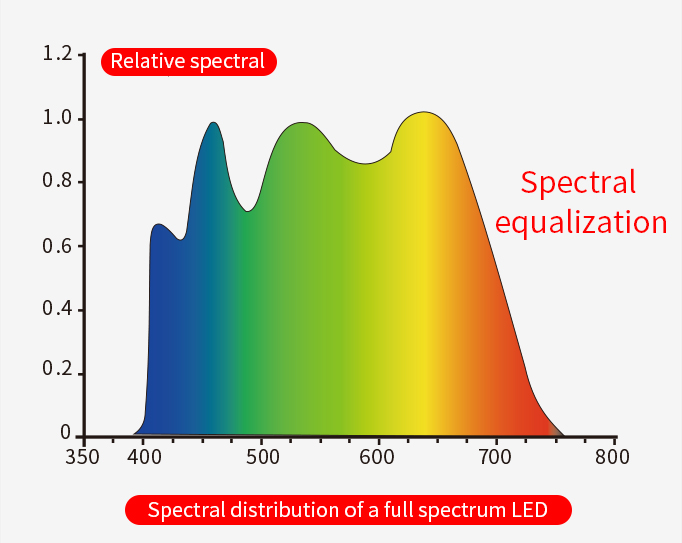

Tam spektrumlu LED ışık kaynağı

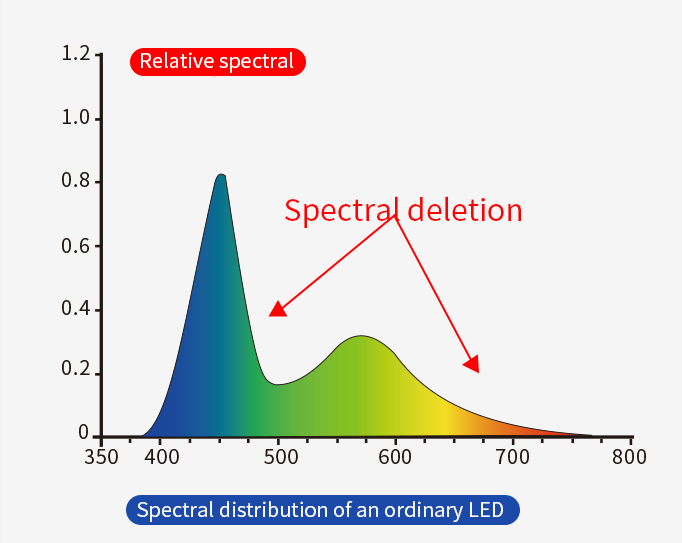

Tam spektrumlu bir LED ışık kaynağının kullanılması, görünür ışık aralığında yeterli spektral dağılım sağlar ve beyaz LED ışığının belirli dalga boylarındaki eksikliğini önler.
45/0 aydınlatma yöntemi
Uluslararası kabul görmüş 45/0 (45° halka aydınlatma, 0° görüş açısı) ve SCI aydınlatma gözlem koşulları kullanılarak, ölçüm daha doğru yapılır.
Çince ve İngilizce çift dil desteği sağlar
Çince ve İngilizce çift dili istediğiniz gibi değiştirilebilir
Kompanzasyon optik yol teknolojisi
Cihazın dahili bir kompanzasyon optik yolu vardır, ölçüm değerleri stabildir ve uzun dönemli kalibrasyona olanak tanır.
Enerji tasarrufu, çevre koruma, düşük güç tüketimi
Dahili lityum pil, tam şarjlı sürekli olarak 10.000 kez test edilebilir ve otomatik kapanma süresi ayarlanabilir

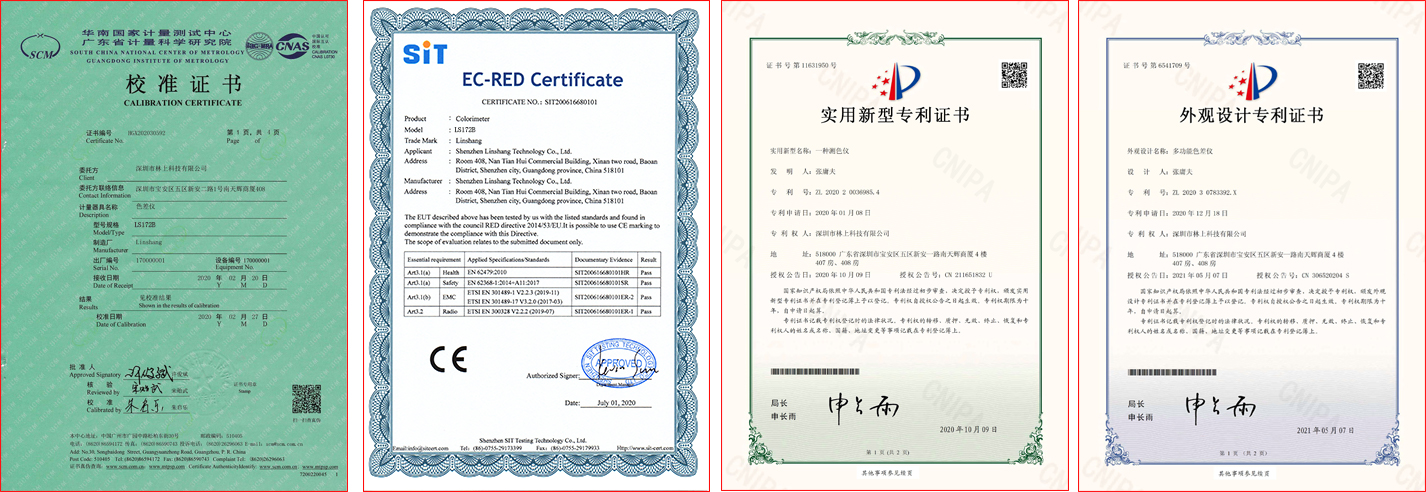

Nitelikler ve Standartlar
LS172 el kolorimetresi aşağıdaki standartları karşılar:
JJG 595-2002 Renk ölçümü renk sapmaları ölçer doğrulama prosedürleri
GB / T 3978-2008 standart aydınlatma gövdesi ve geometrik koşullar
GB / T 7921-2008 tek tip renk uzayı ve renk farkı formülü
GB / T 11186.1-1989 Kaplama filminin rengini ölçme yöntemi Birinci Bölüm: İlke
GB / T 11186.2-1989 Kaplama filmi renk ölçüm yöntemi İkinci Bölüm: Renk ölçümü
GB / T 11186.3-1989 Kaplama filmi renk Bölümü Üç renk farkı hesaplamasının ölçüm yöntemi
GB / T 19437-2004 Basılı görüntülerin spektral ölçümü ve renklilik hesaplaması
GB / T 39822-2021 Plastik sarı endeksinin belirlenmesi ve değişim değeri
GB / T 17749-2008 Beyazlık gösterim yöntemi
ASTM E313-98 Bir aletin renk koordinatlarının beyaz ve sarı indekslerini hesaplamak için standart çalışma prosedürleri
Kurulum ve Çalıştırma
1. Mobil UYGULAMA kurulumu
Mobil APP, Android işletim sistemi sürüm 7.0 veya üzerini destekler ve iPhone, iOS 7.0 veya üzeri sürümünü destekler.
Aşağıdaki şekillerde kurulabilir:

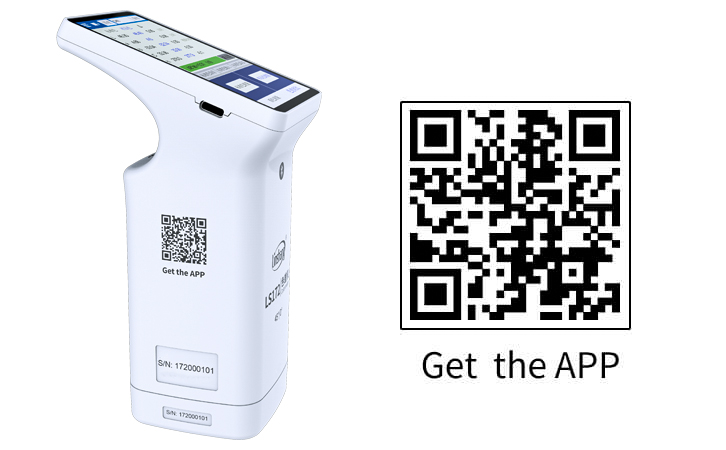

Bir mobil tarayıcı veya WeChat ile taşınabilir kolorimetredeki QR kodunu tarayın, indirmek ve kurmak için talimatları izleyin.
APP'yi yüklemek için https://www.linshangtech.cn/a/170/ bağlantısına tıklayın.
Uygulamayı yüklemek için APP Store/Google Play'de "LSColor" (büyük/küçük harfe duyarlı değil) ifadesini arayın.
2. Bilgisayar yazılımı kurulumu
USB ile bilgisayara bağlanın, kolorimetrenin PC yazılımını kullanabilirsiniz. (PC yazılımı yalnızca Windows işletim sistemini destekler)
Aşağıdaki şekillerde kurulabilir:
"Colorimeter" dosyasını yerel olarak indirin ve açma işleminden sonra doğrudan çalıştırın.
Ambalajlama
| No. | Tanım | Miktar | Birim |
|---|---|---|---|
| 1 | Kolorimetre | 1 | parça |
| 2 | USB veri kablosu | 1 | parça |
| 3 | Temizlik bezi | 1 | parça |
| 4 | Kullanım kılavuzu | 1 | parça |
| 5 | Sertifika / Garanti kartı | 1 | parça |
| 6 | Kalibrasyon Raporu | 1 | parça |
