LS215 Ultrasonik Kalınlık Ölçer
1-320 mm arasındaki kalınlığa sahip malzemeleri ölçebilir, görüntü hassasiyeti 0.01 mm'ye kadar olabilir
Metal, çelik, boru, plastik ve diğer malzemelerin tahribatsız kalınlık ölçümü
Farklı dört prob ile serbestçe kullanılabilir
Yüksek hassasiyet, metrologi enstitüsünden onaylı
LS215 ultrasonik kalınlık ölçer, tahribatsız kalınlık ölçümü yapmak için ultrasonik darbelerin yansıma prensibini kullanır. Çeşitli malzemelerin, örneğin çelik, alüminyum, bakır, plastik, seramik, cam ve diğerlerinin kalınlık ölçümleri için profesyonel olarak kullanılır. Cihaz yüksek hassasiyete sahiptir ve görüntü hassasiyeti 0.01 mm'ye kadar ulaşabilir, ayrıca Ulusal Metrologi Enstitüsü'nden onay alır. Dört farklı prob ile kullanılabilir: standart prob, mikro çap probu, kaba kristal probu ve yüksek sıcaklık probu.
LS215 Tanıtım Videosu
Ürün Uygulaması
Çeşitli metal çelik, boru, seramik, plastik, cam ve diğer ultrasonik iletken malzemelerin kalınlığını ölçebilir.
Not: Ölçüm sırasında, malzemenin diğer yüzeyi ölçülen yüzeyle paralel veya aynı eksende olmalıdır. Eğri yüzeylerde ölçüm yaparken, probun bölme yüzeyi eğri eksenine dik olarak ölçülmelidir.
LS215 çelik levha testi

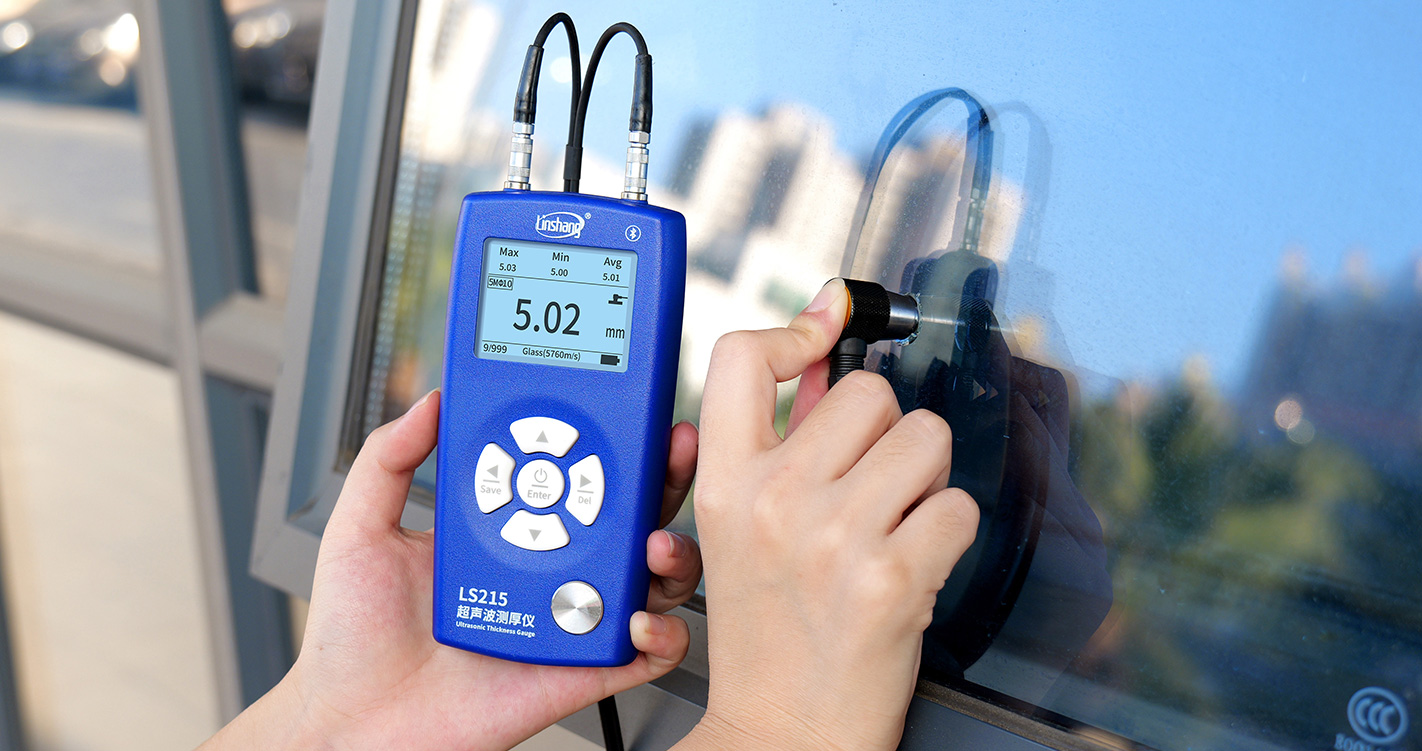

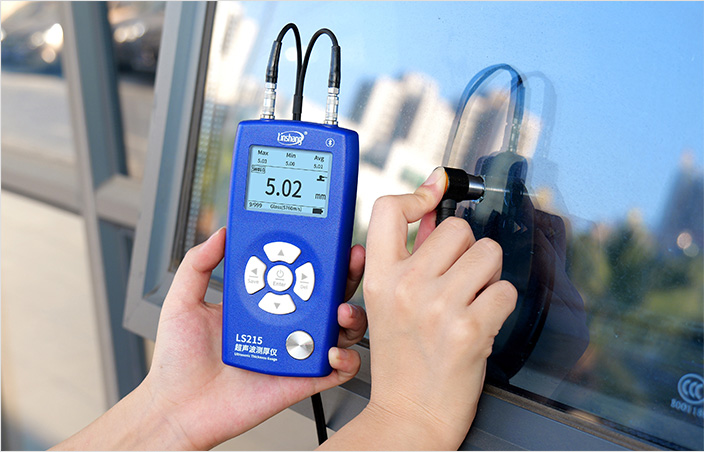

LS215 cam testi

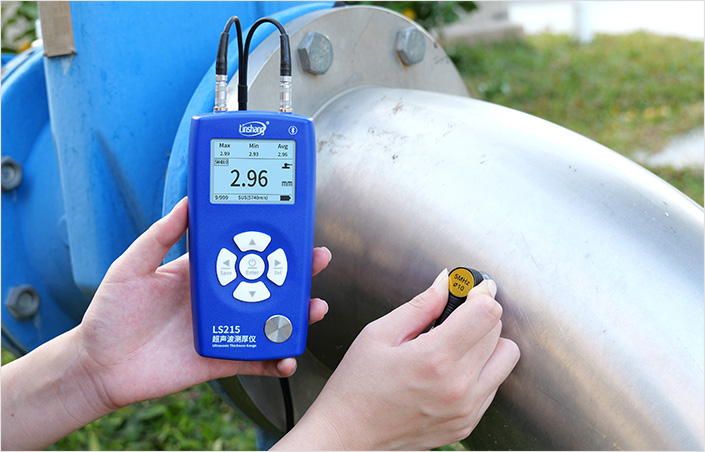

LS215 paslanmaz çelik boru testi

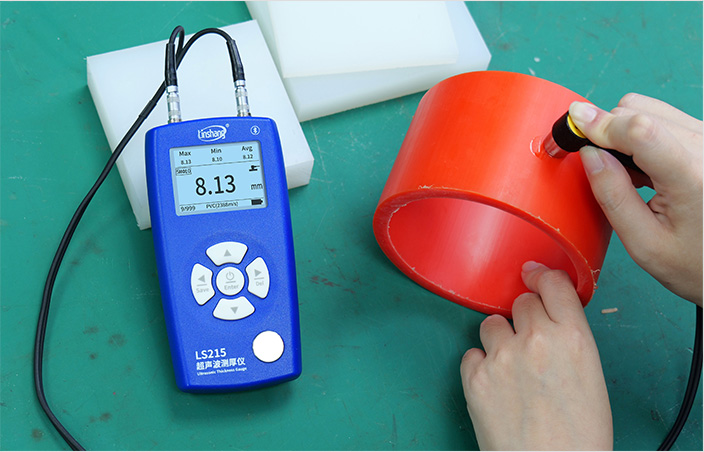

LS215 plastik testi
Ürün Parametreleri
1. Prob özellikleri ve teknik parametreler:
| Proje Başlığı | Standart Proje Başlığı | Mikro Proje Başlığı | Büyük Kristal Projesi Başlığı | Yüksek Sıcaklık Projesi Başlığı |
|---|---|---|---|---|
| Proje Modeli | 5MHz φ10 | 7MHz PT-06 | 2MHz ZT-12 | 5MHz GT-12 |
| Kullanım Alanı | Normal nesnelerin ölçülmesi | Yüzey eğrileri ve küçük nesnelerin ölçülmesi | Dökme demir ve büyük kristal taneli malzemelerin ölçülmesi | Yüksek sıcaklıklarda nesnelerin ölçülmesi |
| Min. Ölçülen Alan | φ10mm | φ6mm | φ12mm | φ12mm |
| Proje Boyutu | φ18*26mm | φ15*25mm | φ18*28mm | φ43*48mm |
| Ölçüm Aralığı (45# Çelik için) |
1-320mm | 0.75-80mm | 3-200mm | 3-200mm |
| Ölçüm Doğruluğu (H için standart değer) |
H<10mm: ±0.05 H>=10mm: ±0.5%H |
H<10mm: ±0.05 H>=10mm: ±0.5%H |
H<10mm: ±0.1 H>=10mm: ±1%H |
H<10mm: ±0.05 H>=10mm: ±0.5%H |
| Temas Sıcaklığı | -10~60℃ | -10~60℃ | -10~60℃ | -10~500℃ |
| Borularda Ölçüm Alt Sınırı (45# Çelik için) |
φ20*3mm | φ20*2mm | φ30*4mm | φ30*4mm |
2. Ana cihazın teknik parametreleri:
| Parametre Adı | Parametre Değeri |
|---|---|
| Çözünürlük | 1-100 mm: 0.01 mm 100-320 mm: 0.1 mm |
| Ses Hızı Aralığı | 1000~19999 m/s |
| Ekran | 240×160 nokta LCD |
| Birim | mm/inç |
| Güç Kaynağı | 2 adet AA alkali pil |
| Ana Cihaz Boyutu | 142*72*28 mm |
| Ağırlık | yaklaşık 230 g |
| Çalışma Sıcaklık Aralığı | -10~50℃, 0~85%RH (yoğuşmasız) |
| Depolama Sıcaklık Aralığı | -10~60℃, 0~85%RH (yoğuşmasız) |

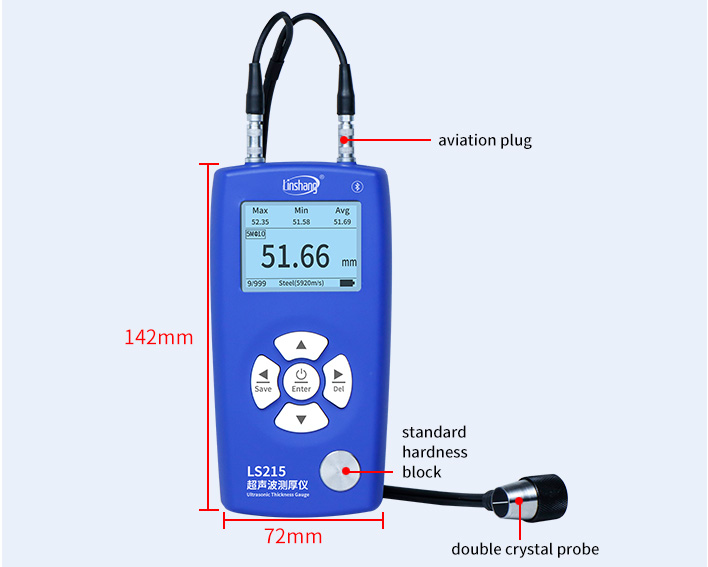

LS215 dış boyutları

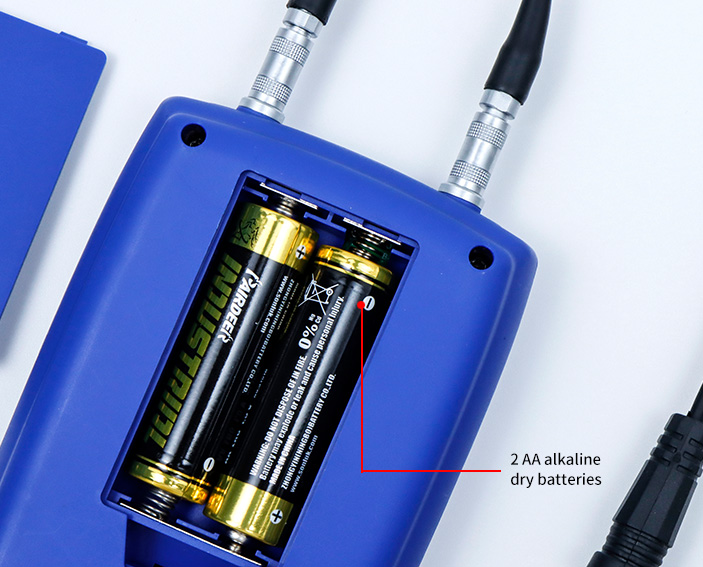

LS215 pil
Ürün Özellikleri

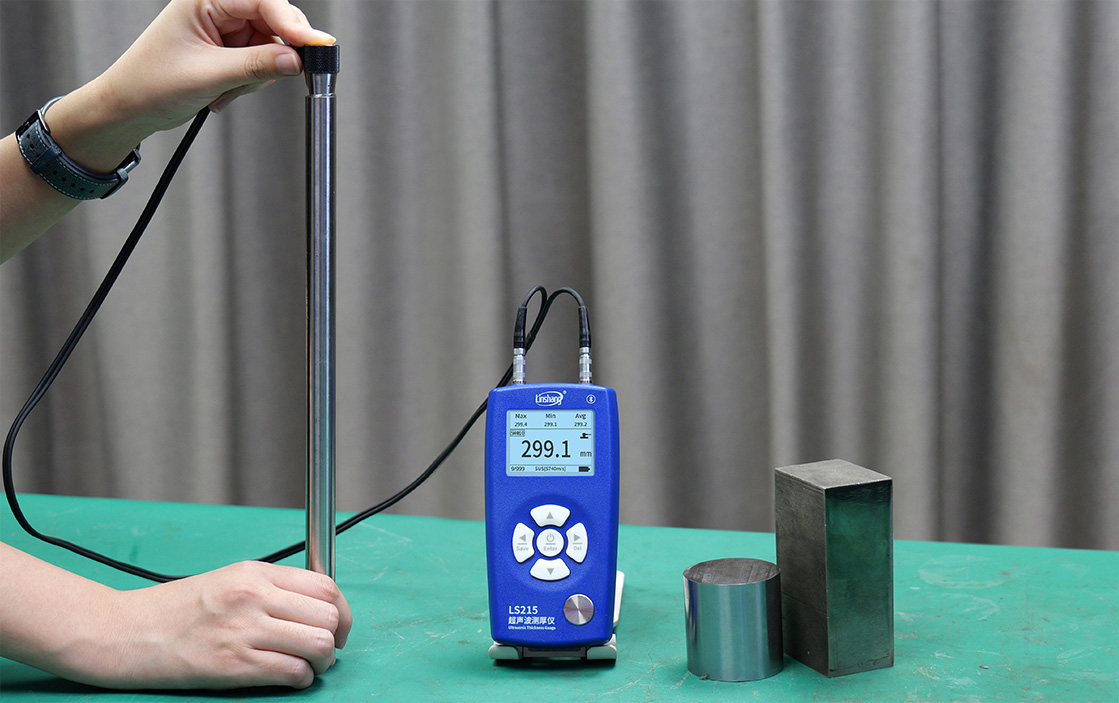

Geniş Ölçüm Aralığı
Cihaz, 1 mm ile 320 mm arasındaki kalınlıkta malzemeleri ölçebilir, çeşitli ölçüm ihtiyaçlarını karşılar.

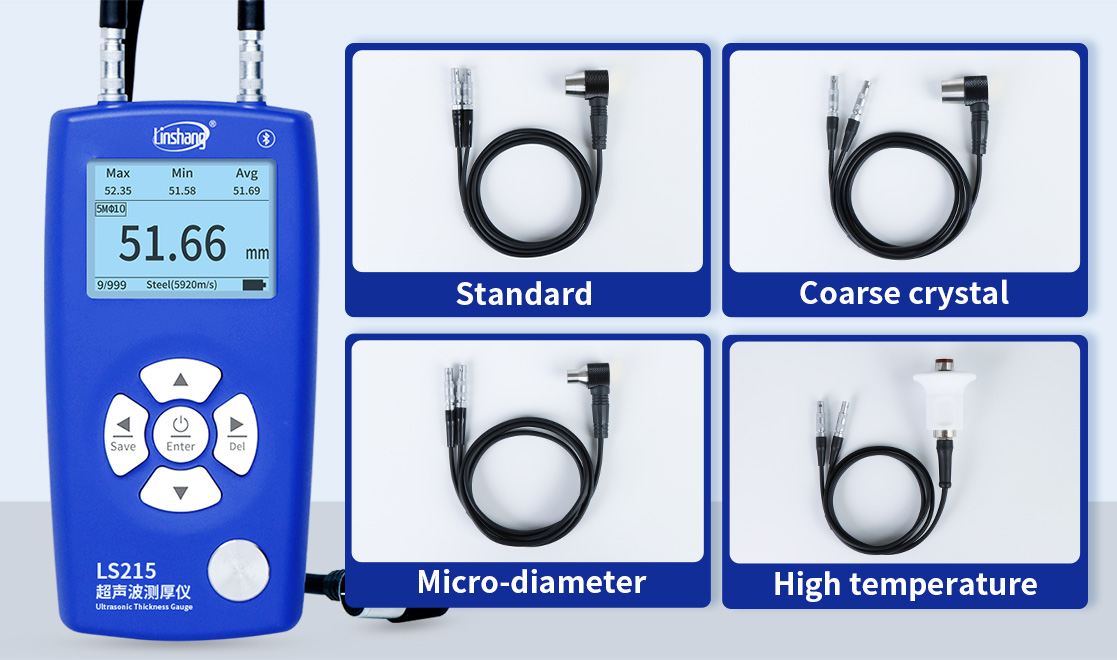

Prob Seçenekleriyle Kolay Ölçüm
Cihaz, dört farklı prob seçeneği sunar: standart prob, mikro çap probu, kaba kristal probu, yüksek sıcaklık probu. Ana ünite, prob modelini akıllıca tanıyabilir.
Yüksek Hassasiyet, Ölçüm Onayı
Cihazın hassasiyeti ±0,05 mm'ye kadar ulaşır ve bu, ulusal metrologi enstitüsünün standartlarına uygunluğu garanti eder.
Büyük Depolama Alanı
Cihaz, 999 grup test verisini saklayabilir, verilerin kaybolma riski düşüktür.

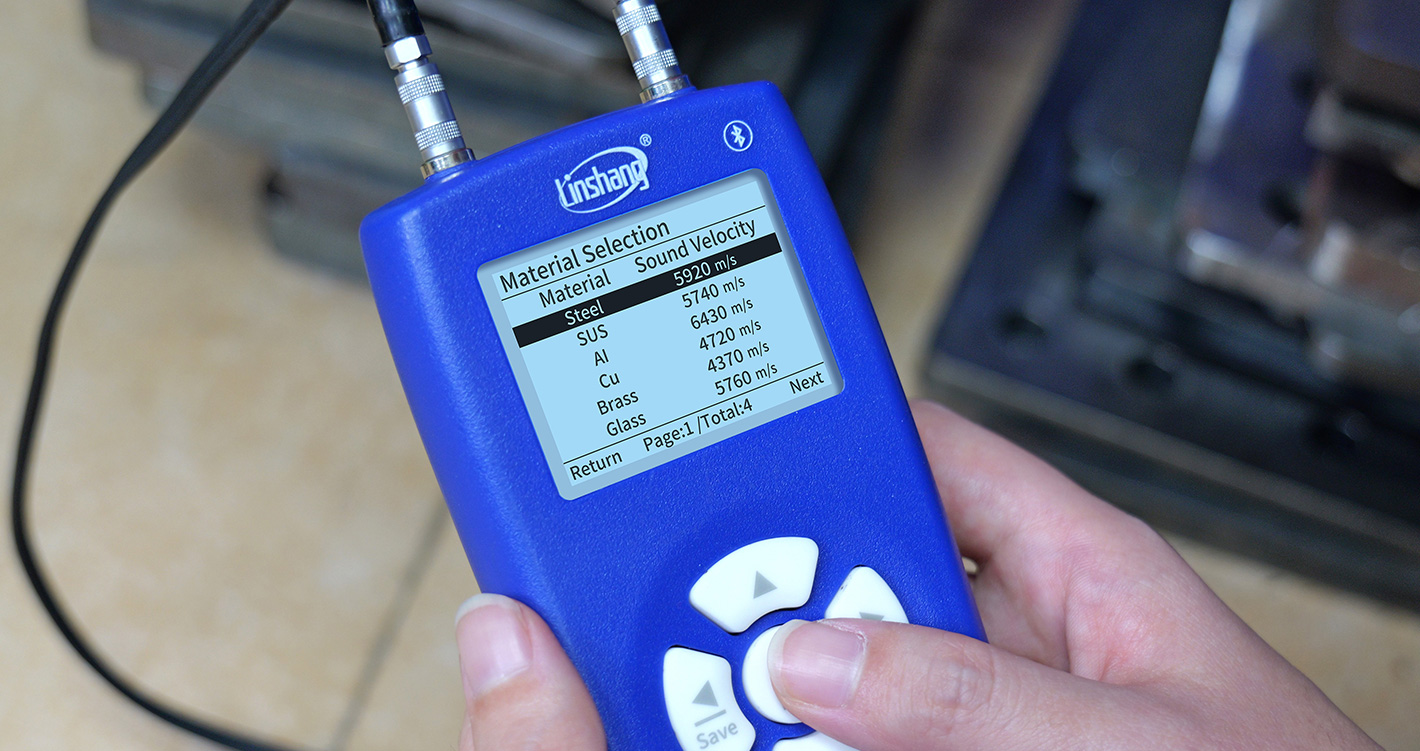

19 Farklı Malzeme Ses Hızı Seçeneği
Cihazda, 19 yaygın test malzemesi için ses hızları yerleşik olarak bulunur ve bir tuşla seçilebilir, bu da ölçüm verimliliğini artırır.
18 Farklı Malzeme Ses Hızı Depolama
Yerli ses hızında, karşılık gelen malzeme olmadığında, malzeme ses hızlarını özelleştirebilir, geri ölçülen ses hızı ve manuel girilen ses hızı her biri için 9 grup saklanabilir, farklı malzemelerin test ihtiyaçlarını karşılar.

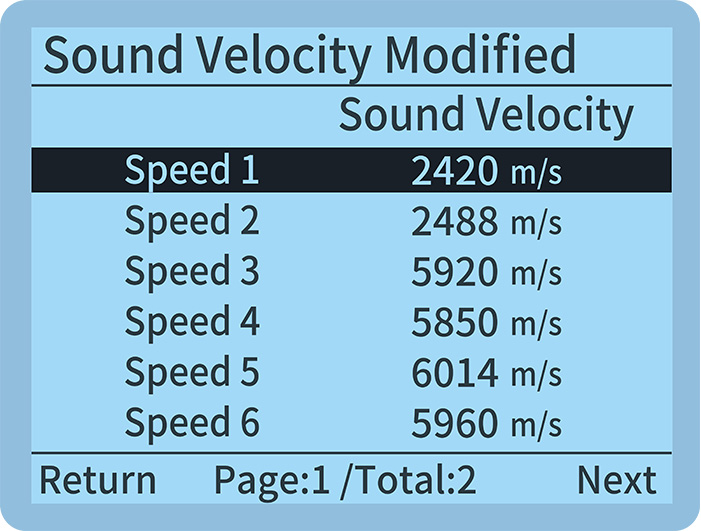

LS215 Bilinen Kalınlık Ayar Ses Hızı

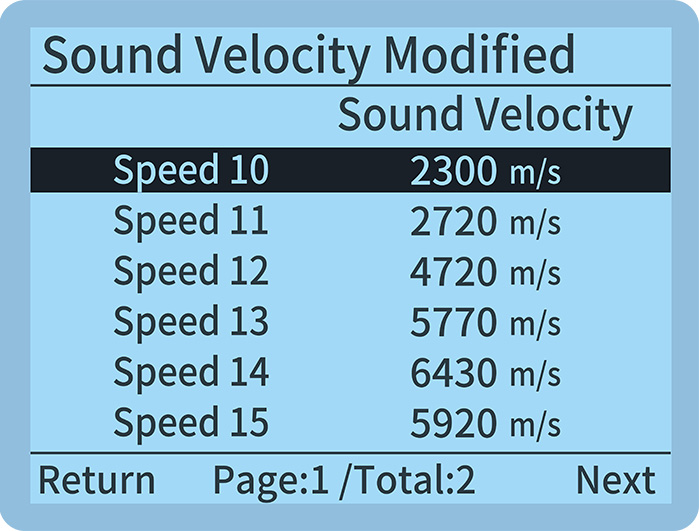

LS215 Manuel Ses Hızı Ayarı
Kaplama Altı Ölçüm Modu
Standart prob, kaplama altındaki malzemenin gerçek kalınlığını ölçmek için kaplama tabakasını kaldırmadan doğru ölçüm yapılmasını sağlayan bir kaplama altı ölçüm moduna sahiptir.
Profesyonel Zamanlayıcıyla Kesin Ölçüm

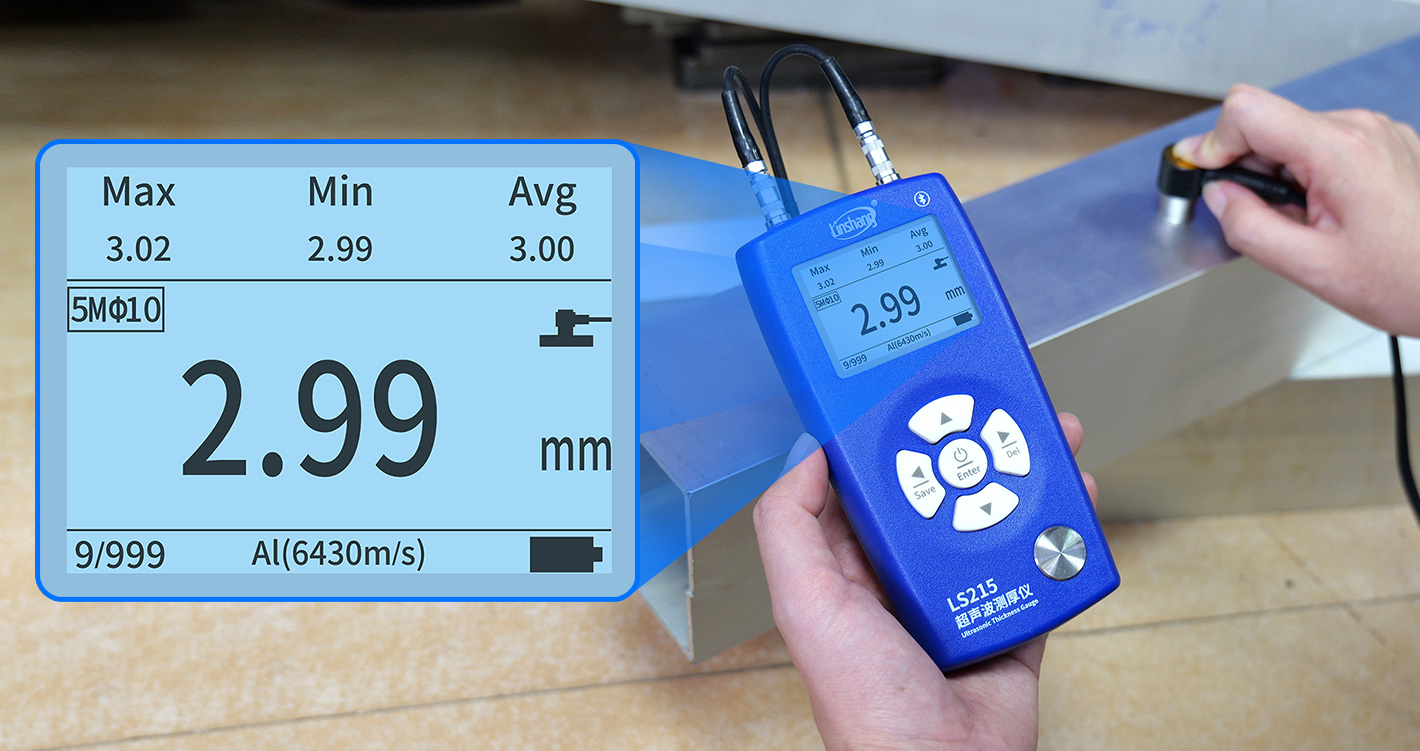

İçeride profesyonel bir zamanlayıcı bulunur, bu da iyi stabilite ve test hassasiyeti sağlar, çözünürlük 0.01 mm'ye kadar hassasiyetle ölçüm yapar.
Yüksek Hassasiyetli Çift Kristalli Prob
Ultrasonik çift kristalli prob, yüksek hassasiyetle çalışır, gürültüyü azaltır ve paslanmaz çelik dış kasa dayanıklıdır.
Otomatik Ultrasonik Güç Artırma Ayarı
Malzeme ve kalınlık, probun aldığı sinyalin gücünü etkileyebilir. Cihaz, malzeme tipi ve kalınlığına göre uygun ultrasonik güç seviyesini otomatik olarak seçer, tüm ölçüm aralığında doğruluğu sağlar.
Bileklikle Kolay Ölçüm
Cihaz, bileklikle donatılabilir ve tek elle ölçüm yapmayı kolaylaştırır.

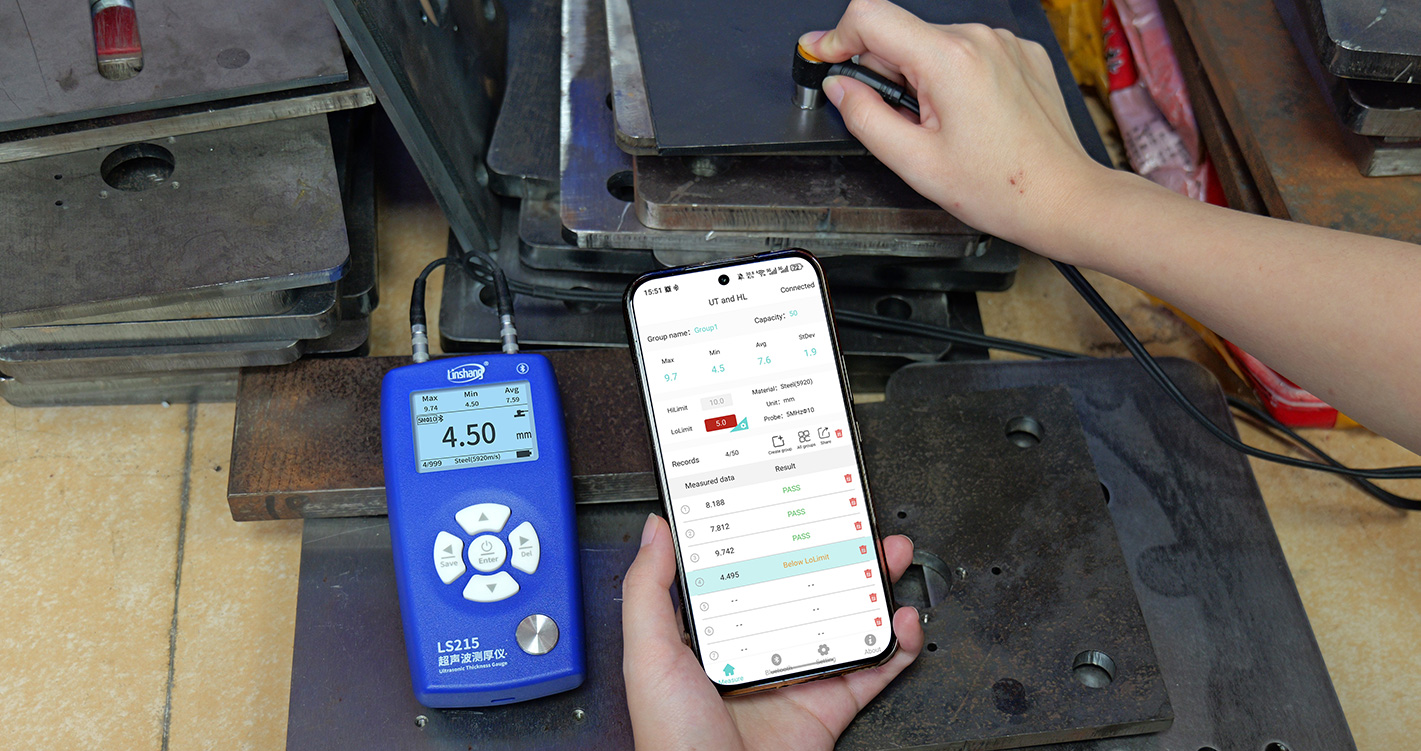

Telefon Uygulaması Desteği
Cihaz, Bluetooth ile telefon uygulamasına bağlanabilir ve 50 grup veri saklama destekler, her grup 999 veri içerebilir, verilerin paylaşılması kolaydır.

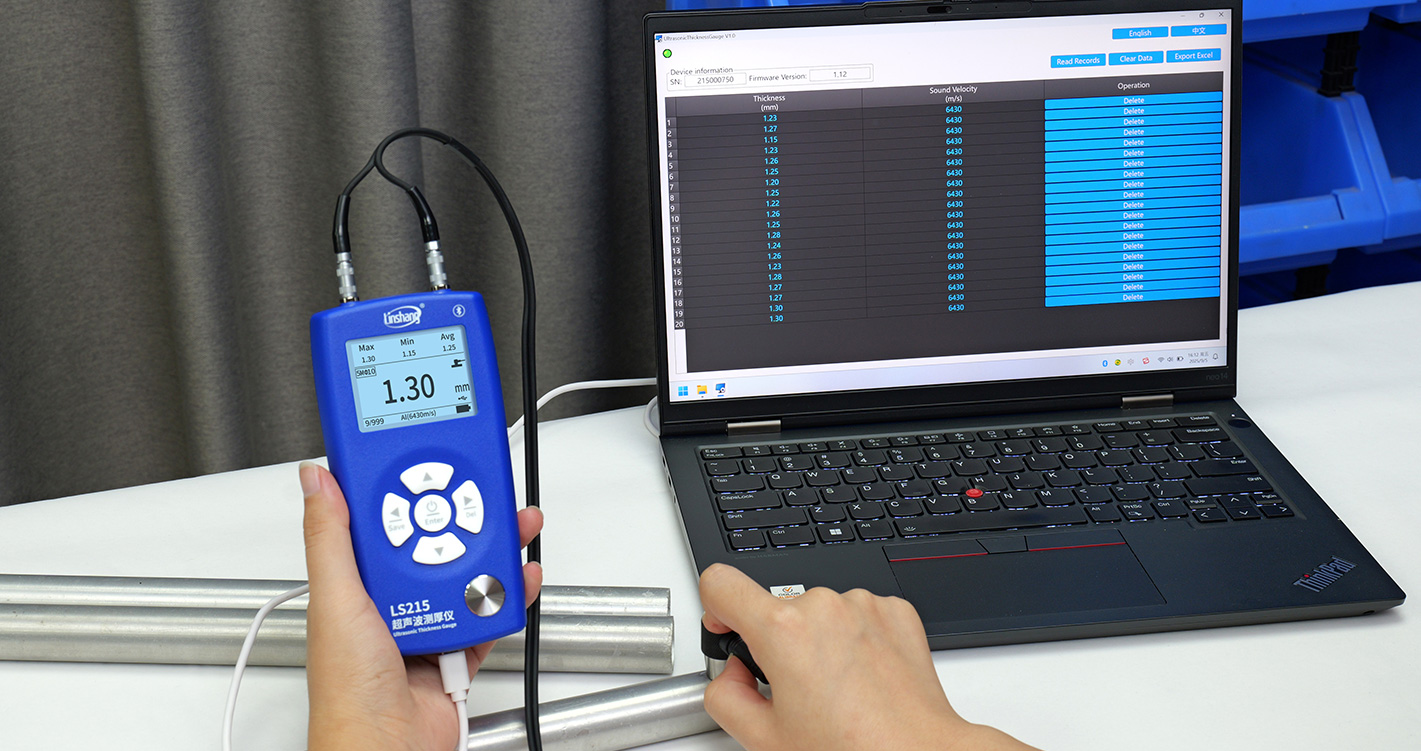

PC Yazılımı ile Kullanılabilir
PC yazılımına bağlanarak, test verilerini dışa aktarabilir ve verilerin saklanması ve paylaşılmasını sağlar.
Malzeme Kalınlığının Otomatik Kontrolü
QC modunda, üst ve alt sınır değerleri belirlenebilir ve cihaz, test sırasında malzemenin kalınlığının uygun olup olmadığını otomatik olarak kontrol eder, hızlı test yapılmasını sağlar.
Akıllı Veri İstatistiği Fonksiyonu
Otomatik olarak, son testlerin maksimum, minimum ve ortalama değerleri hesaplanır, böylece malzemenin kalınlığının düzgün olup olmadığı kolayca anlaşılır.
Alkalin kuru pillerle çalışır, düşük enerji tüketimiyle kesintisiz ölçüm yapabilir.
Silikon koruyucu kılıf hediye edilir, darbeye ve kirlenmeye karşı dayanıklıdır.
Hem Çince hem İngilizce dil seçeneği mevcuttur, iki ölçüm birimi vardır.
LCD ekran, düşük ışıkta bile net okunabilir.

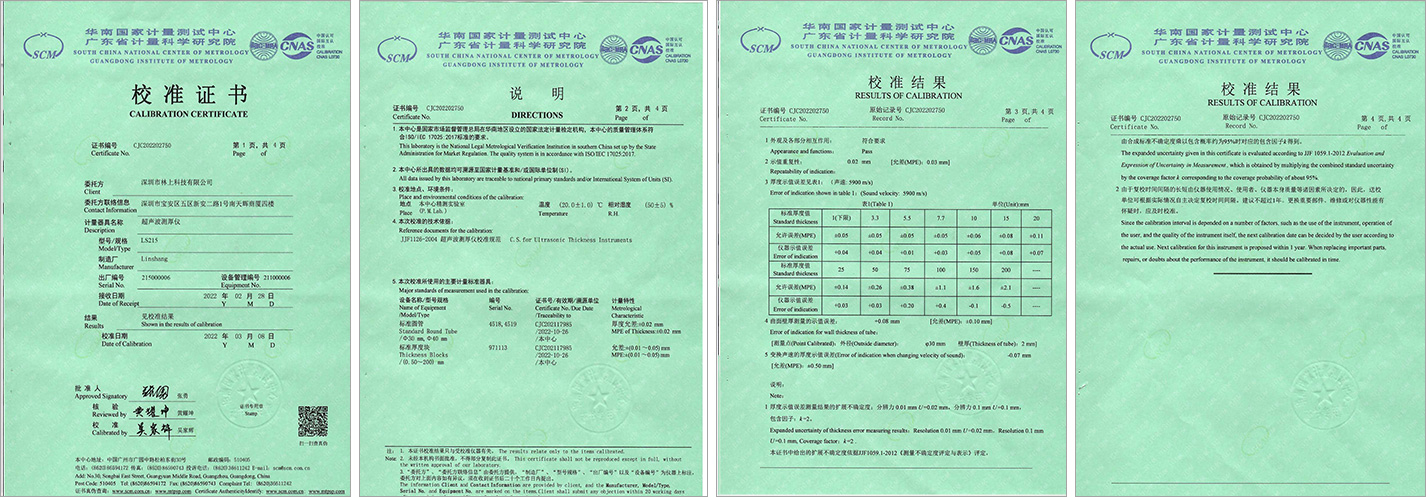

Ürün Kalifikasyonu ve Standartlar
Ultrasonik kalınlık ölçer aşağıdaki standartlara uygundur:
JJF1126-2004 Ultrasonik Kalınlık Ölçer Kalibrasyon Standardı
Yazılım İndirme
LS215 ultrasonik kalınlık ölçer uygulaması, Android 7.0 ve üstü işletim sistemlerini destekler. Uygulamayı şu yollarla yükleyebilirsiniz:
1. Telefon tarayıcısı veya WeChat ile cihazın üzerindeki QR kodunu tarayarak, yönergeleri takip ederek indirin ve yükleyin.
2. Uygulama için şu bağlantıyı tıklayın: https://www.linshangtech.cn/a/253/
3. Uygulamayı yüklemek için APP Store/Google Play'de "UT and HL" (büyük/küçük harfe duyarlı değil) ifadesini arayın.
