LS227 Çok Problu Kaplama Kalınlık Ölçer
Çeşitli uygulamalar için kaplama kalınlığı ölçümü
Bir ana cihaz, farklı problar ile serbestçe eşleştirilerek kullanılabilir
Maksimum, minimum, ortalama ve standart sapma için akıllı istatistikler
Çeviri LS227 Kaplama kalınlığı ölçer, dokunmatik ekranlı ana ünite ve dijital probdan oluşan bölünmüş bir tasarıma sahiptir. Ana ünite, farklı prob modellerini akıllıca tanıyabilir ve şu anda 8 tip probun esnek kombinasyonunu destekler. Cihaz; küçük iş parçaları, delikler, boru iç duvarları ile boyalar ve kaplamalar üzerindeki yüzey kaplama kalınlığının ölçümünde yaygın olarak kullanılabilir. Kullanıcılar, farklı test senaryolarına göre ölçüm için uygun probu seçebilirler.
LS227 Özellikler Video
Ürün Uygulamaları

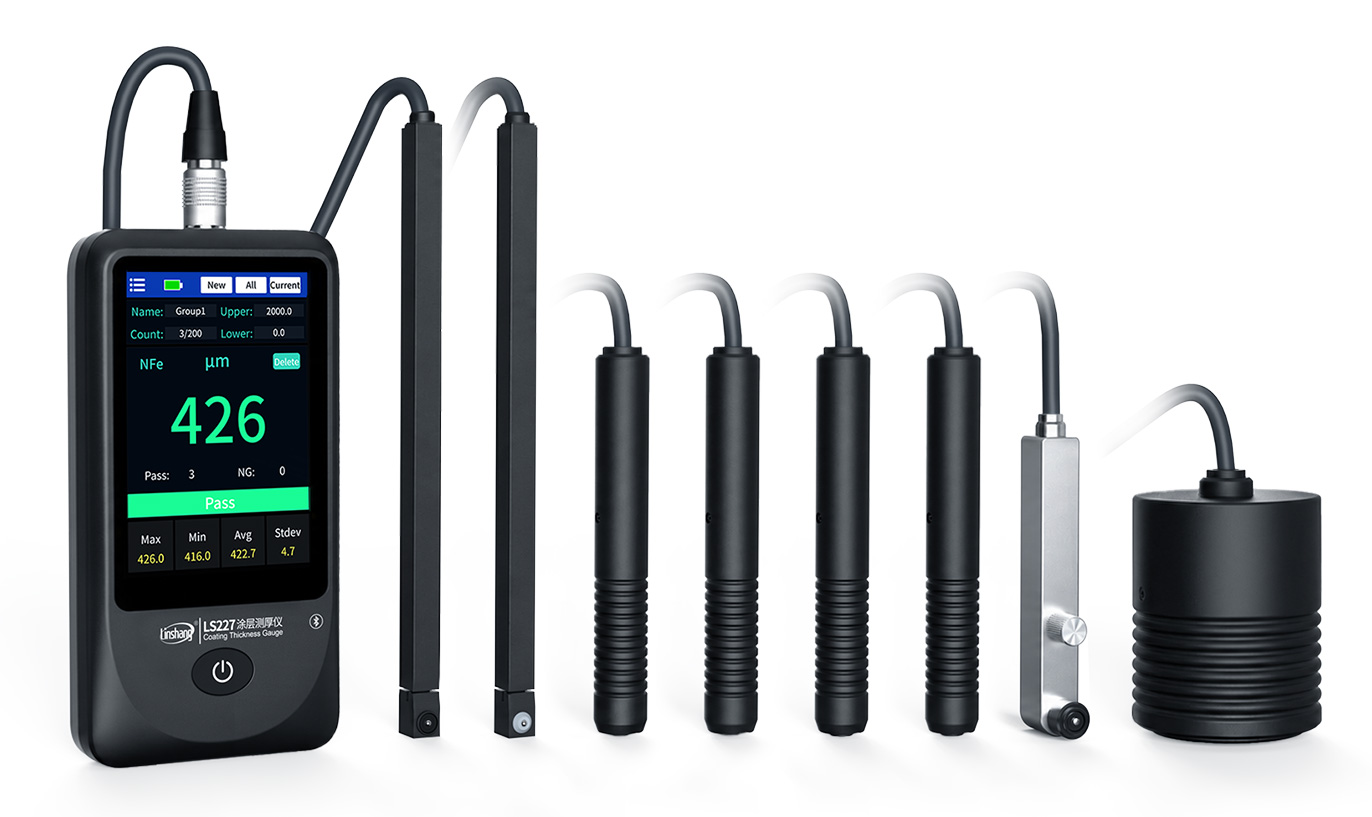

Cihaz, test edilen malzemenin şekline ve kalınlığına göre seçilebilen 8 farklı prob modeliyle donatılmıştır. Problar standart aksesuar olarak dahil değildir ve ayrıca satın alınmaları gerekir.
| Sayı | Sonda modeli | Menzil | Özellikler |
|---|---|---|---|
| 1 | F600-X0 | 0-600μm | Demir bazlı, düz prob, ultra küçük prob başlığı; küçük iş parçaları üzerindeki ince kaplamaların kalınlık ölçümü için uygundur. |
| 2 | NF1600-X0 | 0-1500μm | Demir dışı, düz prob, ultra küçük prob başlığı; küçük iş parçaları üzerindeki anodize katmanların ölçümü için uygundur. |
| 3 | FNF2000-X0 | 0-2000μm | Çift elemanlı, düz prob, standart aralık, kaplama ve boya kalınlığı ölçümü için uygundur. |
| 4 | FNF5000-X0 | 0-5000μm | Çift tabanlı, düz prob, geniş aralık, kaplama ve boya kalınlığı ölçümü için uygundur. |
| 5 | FNF20000-X0 | 10-20000μm | Çift tabanlı, düz prob, ultra geniş aralık; yangın koruyucu kaplama ve boya kalınlığı ölçümü için uygundur. |
| 6 | FNF2000-X1 | 0-2000μm | Çift tabanlı, 90° dik açılı prob; deliklerde ve dar yarıklarda kaplama kalınlığı ölçümü için uygundur. |
| 7 | F2000-X2 | 0-2000μm | Demir bazlı, 90° uzun saplı prob; boruların iç duvarlarında ve dar kanallarda kaplama kalınlığı ölçümü için uygundur. |
| 8 | NF2000-X2 | 0-2000μm | Demir dışı, 90° uzun prob, boruların iç duvarlarında ve dar kanallarda kaplama kalınlığı ölçümü için uygundur. |

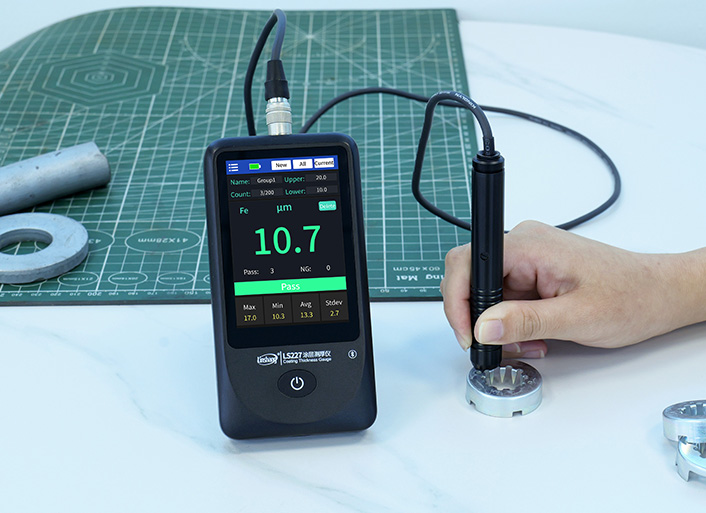

F600-X0 probun gerçek ölçümü

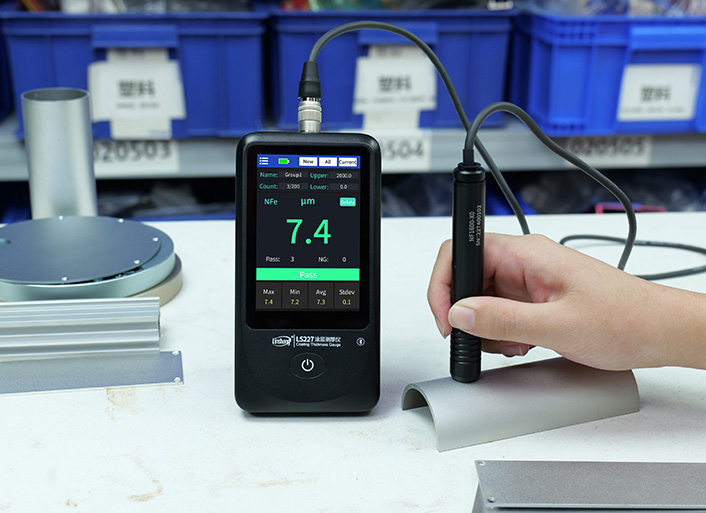

NF1600-X0 prob gerçek ölçüm

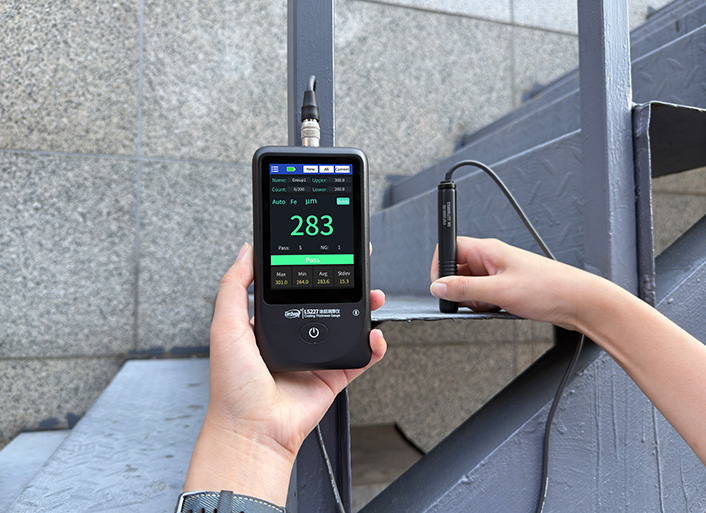

FNF2000-X0 gerçek ölçüm sondası

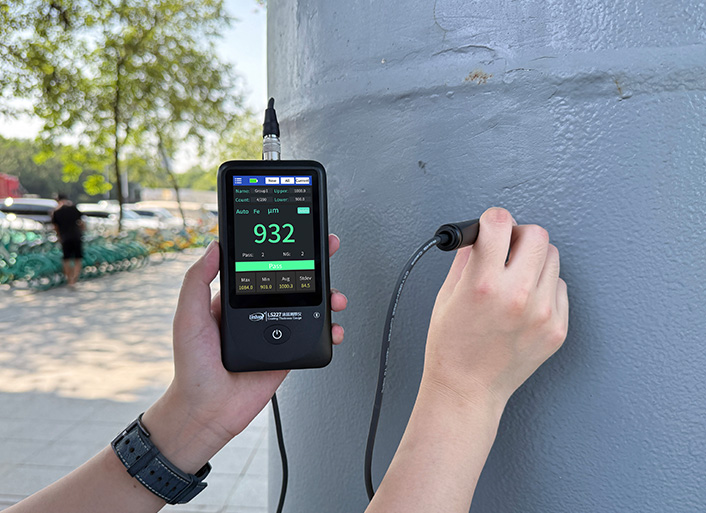

FNF5000-X0 probun gerçek ölçümü

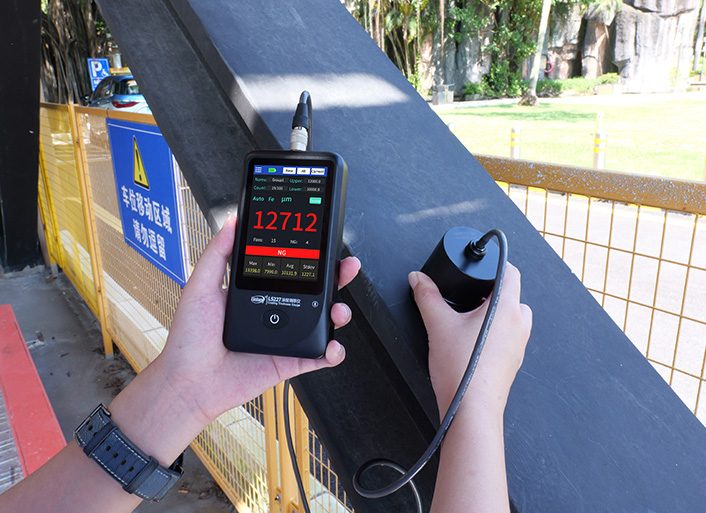

FNF20000-X0 gerçek ölçümü araştır

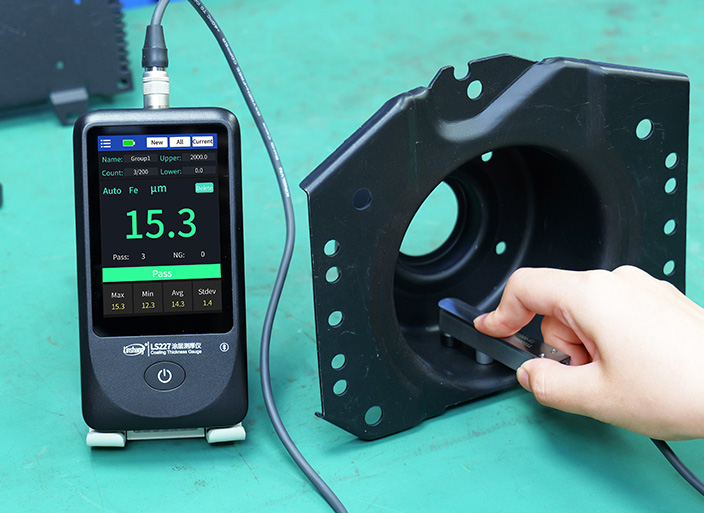

FNF2000-X1 gerçek ölçüm sondası

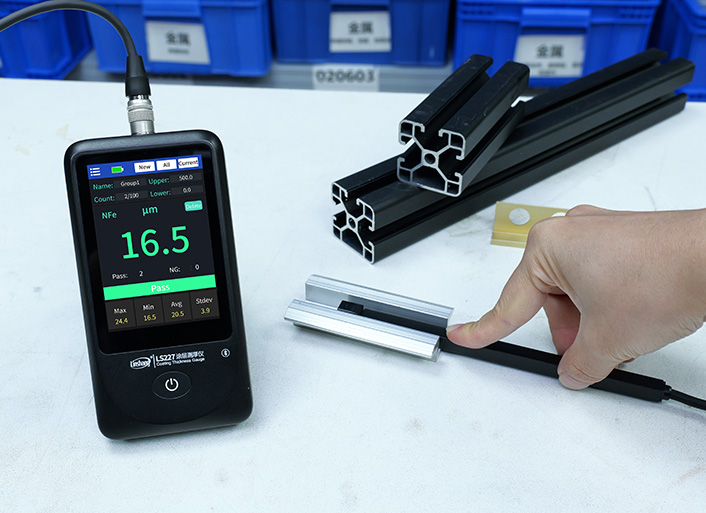

NF2000-X2 probun gerçek ölçümü

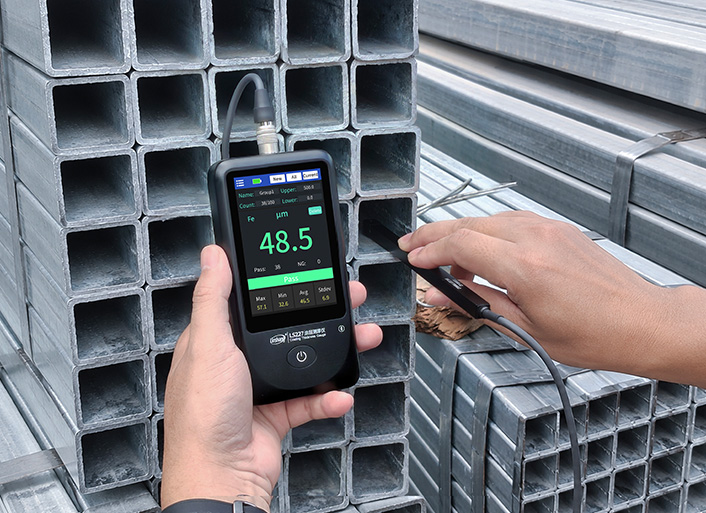

F2000-X2 gerçek ölçümü incelemek
Ürün Parametreleri
| Parametre adı | Parametre değeri |
|---|---|
| Ekran | 480*320 nokta matrisli IPS renkli ekran |
| Pil seviyesi | Şarj edilebilir lityum pil 3.7V@4000mAh |
| Çalışma sıcaklık aralığı | 0℃-50℃ |
| Depolama sıcaklık aralığı | -20℃-60℃ |
| Birim | μm / mm / mil / g/㎡(Not: g/㎡ birimi "galvanizli ağırlık" anlamına gelir ve çinko yoğunluğu 7,13 g/cm³'tür. Bu birim yalnızca F600-X0 ve F2000-X2 problarına bağlandığında kullanılabilir.) |
| Kullanıcı kalibrasyonu | Sıfır noktası kalibrasyonunu ve 1 noktadan 5 noktaya kadar kalibrasyonu destekler |
| Ana bilgisayar boyutları | 141*71*22mm |
| Ağırlık (pil dahil) | Yaklaşık 200g |
| Besleme gerilimi | DC5V |
| Çalışma akımı | 160mA |
| Çalışma güç tüketimi | 800mW |
Sonda parametreleri
| Sonda adı | F600-X0 | NF1600-X0 |
|---|---|---|
| Sonda tipi | Düz tip | |
| Ölçüm prensibi | Manyetik indüksiyon | Girdap akımı indüksiyonu |
| Matris malzemesi | Ferromanyetik metal | Ferromanyetik olmayan metaller |
| Ölçüm aralığı | 0.0–600μm | 0.0–1600μm |
| Çözünürlük | 0,1μm: (0μm-99,9μm), 1μm: (100μm-600μm) |
0,1μm: (0μm - 99,9μm), 1μm: (100μm - 1600μm) |
| Doğruluk | ±(2%H+0.3μm) beş noktalı kalibrasyon, burada H standart değerdir | |
| Zaman aralığı | 1.5s (tek mod), 0.4s (sürekli mod) |
0.4s |
| Minimum substrat kalınlığı | 0,1 mm | 0,03 mm |
| Minimum eğrilik yarıçapı | 1,5 mm dışbükey yüzey | |
| Prob ölçüleri (kablo hariç) | 105mm uzunluğunda * 15mm çapında | |
| Sonda ağırlığı | Yaklaşık 55g | |
| Sonda adı | F2000-X2 | NF2000-X2 | FNF2000-X1 |
|---|---|---|---|
| Sonda tipi | 90° uzun çubuk | 90° dik açı | |
| Ölçüm prensibi | Manyetik indüksiyon | Girdap akımı indüksiyonu | Manyetik indüksiyon / Girdap akımı indüksiyonu |
| Matris malzemesi | Ferromanyetik metal | Ferromanyetik olmayan metaller | Ferromanyetik metal / ferromanyetik olmayan metal |
| Ölçüm aralığı | 0.0–2000μm | ||
| Çözünürlük | 0,1μm: (0μm - 99,9μm), 1μm: (100μm - 2000μm) |
||
| Doğruluk | H < 1000 μm: ±(2%H + 1 μm), H ≥ 1000 μm: ±3%H (beş noktalı kalibrasyon, H standart değerdir) |
||
| Zaman aralığı | 0.6s | 0.4s | 0.8s |
| Minimum eğrilik yarıçapı | düz | 3 mm dışbükey yüzey | |
| Minimum substrat kalınlığı | 0,2 mm | 0,05 mm | Fe:0.2mm/NFe:0.05mm |
| Prob ölçüleri (kablo hariç) | Uzunluk 167mm * Genişlik 8mm * Yükseklik 10.8mm |
86mm uzunluğunda * 11.5mm genişliğinde * 22mm yüksekliğinde |
|
| Sonda ağırlığı | Yaklaşık 46g | Yaklaşık 80g | |
| Sonda adı | FNF2000-X0 | FNF5000-X0 | FNF20000-X0 |
|---|---|---|---|
| Sonda tipi | Düz tip | Ekstra geniş menzil düz tip | |
| Ölçüm prensibi | Manyetik indüksiyon / Girdap akımı indüksiyonu | ||
| Matris malzemesi | Ferromanyetik metal / ferromanyetik olmayan metal | ||
| Ölçüm aralığı | 0.0–2000μm | 0.0–5000μm | 10.0–20000μm |
| Çözünürlük | 0,1μm: (0μm - 99,9μm), 1μm: (100μm - 2000μm) |
0,1μm: (0μm - 99,9μm), 1μm: (100μm - 5000μm) |
0,1μm: (10μm - 99,9μm), 1μm: (100μm - 20000μm) |
| Doğruluk | H < 1000 μm: ±(2%H + 1 μm), H ≥ 1000 μm: ±3%H (beş noktalı kalibrasyon, H standart değerdir) |
H < 1000 μm: ±(2%H + 1 μm), 1000 μm ≤ H < 3000 μm: ±3%H, H ≥ 3000 μm: ±5%H (Beş noktalı kalibrasyon, H standart değerdir) |
H < 15000 μm: ±(3%H + 2 μm), H ≥ 15000 μm: ±5%H (beş noktalı kalibrasyon, H standart değerdir) |
| Zaman aralığı | 0.8s | ||
| Minimum eğrilik yarıçapı | 3 mm dışbükey yüzey | 30 mm dışbükey yüzey | |
| Minimum substrat kalınlığı | Fe:0.2mm / NFe:0.05mm | Fe:2mm / NFe:1mm | |
| Sonda boyutları (kablo hariç) |
105mm uzunluğunda * 15mm çapında | 71mm uzunluk * 50.5mm çap | |
| Sonda ağırlığı | Yaklaşık 52g | Yaklaşık 216g | |
Ürün Özellikleri
Birden fazla prob seçeneği mevcuttur, çeşitli durumlar için uygundur.
Takılabilir prob tasarımı, tek bir ana cihazın farklı problar ile serbestçe eşleştirilerek kullanılmasına olanak tanır ve çeşitli senaryolarda test yapmayı kolaylaştırır.

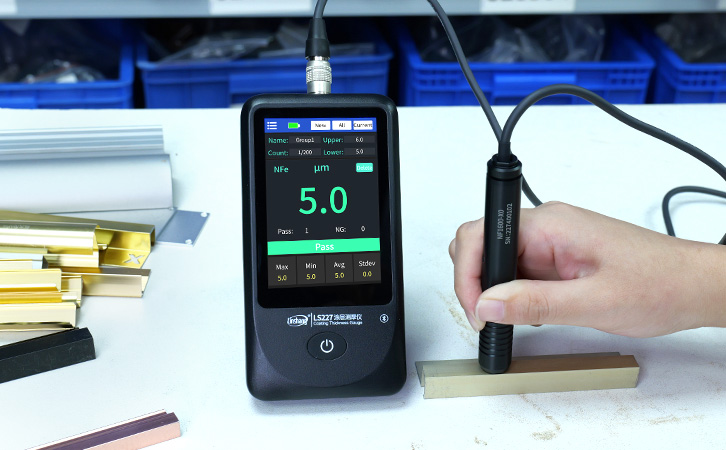

Ultra-küçük prob, küçük iş parçalarının ölçümü için özel olarak tasarlanmıştır.
Ana cihaz, ultra küçük bir prob ile kullanıldığında, küçük iş parçaları veya düzensiz şekilli malzemeler üzerindeki kaplama kalınlığını kolayca ölçebilir.

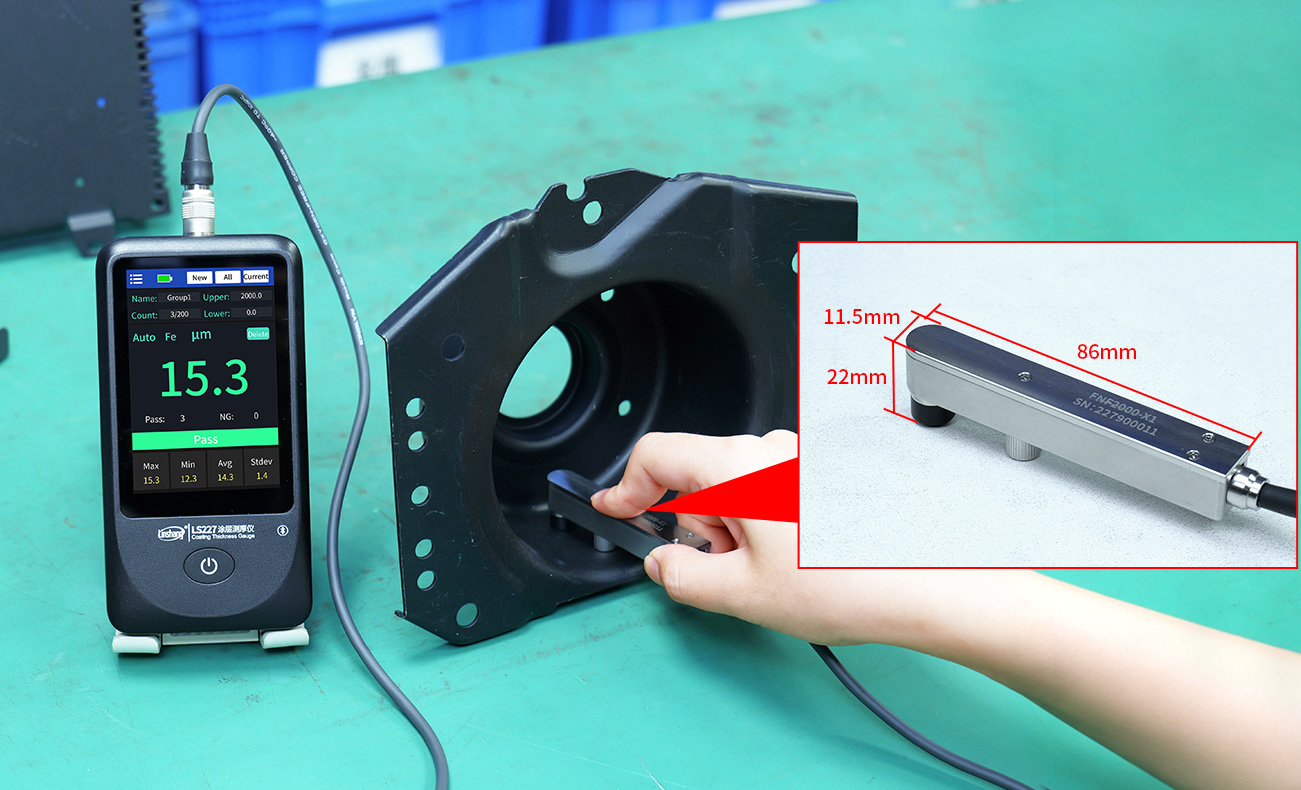

90° dik açı probu, demir ve alüminyum için çift amaçlı
Prob, 90° dik açılı tasarıma sahiptir; bu sayede deliklerdeki ve dar yarıklardaki kaplama kalınlığının ölçülmesini daha basit ve kullanışlı hale getirir. Demir ve alüminyum alt tabakalar için çift amaçlı bir probdur.

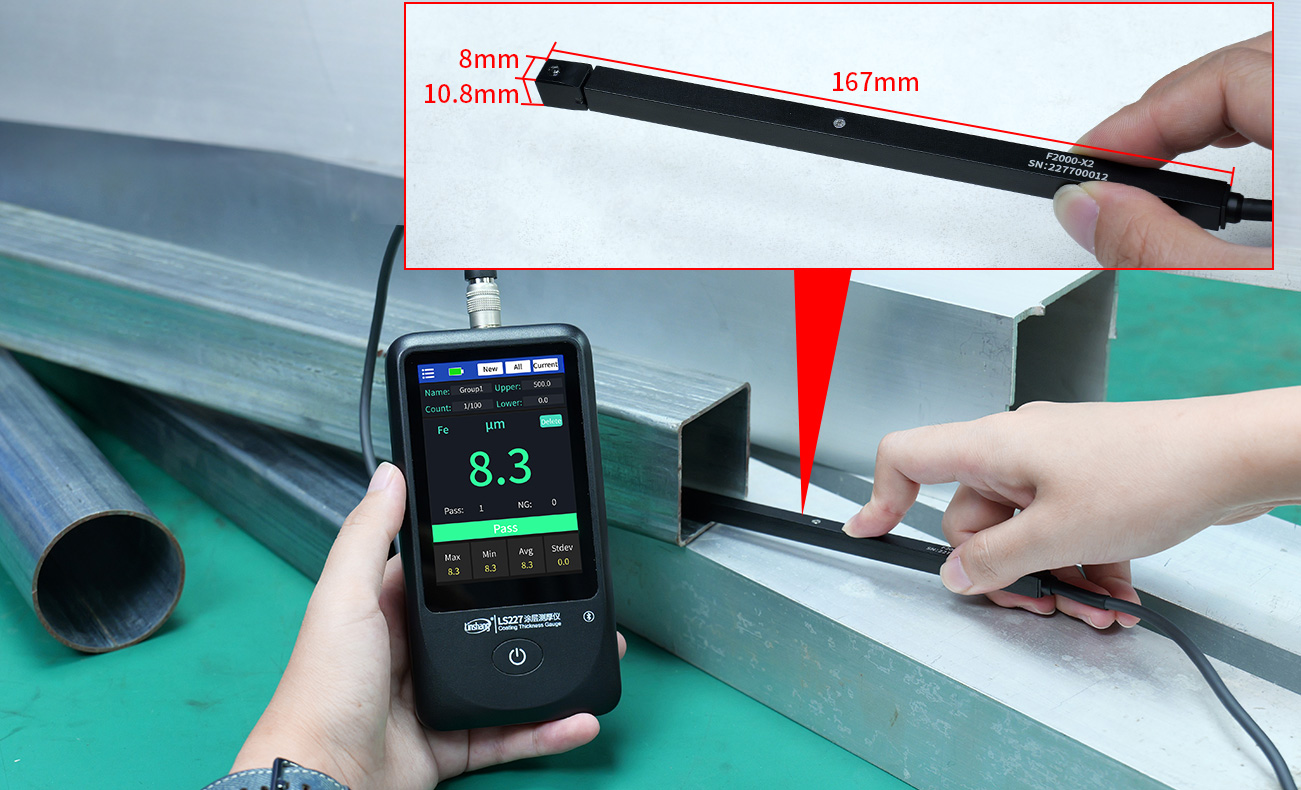

90° uzun saplı prob tasarımını benimser.
90° uzun kollu prob, standart probların ulaşması zor olan boruların iç duvarları ve dar oluklar gibi bölgelerde kaplama kalınlığını ölçmek için uygundur.
20000μm ultra-geniş ölçüm aralığı tasarımı
Prob ölçüm aralığı 20000μm'ye ulaşabilir ve demir ile alüminyum için çift amaçlıdır; bu sayede kalın kaplamaları bile ölçmek kolaydır.
Dokunmatik ekran kullanımı daha basittir.
Ana ünite, 3,5 inçlik geniş dokunmatik ekran tasarımına sahiptir ve kullanımı basit ve rahattır.
İyi kalite, yüksek hassasiyet.

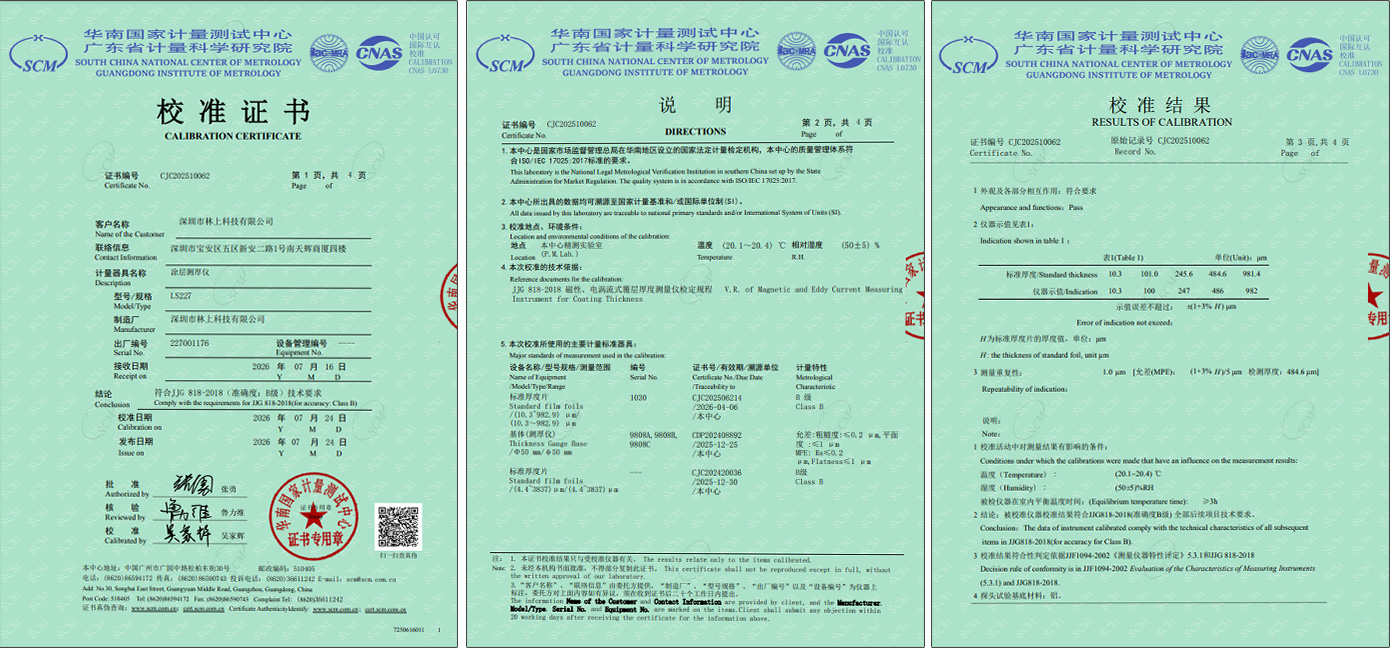

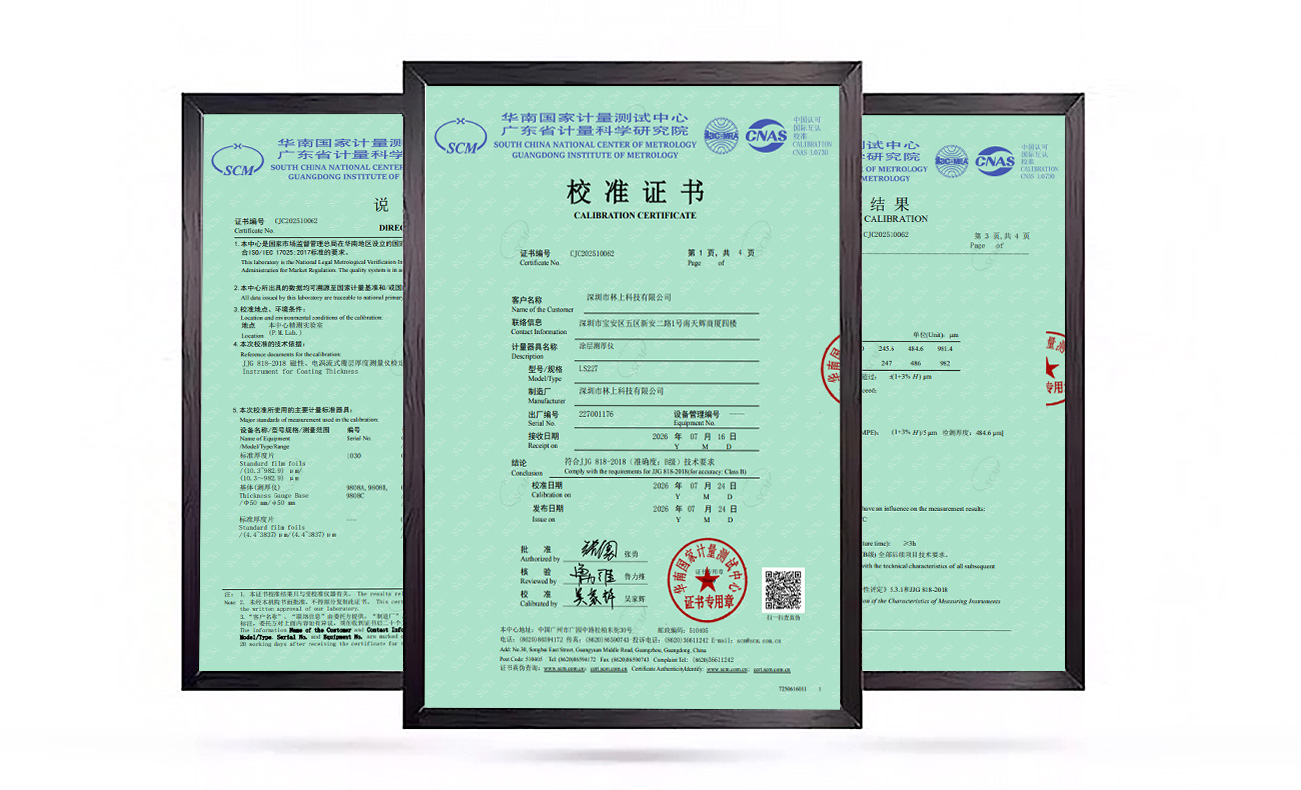

Cihaz yüksek ölçüm doğruluğu ve minimum tekrar test sapması sunar ve ulusal yetkili metroloji enstitüsü tarafından yürütülen metrolojik doğrulamayı güvenilir bir şekilde geçebilir.
Dijital prob anti-parazit
Gelişmiş dijital prob teknolojisi kullanılmakta olup, dijital sinyal işleme doğrudan probun içinde tamamlanır; bu sayede probun dış etkenlerden etkilenme olasılığı azalır ve mükemmel test doğruluğu sağlanır.

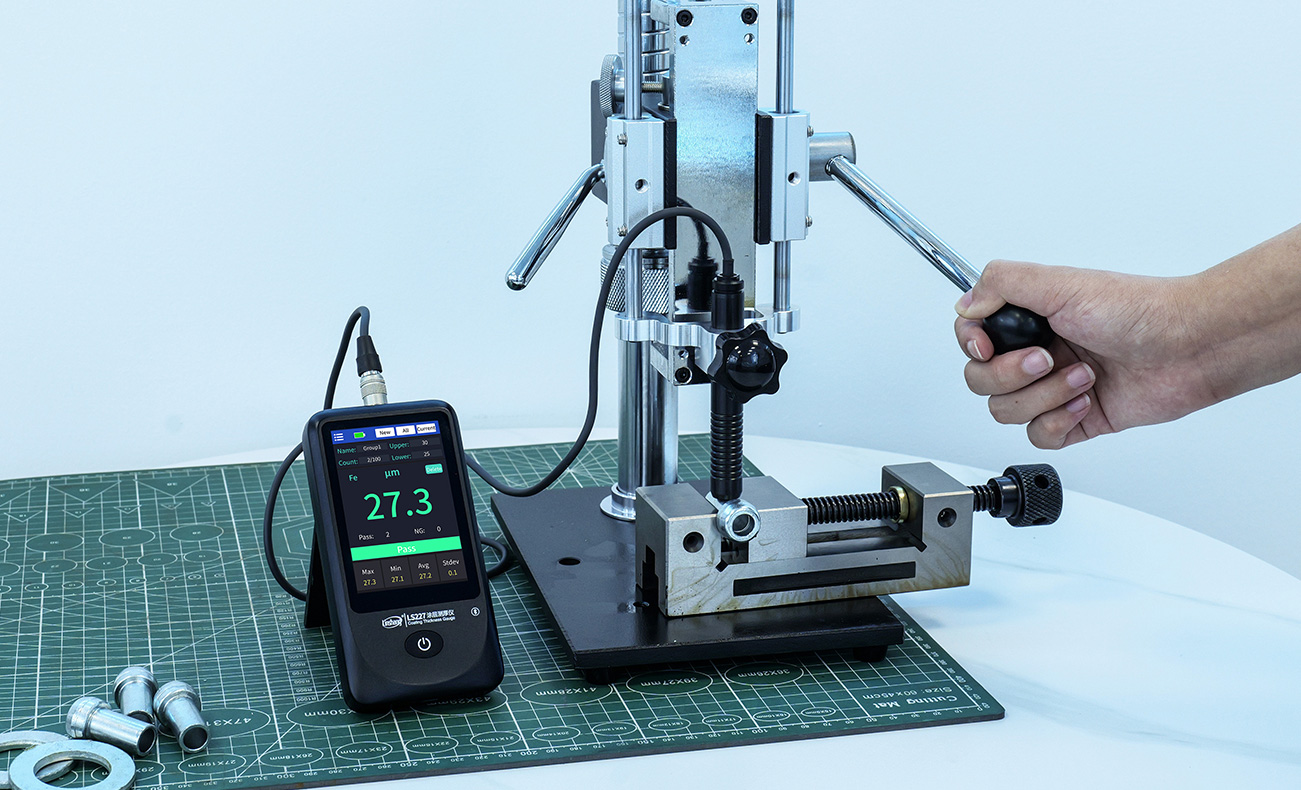

Manuel pres standı ile birlikte hassas ölçüm için.
Özel olarak kullanıcı satın alımına sunulan manuel test standı ile donatılmıştır; bu, ölçümü daha kolay hale getirir ve insan faktörlerinden kaynaklanan ölçüm hatalarını ortadan kaldırır.F600-X0sondaNF1600-X0sonda,FNF2000-X0sondaFNF5000-X0probe raf testini destekler)

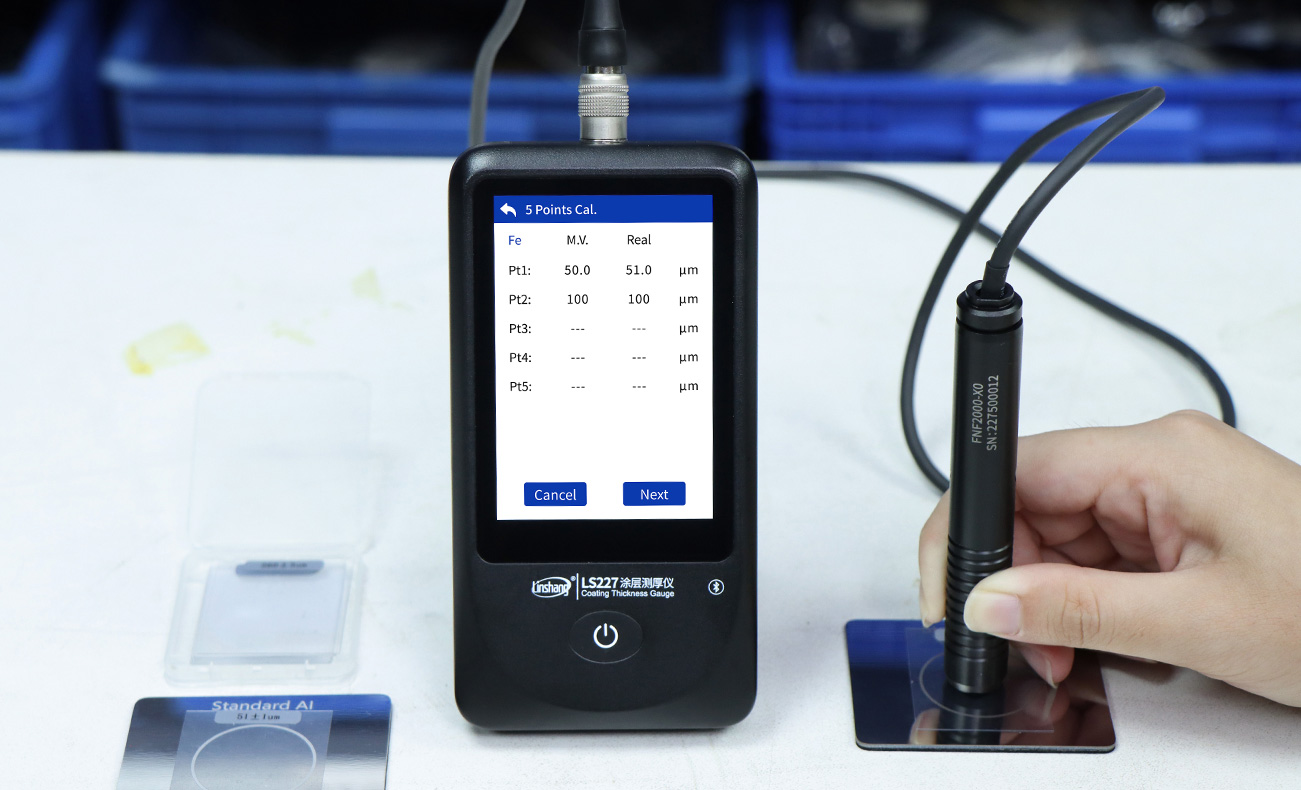

Çok noktalı kalibrasyonu destekler, karmaşık algılama senaryolarına uyum sağlar.
1-5 nokta kalibrasyonunu destekler; standart numunelere veya gerçek iş parçalarına dayalı eğri düzeltmesine olanak tanıyarak yüksek hassasiyetli ölçüm sağlar ve karmaşık denetimlere de kolayca uyum sağlar.
Akıllı istatistikler, manuel hesaplama gerektirmez.
Ölçüm verilerinin maksimum, minimum, ortalama ve standart sapmasını akıllıca hesaplayarak manuel hesaplama ihtiyacını ortadan kaldırır.
Kalite kontrol muayenesi, geçti/kaldı durumunun otomatik olarak belirlenmesiyle.
Cihaz, QC tespit fonksiyonuna sahiptir. Üst ve alt kalınlık eşikleri ayarlanarak, test sırasında kalınlığın uygun olup olmadığını otomatik olarak belirler.

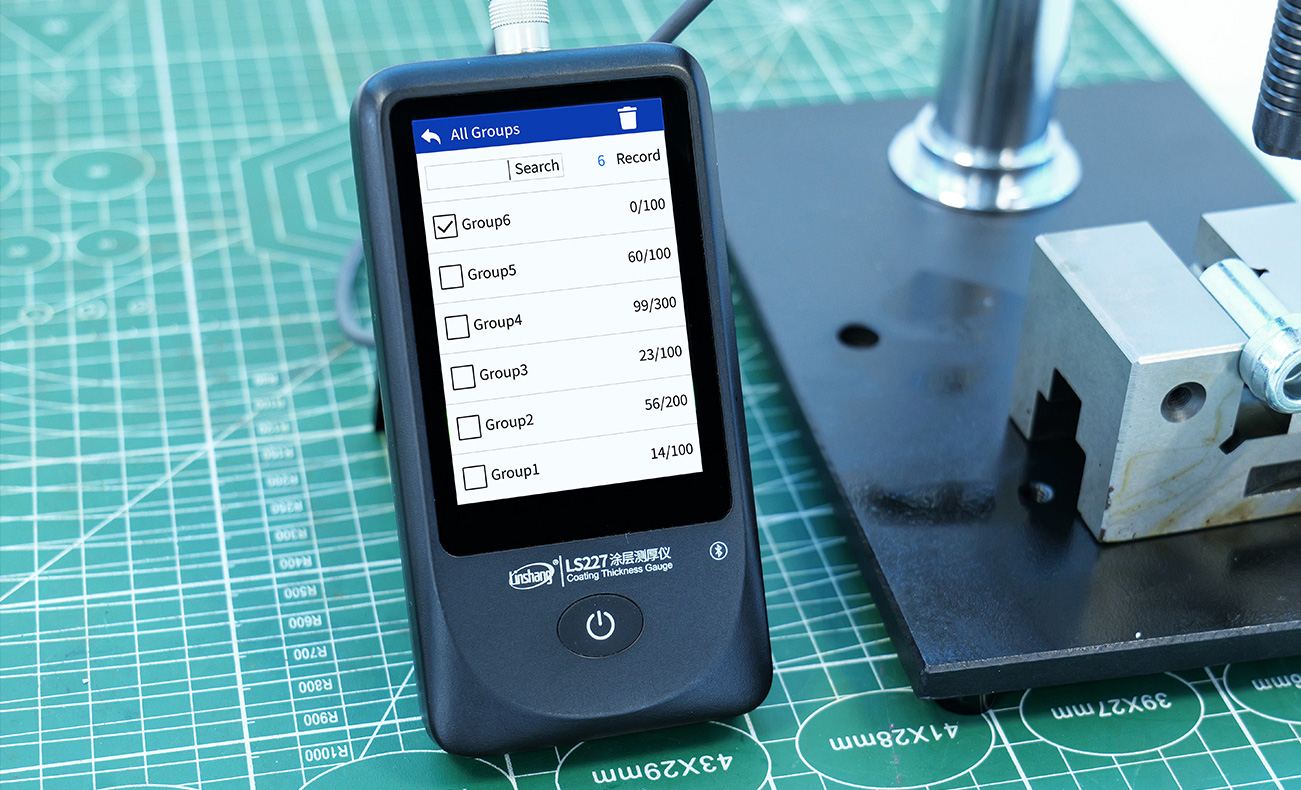

Gruplandırılmış depolama, veri görüntülemeyi daha kullanışlı hale getirir.
Gruplama işlevine sahiptir; bu sayede farklı numuneleri test etmek ve verileri saklamak kolaydır. En fazla 100 veri grubu oluşturulabilir ve her veri grubu başına ölçüm sayısı isteğe bağlı olarak ayarlanabilir; maksimum 10.000 veri girişi yapılabilir.

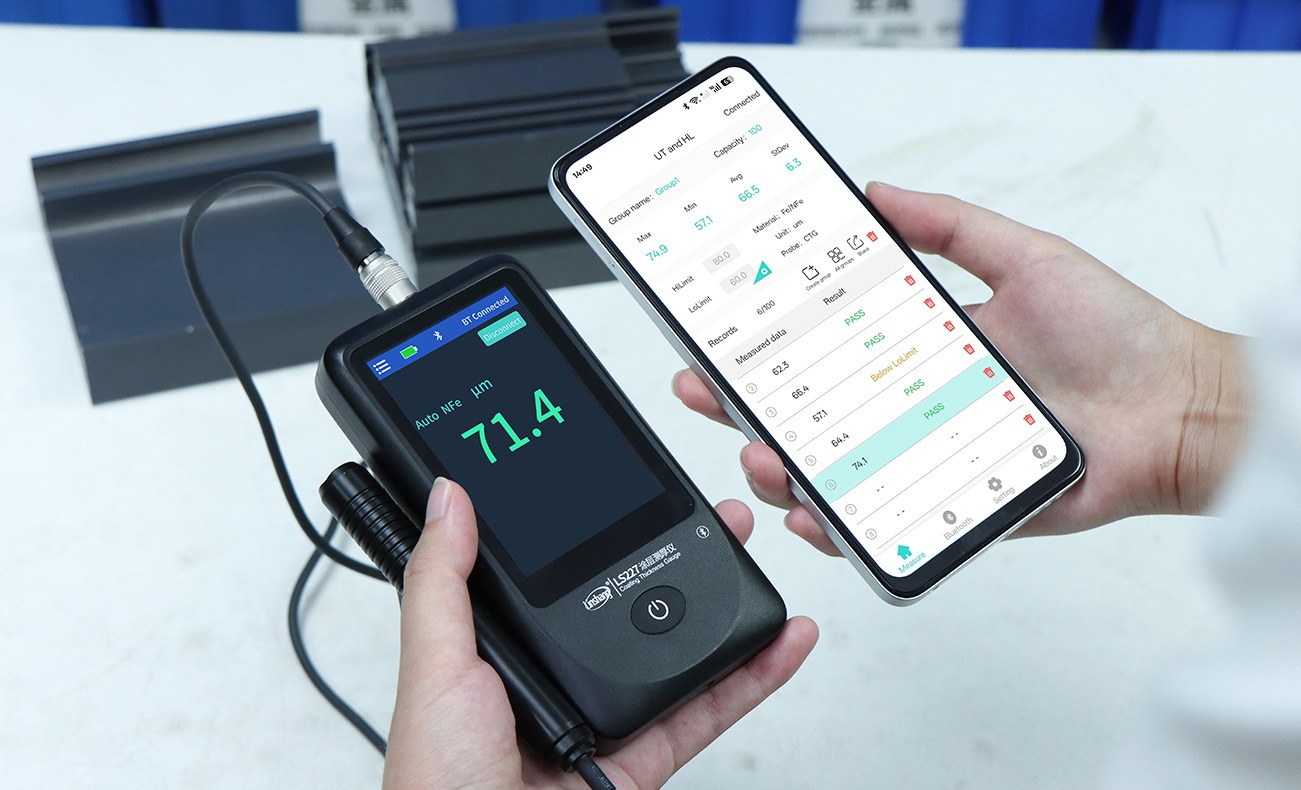

Mobil uygulama daha fazla özelliğe sahiptir.
Uygulamaya bağlanarak kullanılabilir, verilerin uygulama içinde kaydedilmesine veya paylaşılmasına olanak tanır.

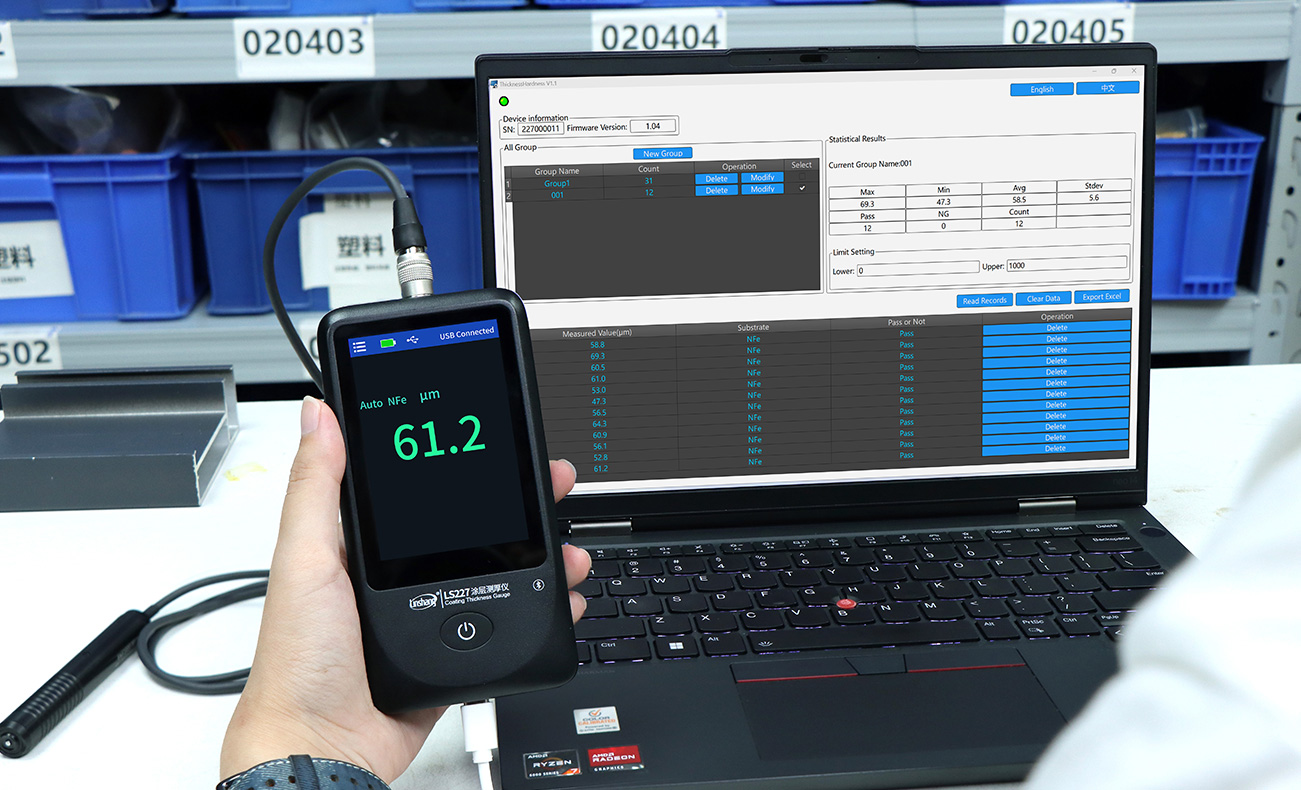

PC yazılımıyla eşleştirildiğinde, veri yönetimi daha kullanışlı hale gelir.
PC yazılımıyla kullanıldığında, kullanıcılar test verilerini kolayca kaydedebilir, bu da veri yönetimini ve analizini kolaylaştırır.
Daha verimli ölçüm için sürekli ölçümü etkinleştirin.
Ölçüm birimleri mikron, mil ve milimetre arasında değiştirilebilir.
Şarj edilebilir lityum pil, uzun ömürlü pil ömrü.
Ürün videosu
LS227 Operasyon Videosu
Uygulama/Bilgisayar yazılımı kullanım videoları
Yazılım İndirme
Mobil uygulama yazılımı kurulumu
Cihaz yalnızca Android işletim sistemi sürümü 7.0 ve üzerini destekler. Aşağıdaki yöntemlerle kurulabilir:
Telefonunuzla cihazdaki QR kodunu tarayın, ardından indirip kurmak için yönergeleri izleyin.
PC Yazılımının Kurulumu
Cihazı USB üzerinden bilgisayara bağlayın ve kalınlık ölçer PC yazılımı kullanılabilir. (PC yazılımı yalnızca Windows işletim sistemini destekler.) Aşağıdaki yöntemlerle kurulabilir:
Yazılımı yerel bilgisayarınıza indirin; dosyayı çıkardıktan sonra doğrudan çalıştırabilirsiniz.
İlgili standartlar ve nitelikler
LinShang çok problu kaplama kalınlık ölçer, aşağıdaki ilgili standartlara uygundur:
GB/T 4956-2025 Manyetik alt tabakalar üzerindeki manyetik olmayan kaplamalar - Kaplama kalınlığının ölçülmesi - Manyetik yöntem
GB/T 4957-2025 Manyetik olmayan temel metaller üzerindeki iletken olmayan kaplamalar - Kaplama kalınlığının ölçülmesi - Genlik duyarlı girdap akımı yöntemi
DIN EN ISO 2808 Boyalar ve vernikler — Film kalınlığının tayini
JJG-818-2018 Manyetik ve Girdap Akımı Kaplama Kalınlığı Ölçüm Cihazları Doğrulama Yönetmeliği
