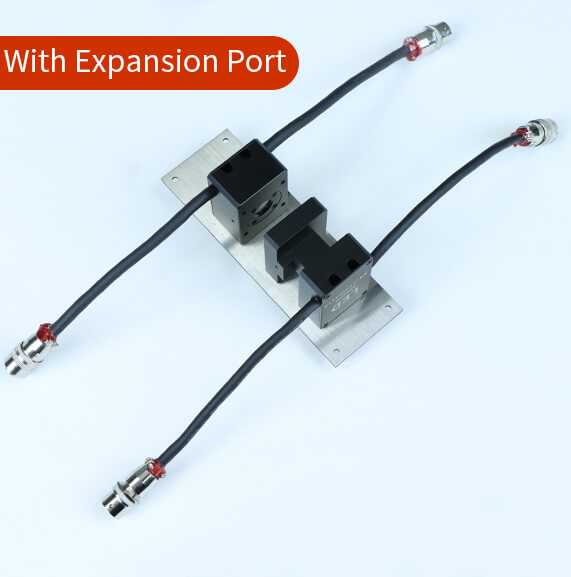

LS501 Transmitans Dijital Probu
Transmitans/optik yoğunluğun çevrimiçi tespiti, veri sinyali iletimi, kolay entegrasyon
Bağımsız dijital prob yüksek doğruluk ve kararlı veriler sağlar

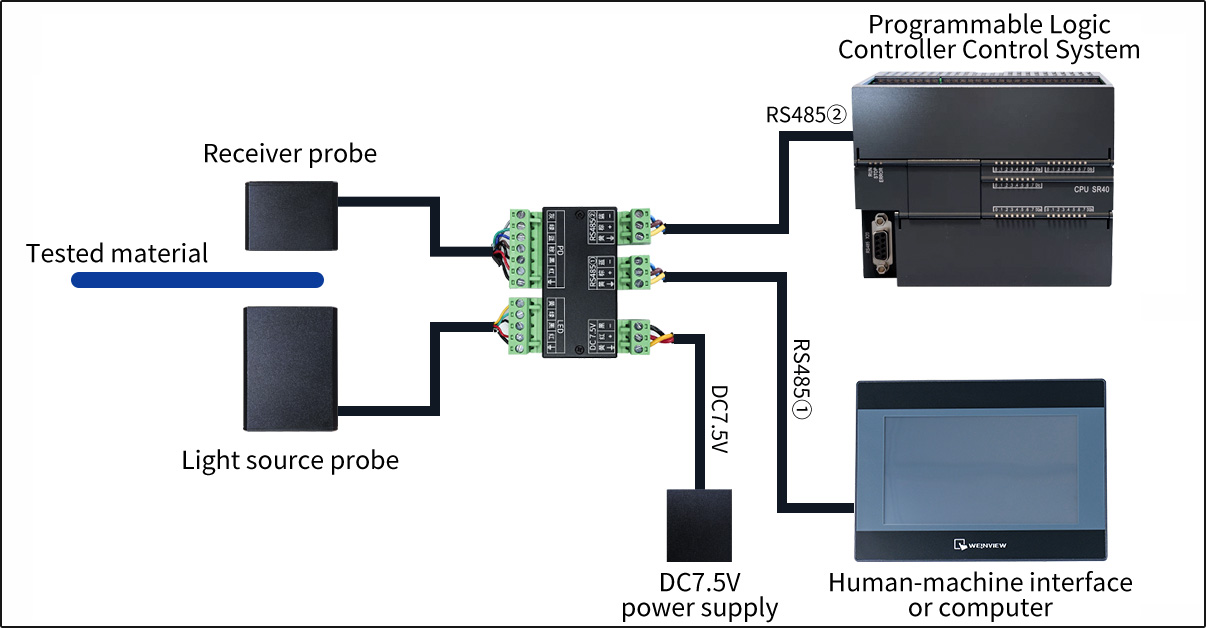

Çift RS485 arayüzü ve MODBUS protokolü PLC, PC, HMI ile uyumludur
Ultra küçük dijital prob, kullanımı ve kurulumu süper basit
LS501 Transmittance Digital Probe, şeffaf malzemelerin geçirgenliğini veya optik yoğunluğunu ölçmek için tasarlanmış akıllı bir sensördür. Çeşitli endüstriyel senaryolarda gerçek zamanlı izleme için uygundur. Çift RS485 arayüzü ve MODBUS protokolü ile donatılmış olup, gerçek zamanlı veri toplama için PLC'ler, HMI'ler ve PC'lerle sorunsuz bir şekilde entegre olur. Uygulamalar arasında çevrimiçi üretim izleme, cam, pencere filmleri için kalite denetimi ve sıvı geçirgenlik analizi yer alır.
Prob, test edilen malzeme üzerinden gelen ışık yoğunluğunu iletilen ışık yoğunluğuyla karşılaştırarak geçirgenliği ölçer ve yüzde oranı olarak hesaplanır.

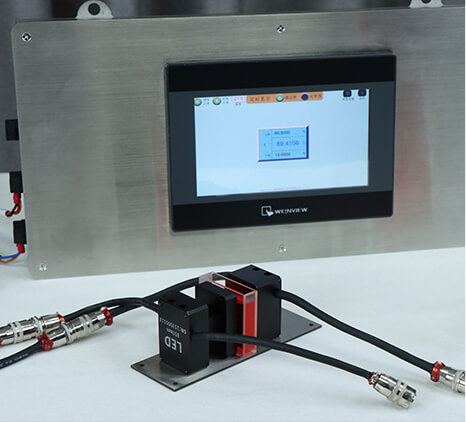

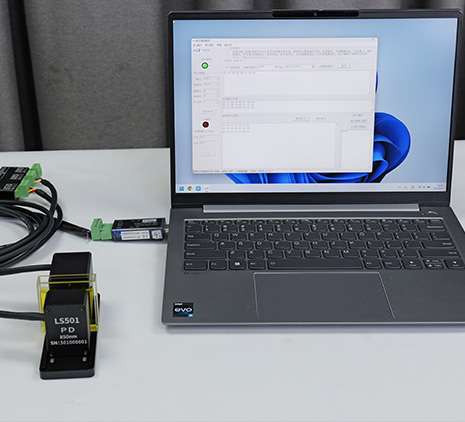

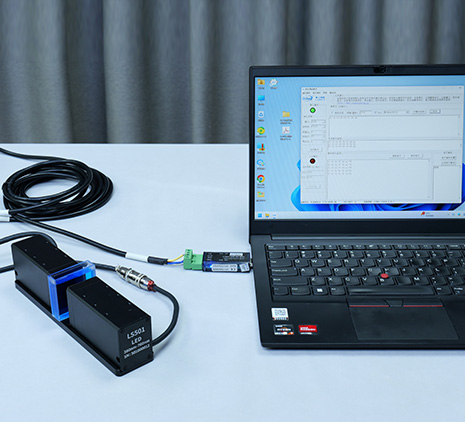

Test sıvısı

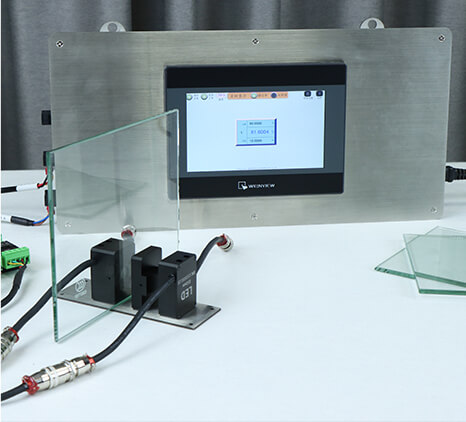

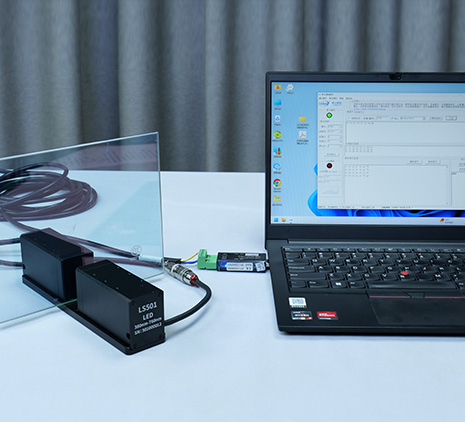

Test camı

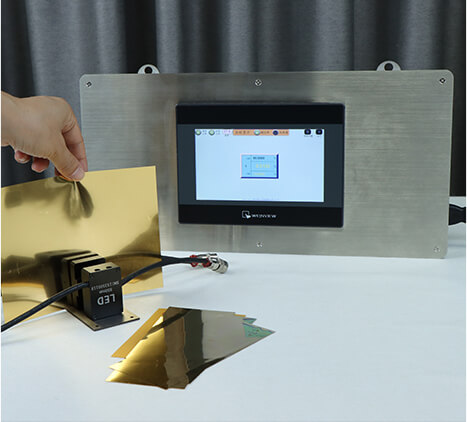

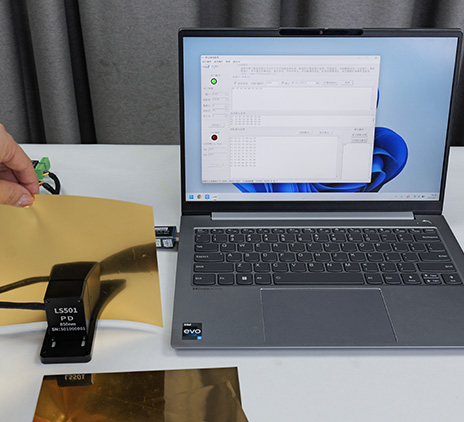

Test Altın kaplama filmi
Parametreler
| Parametre Adı | Parametre Değeri |
|---|---|
| Ölçüm Dalga Boyu | 380nm-760nm, 850nm IR, 530nm yeşil ışık (seçilebilir) |
| Ölçüm Noktası | 5mm |
| İletkenlik Doğruluğu | ±1% (tekdüze renksiz malzemeler için) |
| İletkenlik Çözünürlüğü | 0.005% |
| Optik Yoğunluk Aralığı | 0.00 OD --- 6.00 OD |
| Optik Yoğunluk Çözünürlüğü | 0.01 (0.00–3.00 OD)0.05 (3.00–5.00 OD)0.15 (5.00–6.00 OD) |
| Yuva Genişliği | <40mm |
| Çalışma Sıcaklığı | -10℃ ～ 60℃ |
| Depolama Sıcaklığı | -20℃ ～ 70℃ |
| Nem | <85% (yoğuşmasız) |
| Veri Yenileme Hızı | 300ms (normal mod)/100ms (hızlı mod) |
| İletişim | Çift RS485 |
| Protokol | MODBUS |
| Güç Kaynağı | 7.5V–15V DC |
| Akım | 50mA |
| Güç Tüketimi | 375mW |

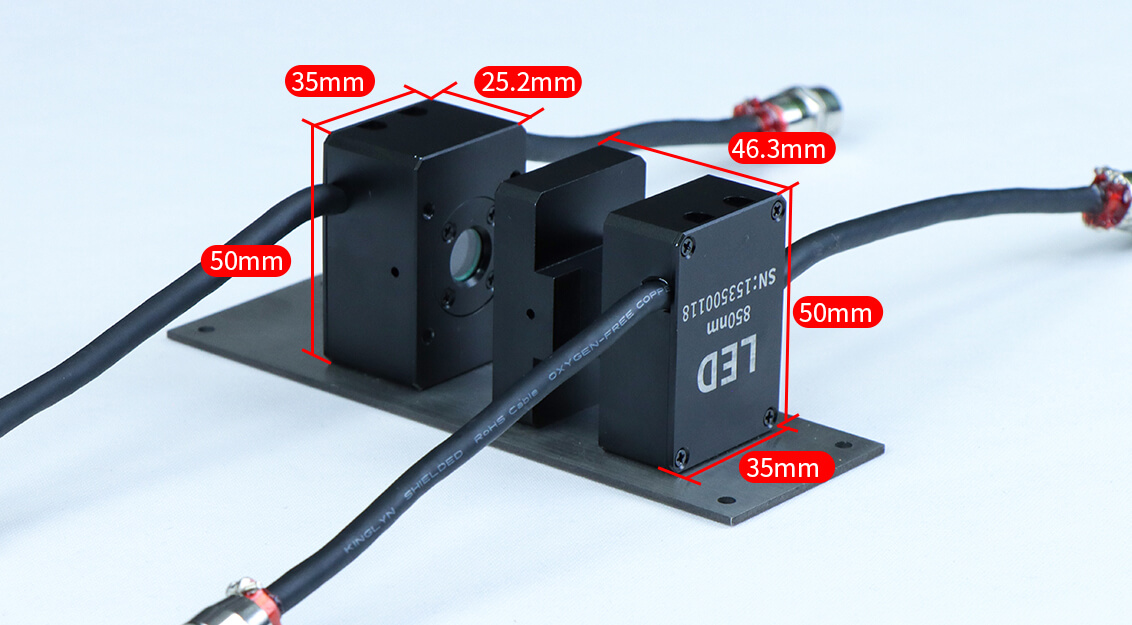

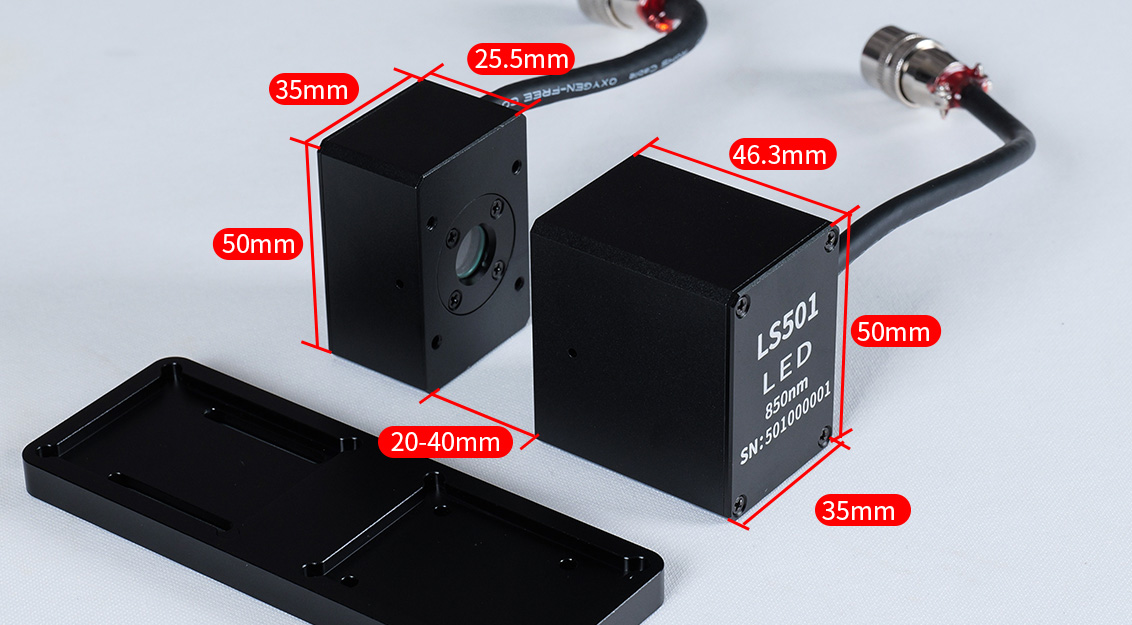

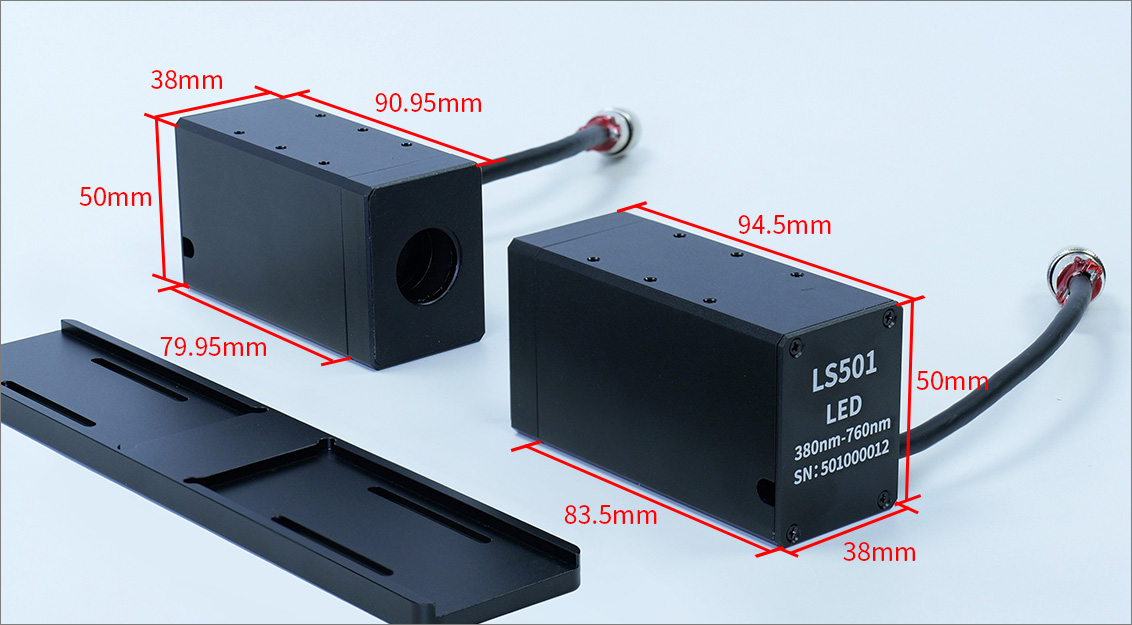

| Işık Kaynağı Probu | 50*35*46.3(mm) |
| Alıcı Probu | 50*35*25.5(mm) |
| Kablo Uzunluğu | Özelleştirilebilir |
Özellikler

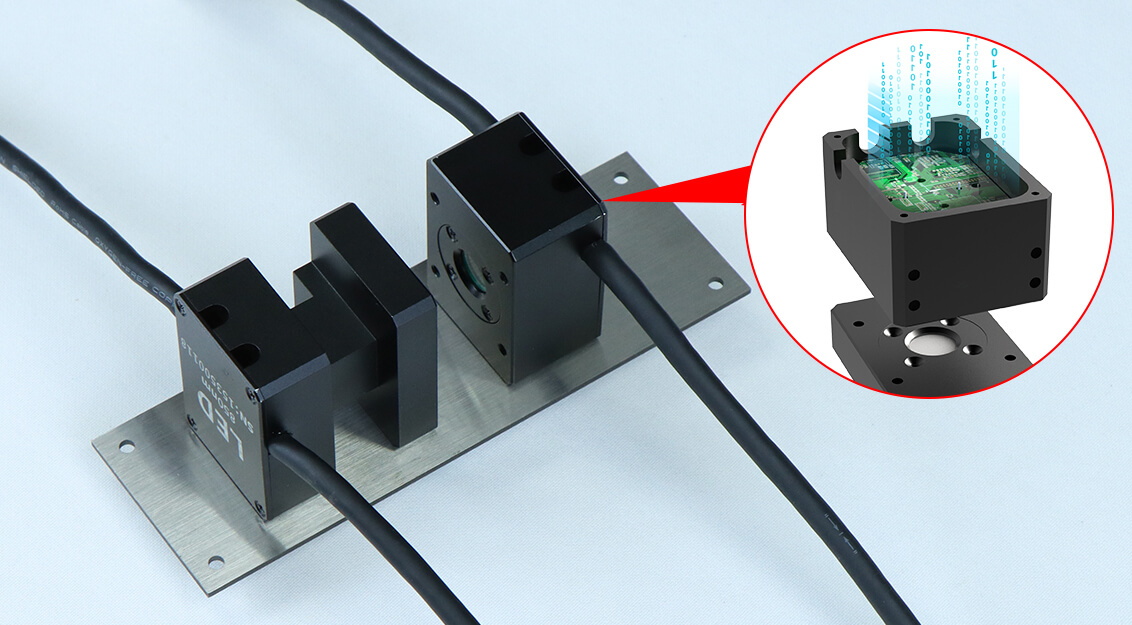

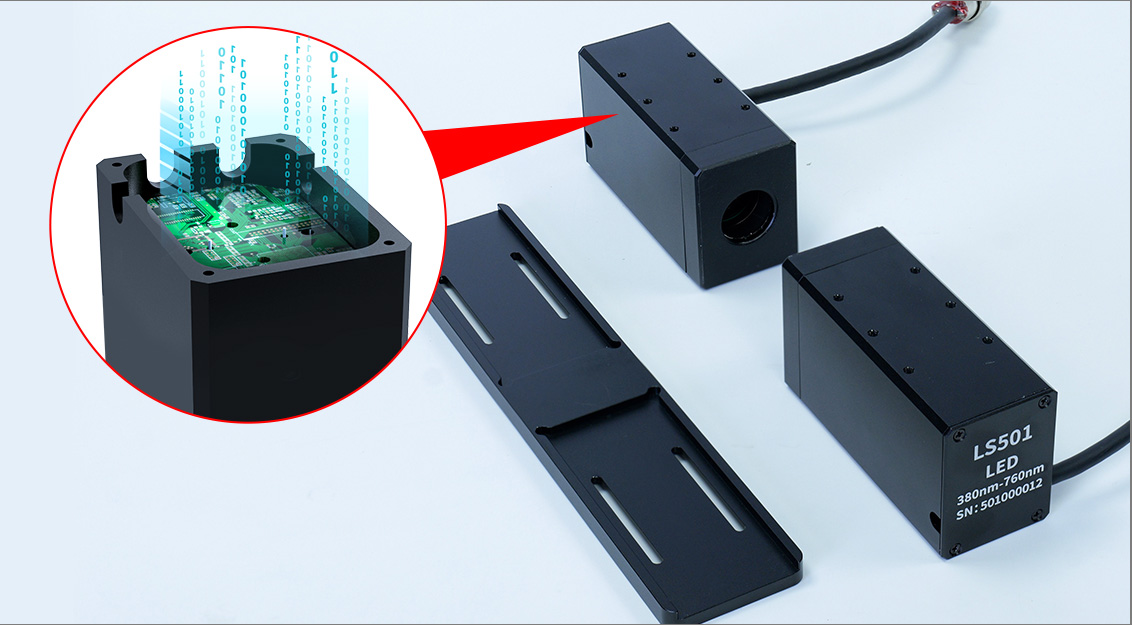

Kararlı Dijital Prob Tasarımı
Entegre dijital sinyal işleme, parazitsiz, yüksek hassasiyetli geçirgenlik/OD çıkışı sağlar.
RS485/MODBUS Uyumluluğu
MODBUS protokolüne sahip çift RS485 arayüzü, PLC'ler, HMI'lar ve PC'lerle sorunsuz otomasyon entegrasyonunu mümkün kılar.

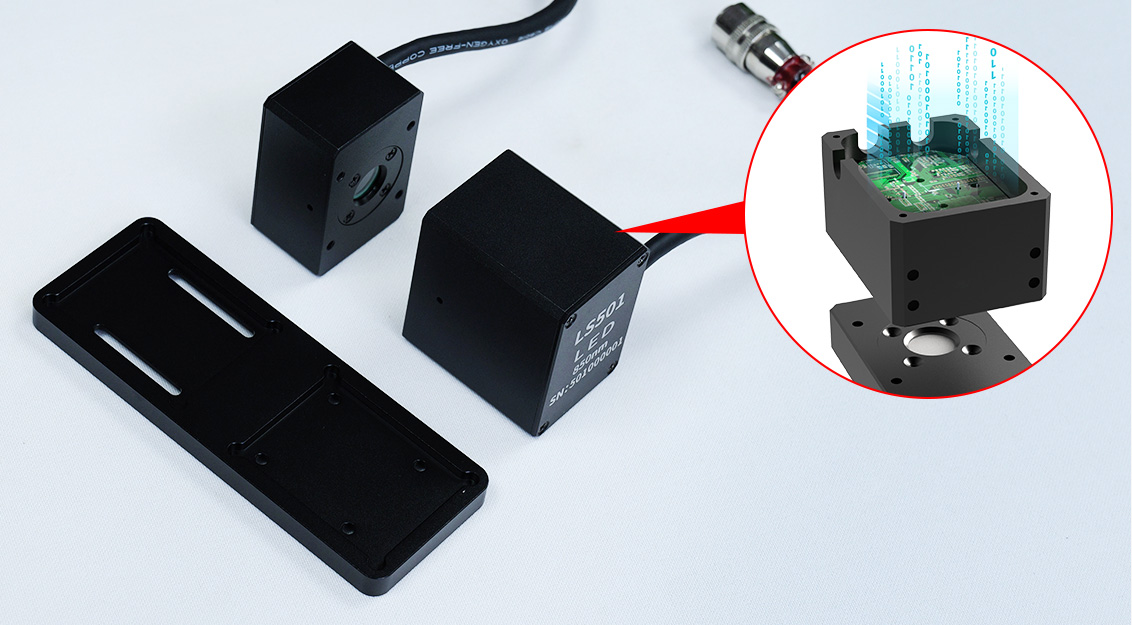

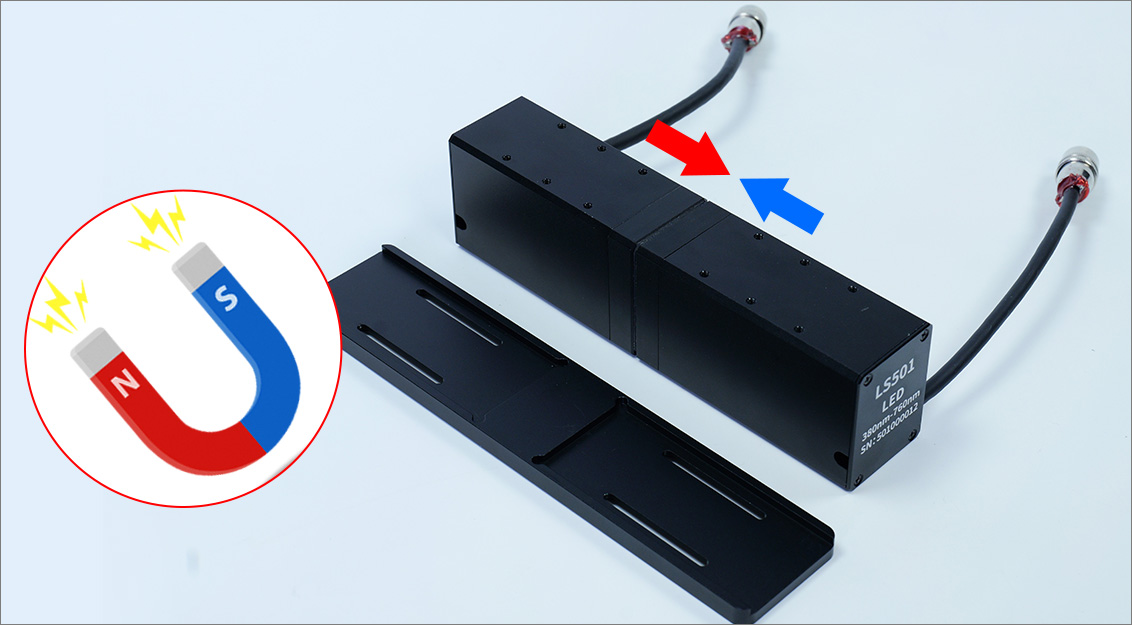

Kompakt ve Kolay Kurulum
Montaj braketleriyle bölünmüş tasarım (ışık kaynağı + dedektör); basitleştirilmiş 6 telli bağlantı.
Metroloji Sertifikasyonu
Ulusal metroloji enstitüleri tarafından doğruluğu onaylanmıştır.
İsteğe Bağlı Aksesuarlar
(Not: RS232 dönüştürücü, USB dönüştürücü standart değildir ve gerektiğinde satın alınabilir.)

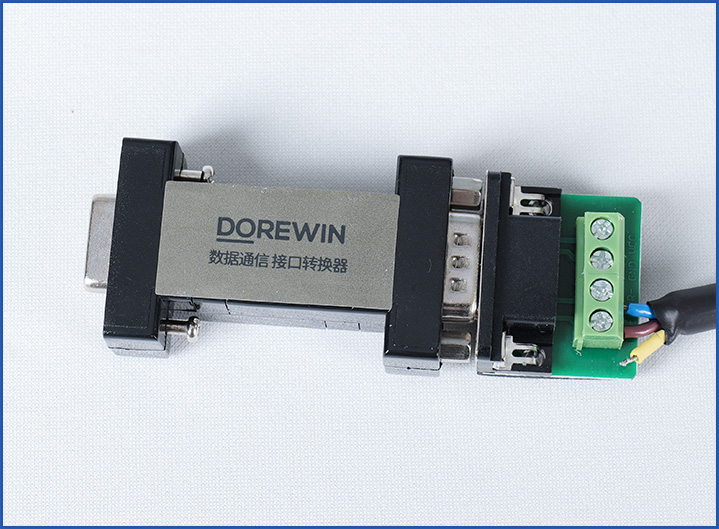

1. RS232/RS485 Dönüştürücü
İletişim protokolü hata ayıklaması için kullanılır.

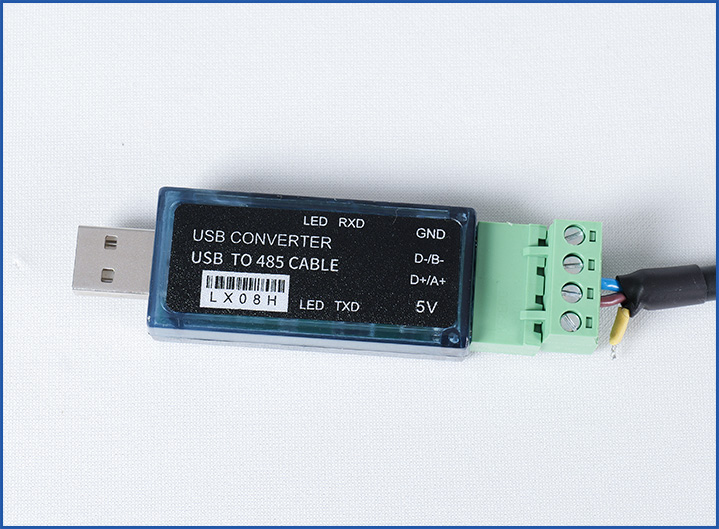

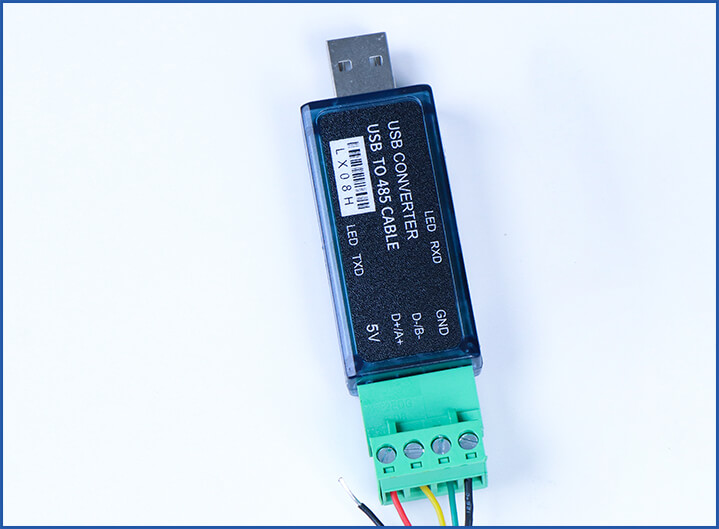

2. USB Dönüştürücü
Bilgisayar verilerini okumak için RS485'i USB'ye bağlamak için.
Sıcaklık Telafisi
Yüksek sıcaklık ortamlarında istikrarlı performans sağlar.

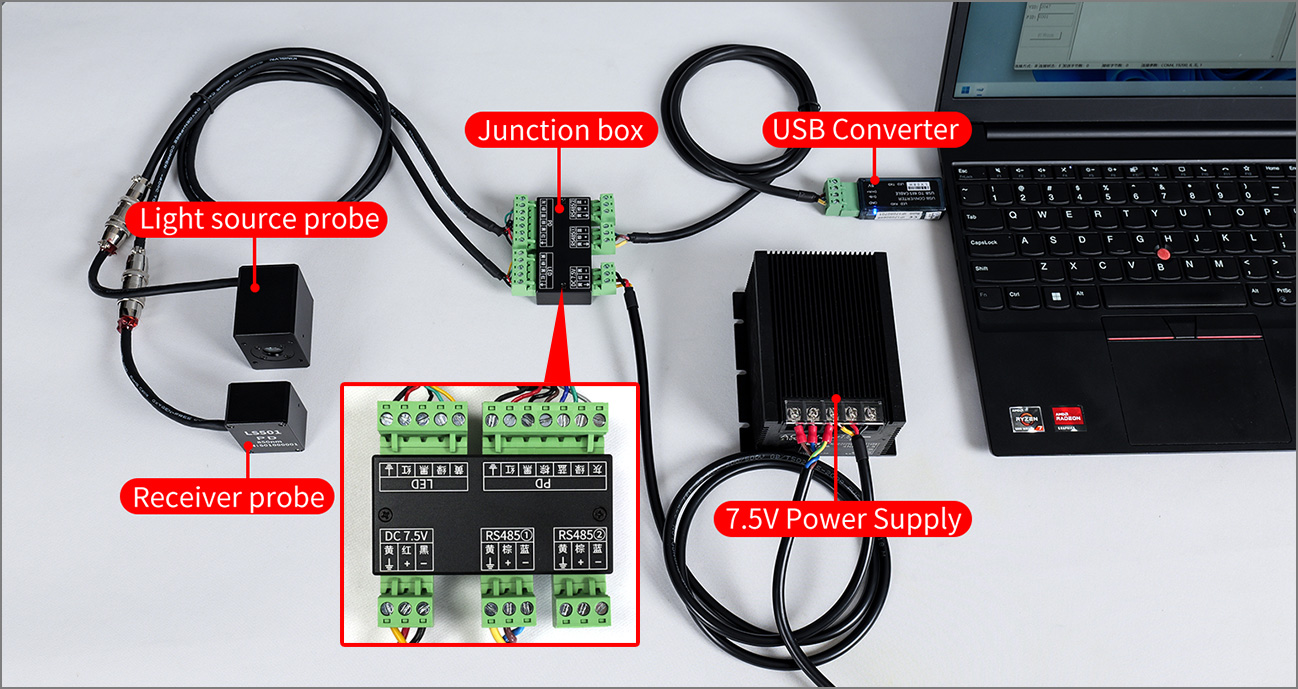

Kurulum

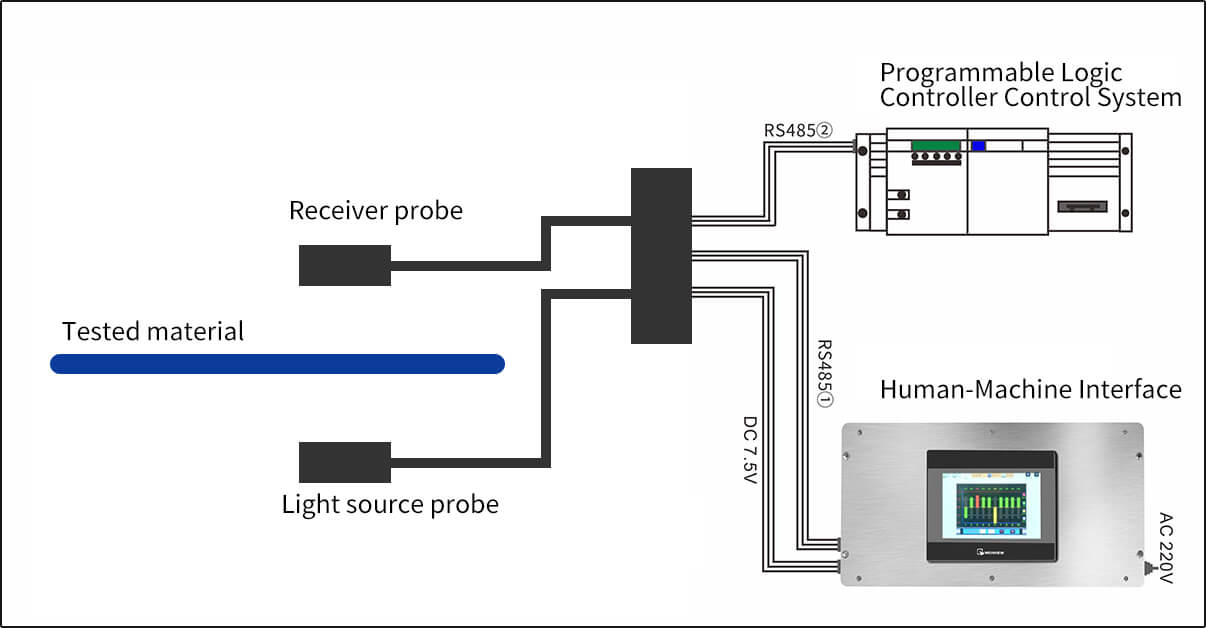

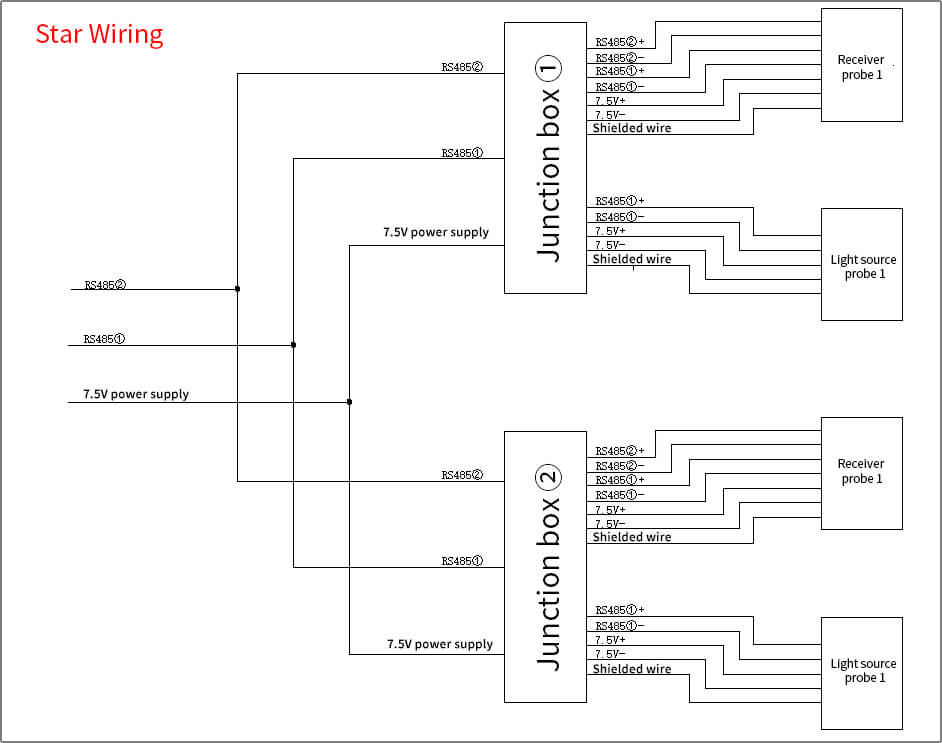

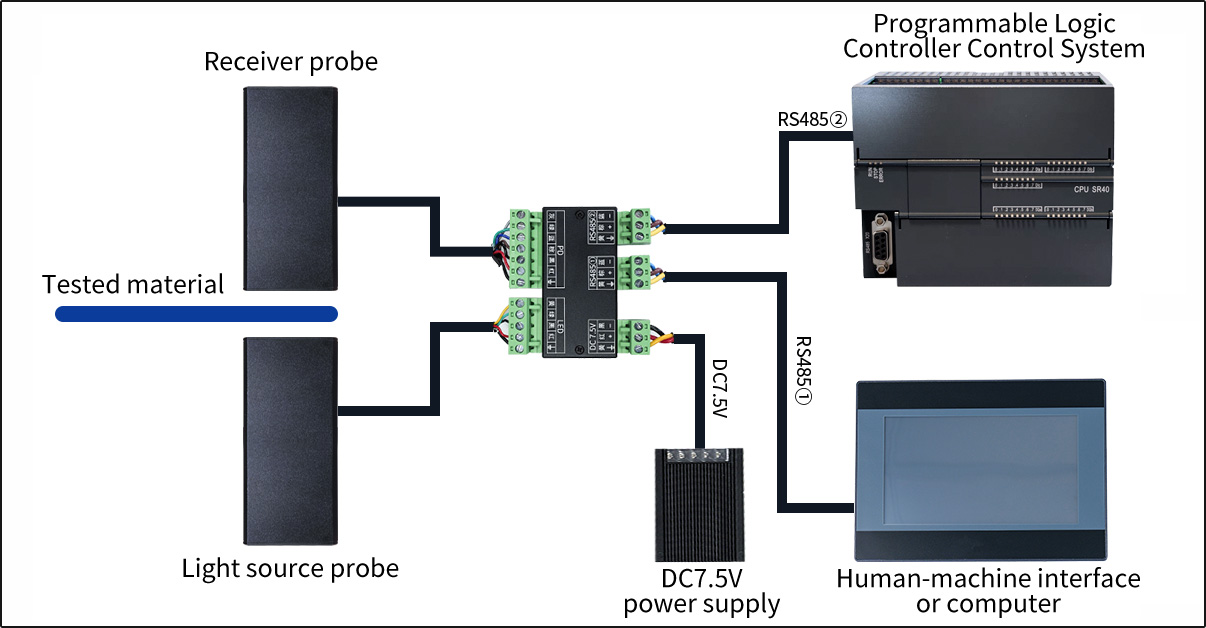

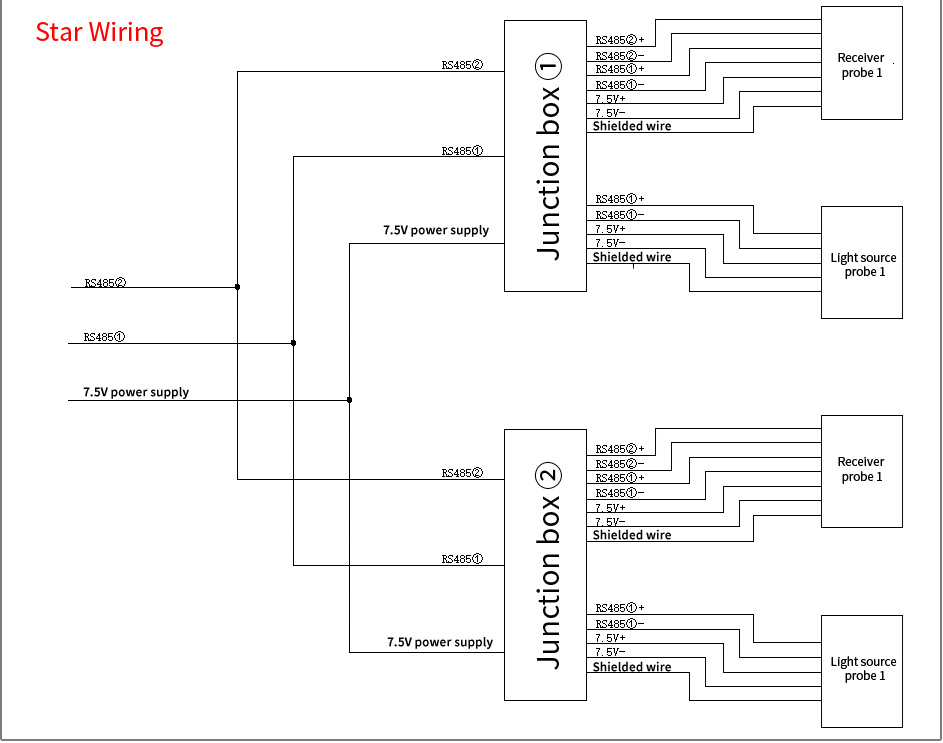

Yıldız kablolamanın şematik diyagramı

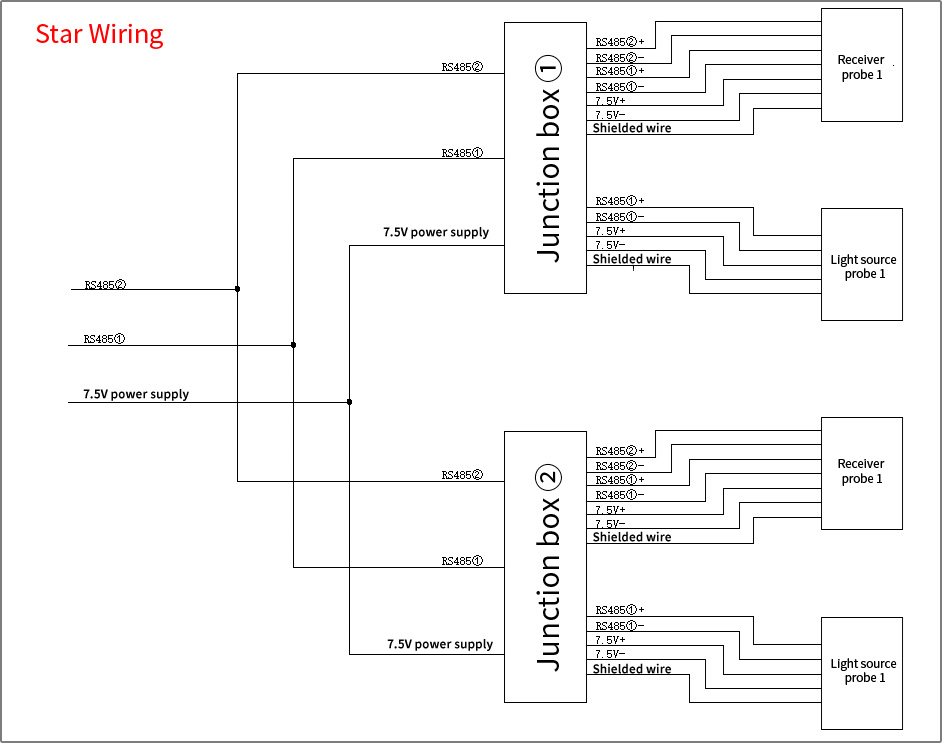

Yıldız Kablolama

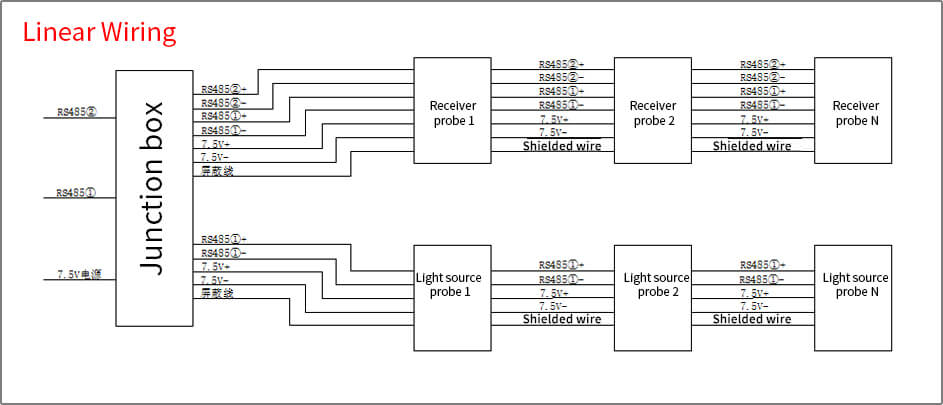

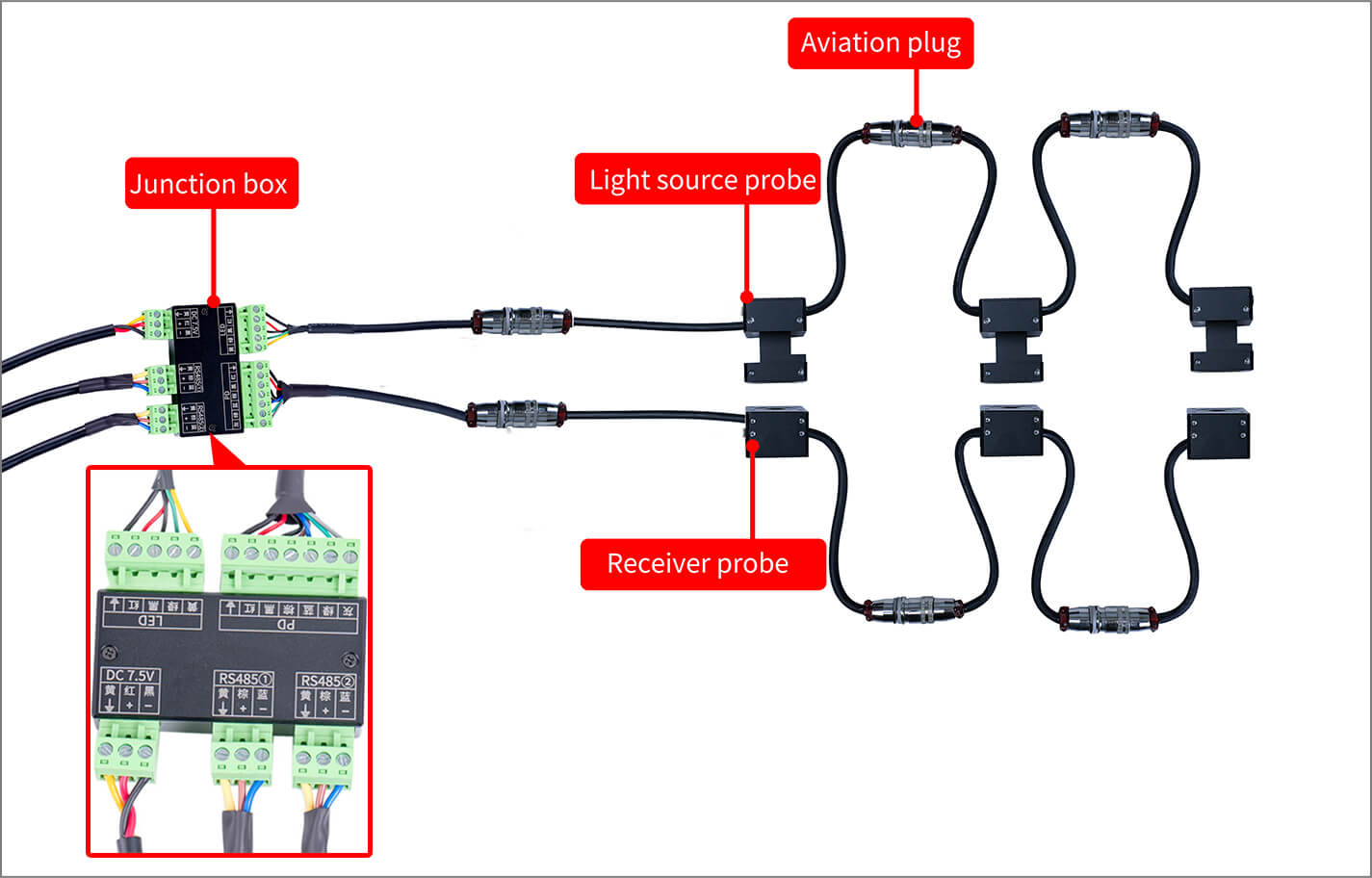

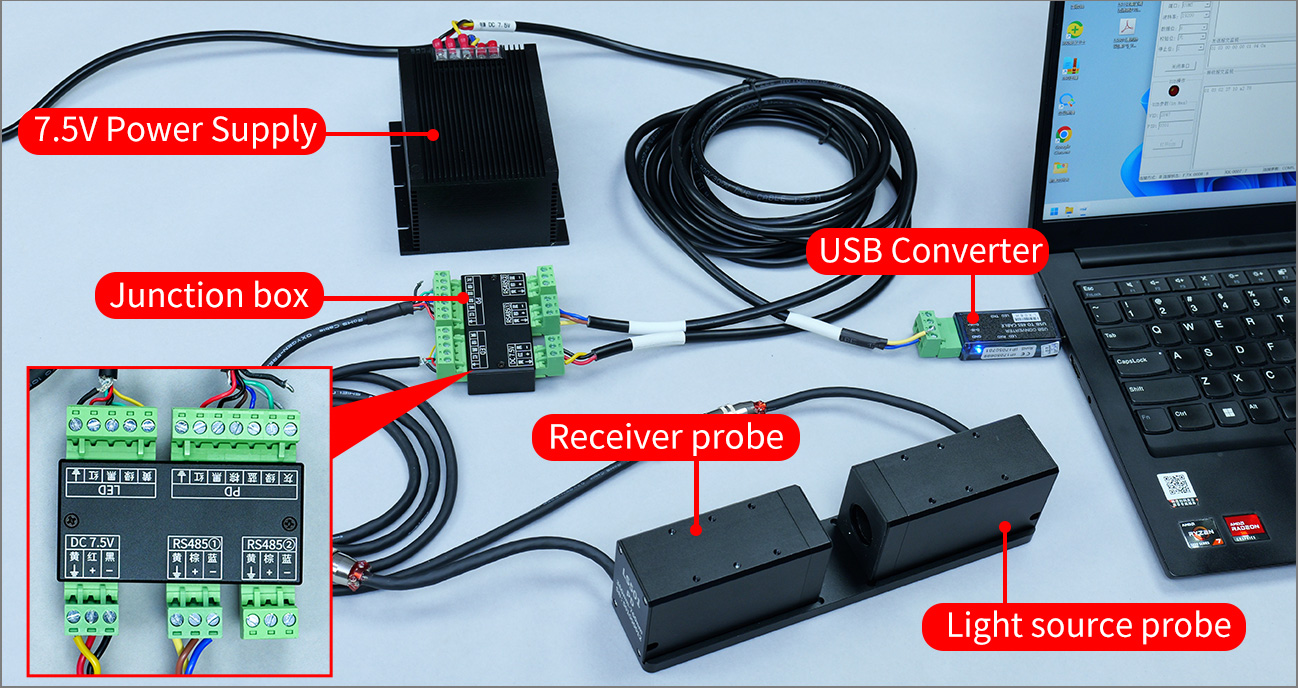

Doğrusal Kablolama Görünümü
İletişim Ayarları
1.İstasyon numarası
Işık geçirgenliği dijital probu standart MODBUS protokolünü destekler ve varsayılan iletişim adresi “1" dir.Probun iletişim adresi iletişim protokolü üzerinden değiştirilebilir ve adres ayar aralığı 1-247'dir.
2.Baud hızı
Işık geçirgenliği dijital probunun varsayılan baud hızı 19200bps'dir ve baud hızı iletişim protokolü aracılığıyla değiştirilebilir. İsteğe bağlı baud hızları 4800, 9600, 19200 ve 38400'dür.
3.İletişim protokolü
Standart MODBUS protokolünü destekleyin, prob ölçüm verilerini okuyabilir ve iletişim adresini ve baud hızını iletişim protokolü üzerinden ayarlayabilirsiniz. Ayrıntılı iletişim komutları için lütfen "ışık geçirgenliği dijital prob iletişim protokolü" ne bakın.
