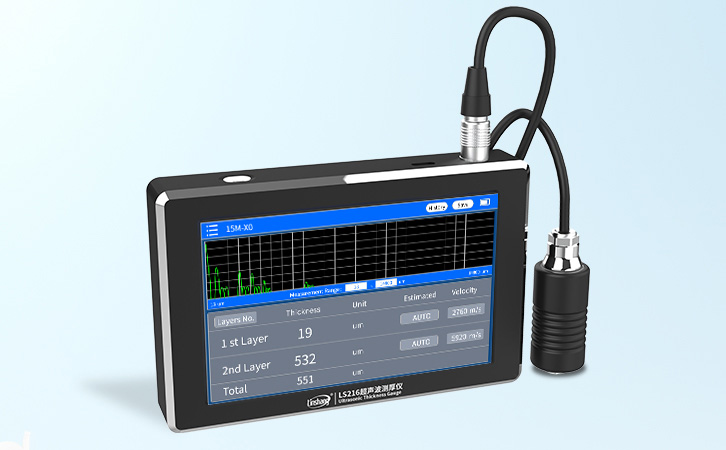

LS216 Çok Katmanlı Ultrasonik Kalınlık Ölçer
Çok katmanlı kalınlık ölçümü
Yüksek hızlı ADC veri toplama, 1μm'ye kadar çözünürlük
Kolay kullanım için renkli dokunmatik ekran
20'den fazla malzeme için dahili ses hızlarıyla geniş aralık
Dalga formu ekranı doğru katman kalınlığı okumaları sağlar

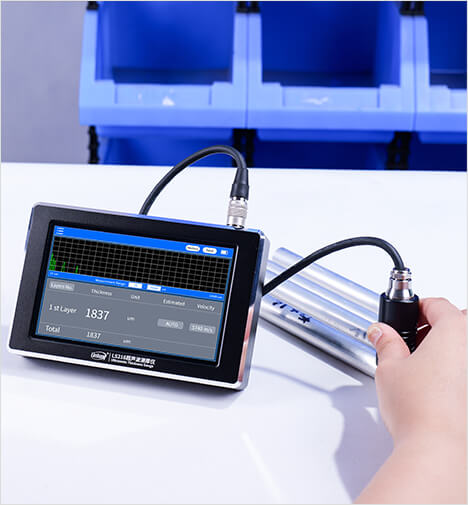

LS216, darbe yansımalı ultrasonik ölçüm prensibini kullanan taşınabilir bir ultrasonik kaplama kalınlık ölçerdir. Plastik, ahşap, cam, metal gibi malzemelerin yüzey kaplama kalınlığını ve malzemelerin kendi kalınlığını ölçmek için profesyonel olarak uygundur; ayrıca beton yüzeyler üzerindeki kaplama kalınlığının tespiti için de kullanılabilir. Cihaz gövdesi iki farklı frekanslı prob sunar ve farklı sektörlerin uygulama gereksinimlerine uygun olarak uygun prob seçilebilir.
LS216 Ultrasonik Kalınlık Ölçer Beş Önemli Özellik

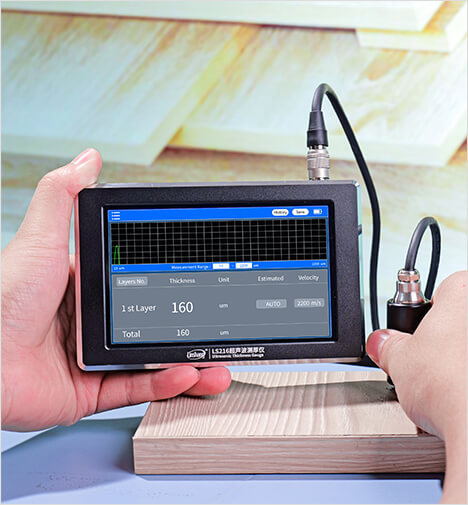

Ahşap boyasını test edin

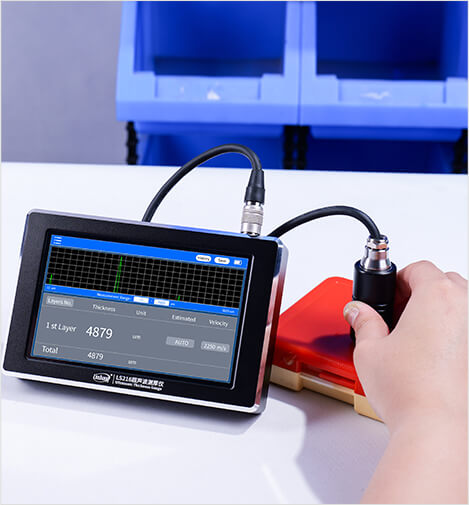

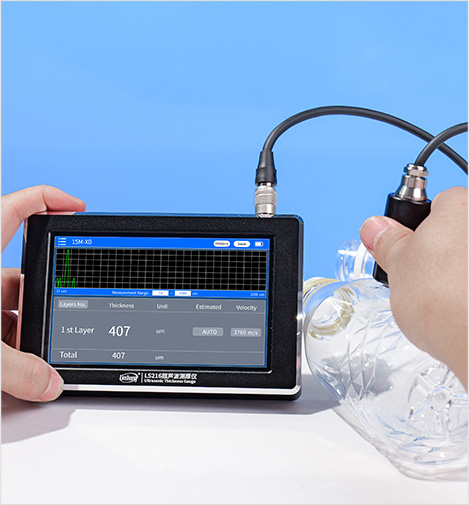

Plastiği test edin

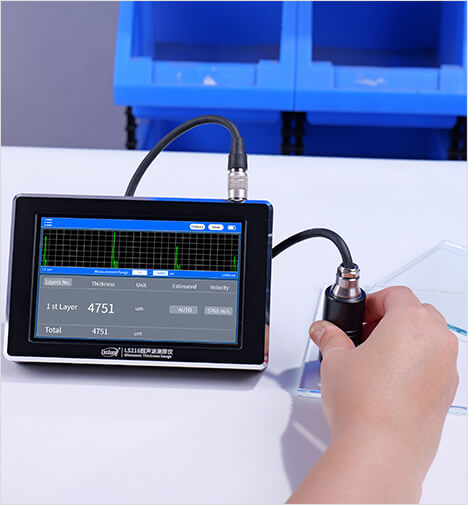

Test camı

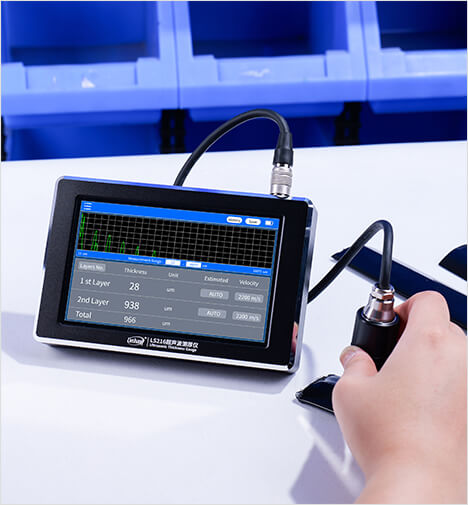

Çok katmanlı malzemeleri test edin

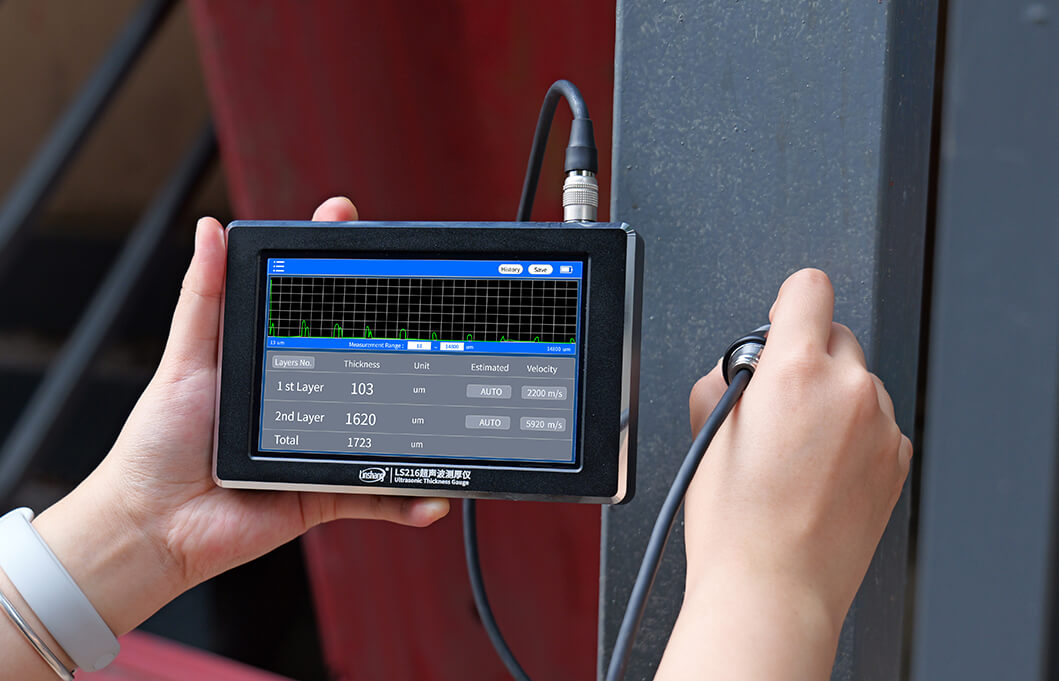

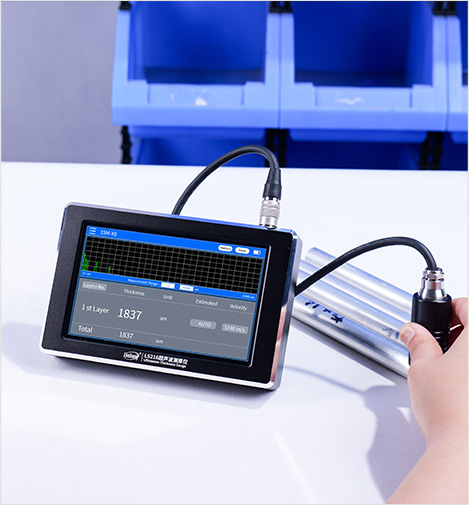

Test borusu

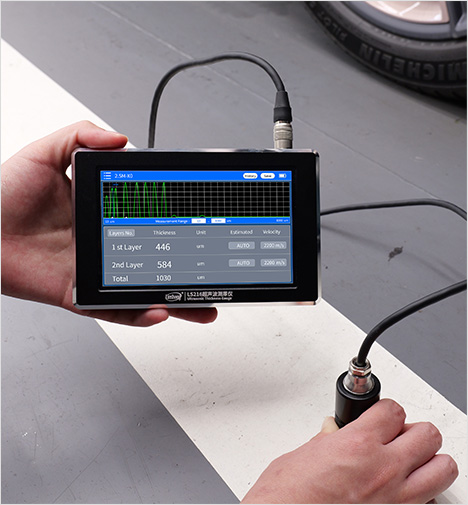

Beton kalınlığını test edin
Parametreler
| Parametre | 15M-X0 Prob | 2.5M-X0 Prob |
|---|---|---|
| Prob Modeli | 15M-X0 | 2.5M-X0 |
| Prob Frekansı | 15 MHz | 2,5 MHz |
| Prob Uç Çapı | Φ6 mm | Φ10 mm |
| Ölçüm Aralığı | 13 - 5500 μm (ses hızı 2200 m/s) | 50 - 8360 μm (ses hızı 2200 m/s) |
| Ses Hızı Ayar Aralığı | 1000 — 9999 m/s (varsayılan ses hızı: 2200 m/s) | |
| Katman Kalınlığı | 50 μm | 500 μm |
| Ölçüm Hassasiyeti (H: kaplama gerçek kalınlığı) |
±(3μm + %3H) | ±(20μm + %3H) |
| Çözünürlük | 1μm | |
| Seçilebilir Birimler | μm (varsayılan), mil | |
| Prob Boyutları | Çap 22mm × Yükseklik 60mm | Çap 25mm × Yükseklik 65,2mm |
| Cihaz Boyutları | 141,7 * 91,1 * 22,6 mm | |
| Ekran | 800 * 480 noktalı IPS renkli ekran | |
| Cihaz Ağırlığı | 475g | |
| Sistem Dili | Basitleştirilmiş Çince, İngilizce | |
| Besleme Şekli | Şarj edilebilir lityum pil 3,7V@4000mAh | |
| Şarj Girişi | USB(Type-C) | |
| Besleme Gerilimi | DC5V | |
| Çalışma Sıcaklık Aralığı | 0~40℃, %0~%85RH (yoğuşmasız) | |
| Depolama Sıcaklık Aralığı | -10~50℃, %0~%85RH (yoğuşmasız) | |
Özellikler
İki farklı frekanslı ultrasonik prob isteğe bağlı olarak seçilebilir
Seçilebilir problar şunlardır: 15M-X0 probu plastik parçalar, ahşap, metal gibi alt tabakaların ve yüzey kaplamalarının kalınlığını ölçebilir; 2.5M-X0 probu ise beton yüzeylerdeki kaplama kalınlığını tespit edebilir.

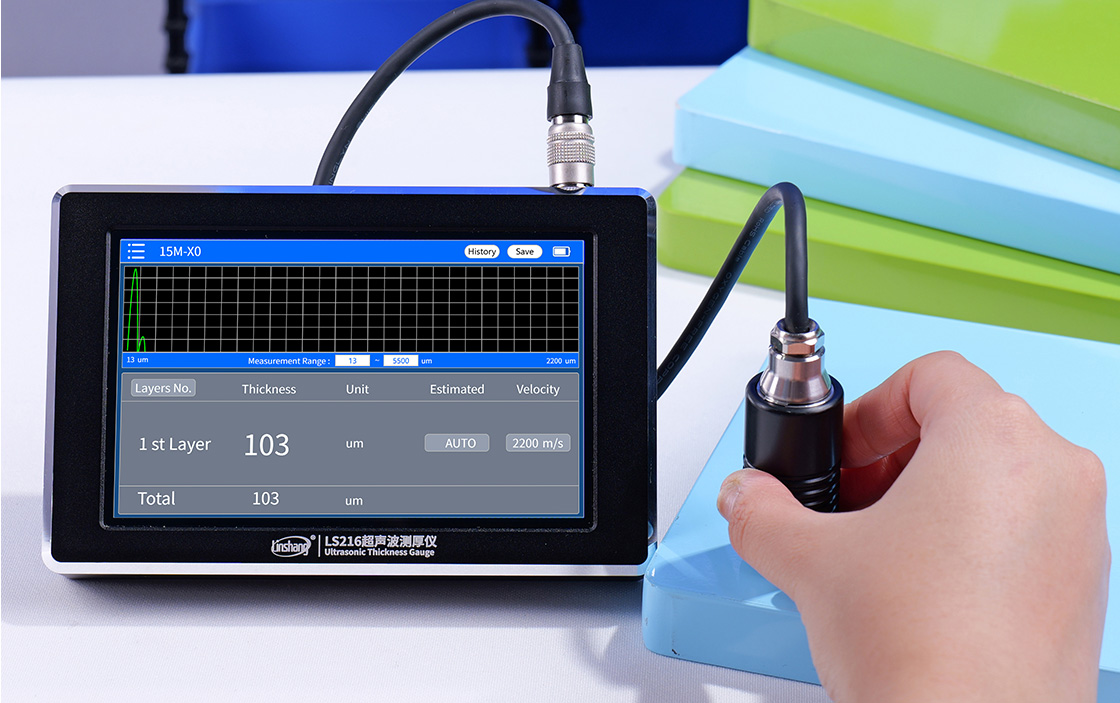

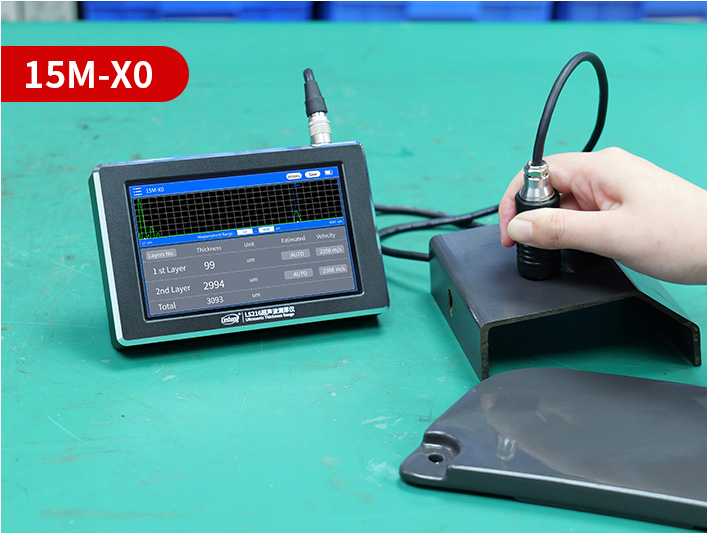

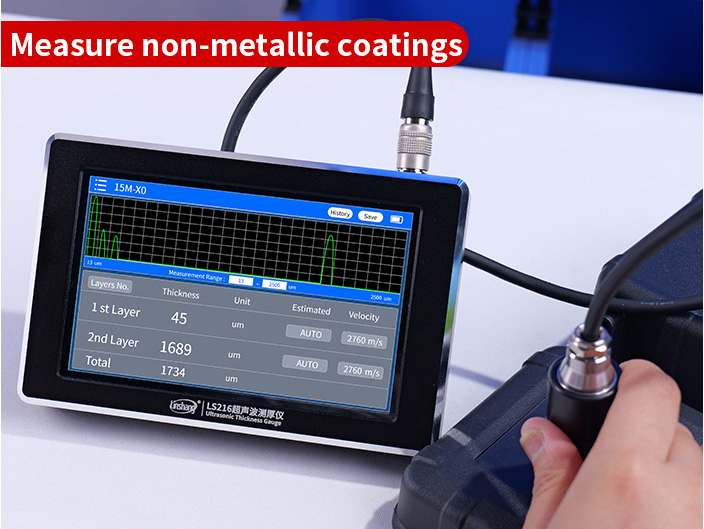

Plastik kaplamayı test etmek için 15M-X0 prob

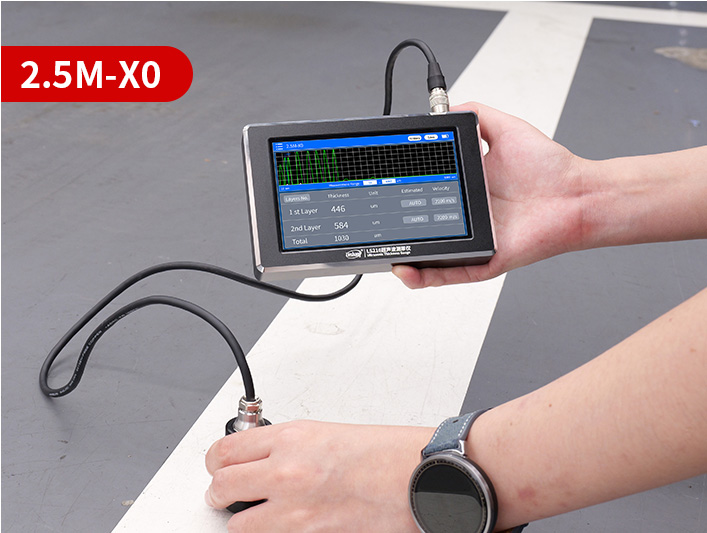

Betonu test etmek için 2,5Mx 0 prob

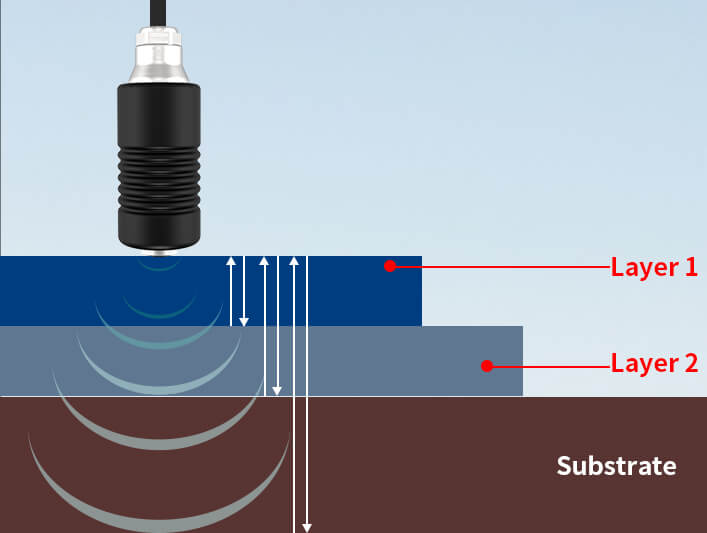

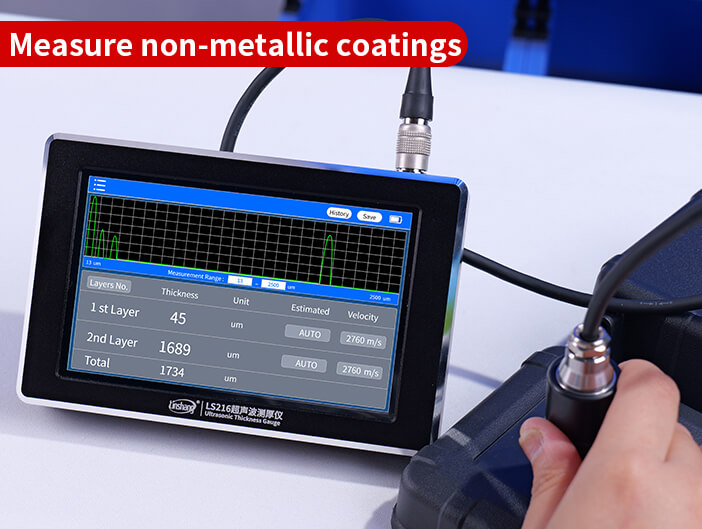

Çok Katmanlı Ölçümü Destekler

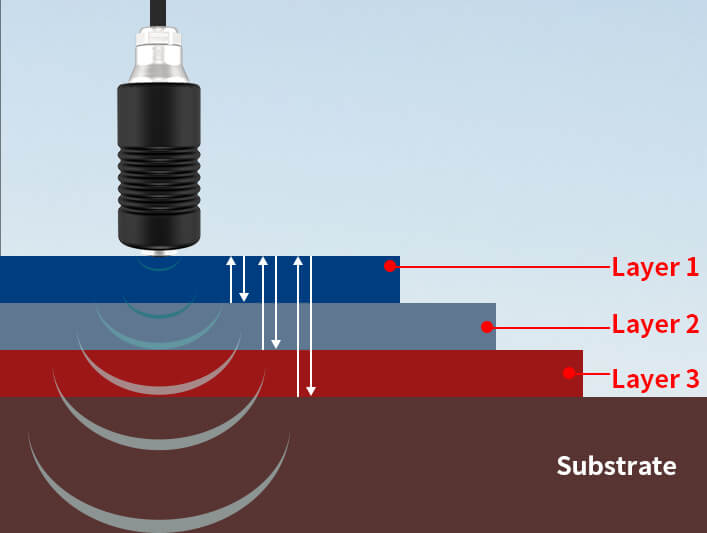

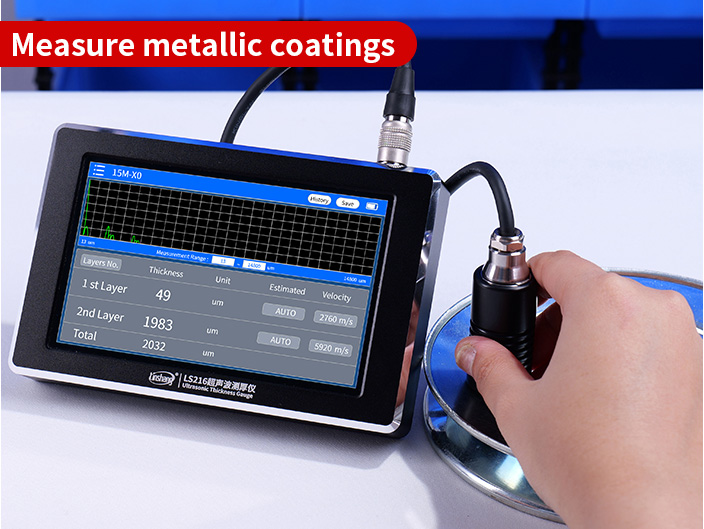

Çelik, alüminyum, plastik, cam gibi çeşitli alt tabakalar üzerindeki kaplama kalınlığını ölçebilir, en fazla 3 katman kaplama veya kaplama + alt tabaka kalınlığını ölçebilir ve karmaşık test gereksinimlerini karşılar.

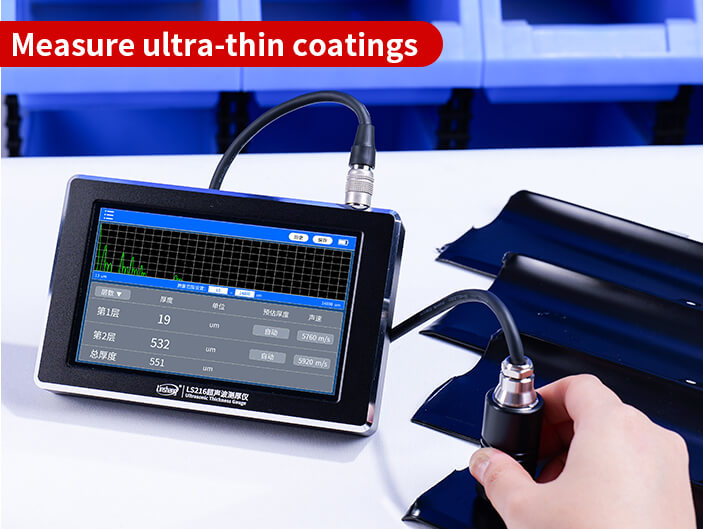

Mikron Seviyesinde Doğruluk, Endüstriyel Sınıf Hassasiyet
Hızlı veri toplama için yüksek hızlı bir ADC ile donatılmış olan cihaz, 1μm'ye kadar çözünürlük sunar. Mikron seviyesinde kalınlık ölçümleri için olağanüstü doğruluk sunar ve bu da onu zorlu endüstriyel inceleme görevleri için ideal hale getirir.
Yüksek Çözünürlüklü IPS Renkli Ekran
Endüstriyel sınıf IPS ekran, karmaşık aydınlatma koşullarında bile kolayca görüntülenebilen net, canlı okumalar sunar.

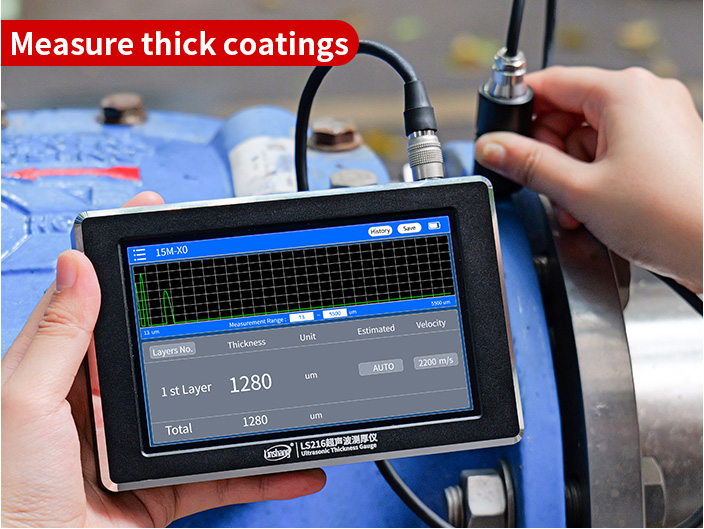

Çeşitli Uygulamalar İçin Ultra Geniş Ölçüm Aralığı
Ultra geniş ölçüm aralığı, ultra ince kaplamalardan kalın kaplamalara kadar çeşitli ölçüm gereksinimlerini kapsar ve çok malzemeli, çok prosesli karmaşık uygulama senaryolarına uyum sağlar.
Gerçek Zamanlı Dalga Formu Görüntüleme
Gerçek zamanlı ölçüm dalga formu görüntülemesini destekler, hareketli mavi imleç ile yankı verilerini farklı konumlarda sezgisel olarak görüntüleyebilir, kullanıcıların kaplama yapısını analiz etmesine ve ölçüm sınırlarını onaylamasına yardımcı olur.
Otomatik Kazanç değiştirilebilir
Bazı malzemeler iyi ses iletkenleridir ve bazıları değildir. İkincisi için, ölçüm cihazı Kazancı serbestçe değiştirebilir, bu da ultrasonik sinyali yükseltmektir, böylece yayılan darbe yayılırken dönüştürücü tarafından doğru bir şekilde yakalanır ve doğru veriler elde edilir.

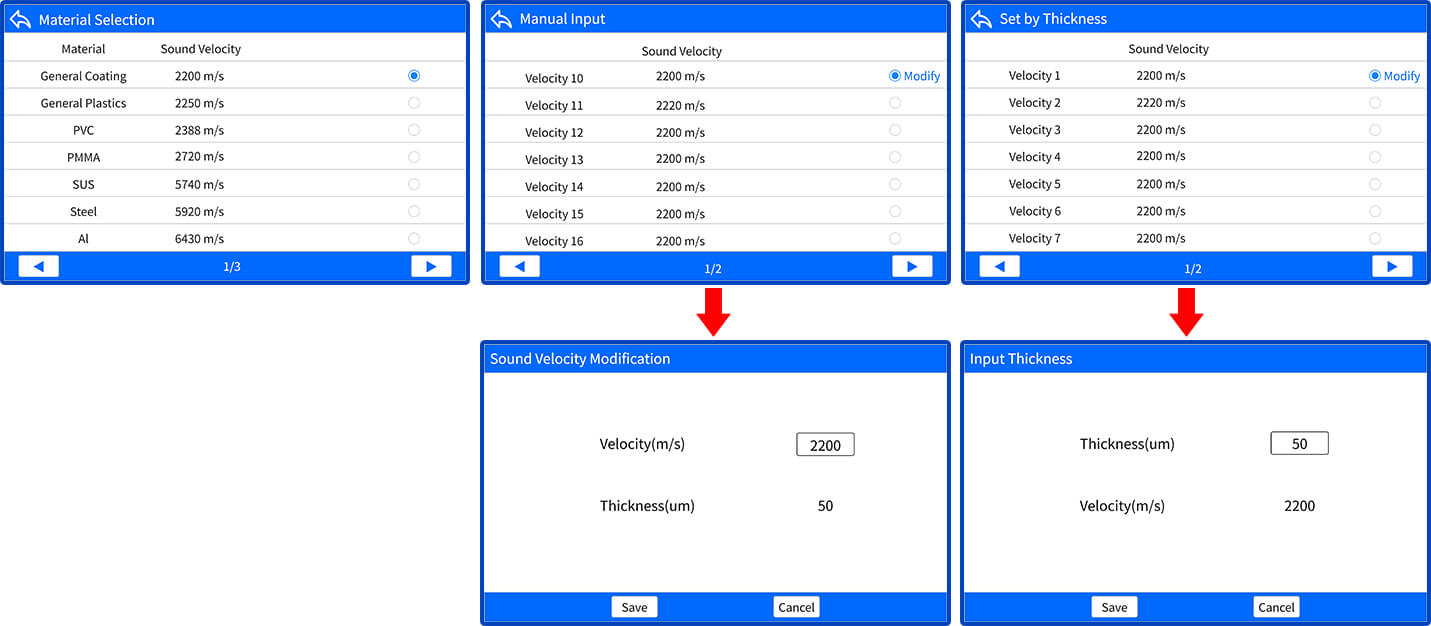

Malzeme Esnekliği için Üç Ses Hızı Modu
Üç hız ayarını destekler: bilinen malzemeye göre seçim yapın, bilinen kalınlıktan hesaplayın veya manuel olarak girin; farklı malzemelere ve ölçüm senaryolarına esnek bir şekilde uyum sağlayın.

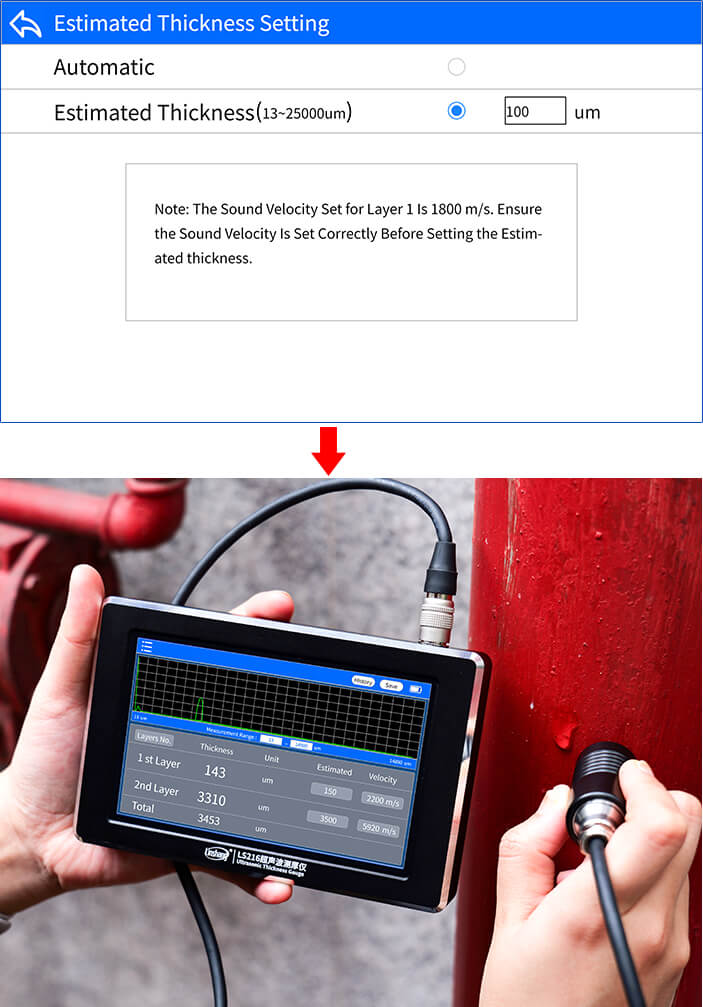

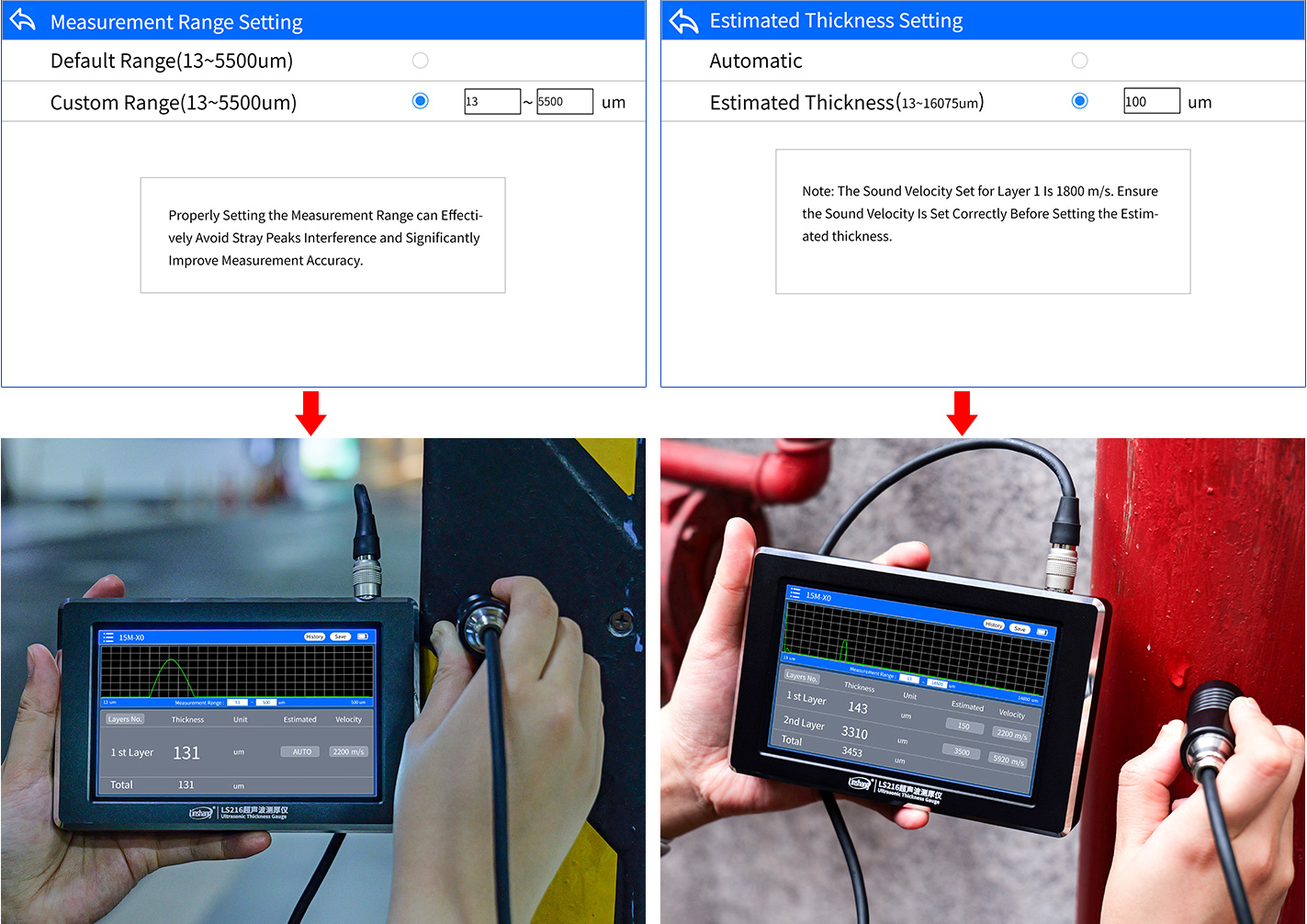

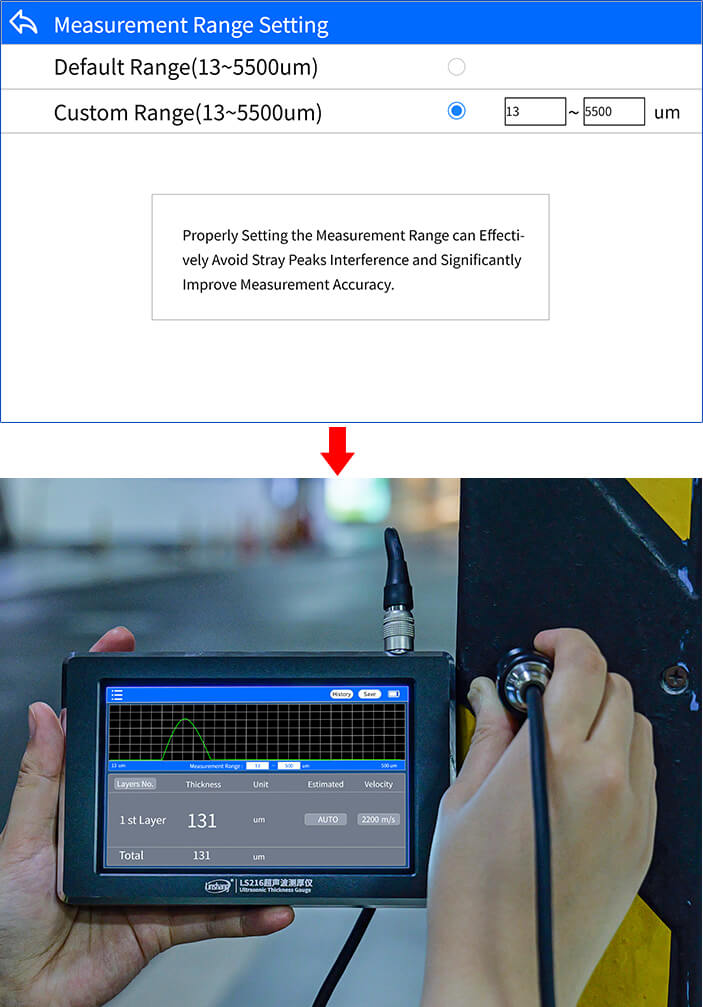

Aralık ve Kalınlık Ayarları
Üst/alt aralık sınırları ve tahmini kalınlık ayarları, girişim yankılarını etkili bir şekilde filtreleyerek çok katmanlı ölçümlerin doğruluğunu artırır.
Φ6mm Minimum Ölçüm Alanı
Φ6mm küçük bir ölçüm alanı ile tasarlanan cihaz, küçük veya lokalize alanları ölçmek için daha fazla esneklik sunar ve bu da onu ince yapıların ve küçük boyutlu iş parçalarının incelenmesi için ideal hale getirir.
Sıfır Noktası Kalibrasyonunu Destekler
Prob, ölçümden önce sıfırlanabilir, bu sayede doğru kaplama kalınlığı okumaları sağlanır ve ölçüm verilerinde yüksek hassasiyet ve kararlılık korunur.
Sürekli ve Tek Ölçüm Modları
Cihaz, çeşitli ölçüm senaryolarını ele alma esnekliği sağlayan hem tek hem de sürekli ölçüm modları sunar.

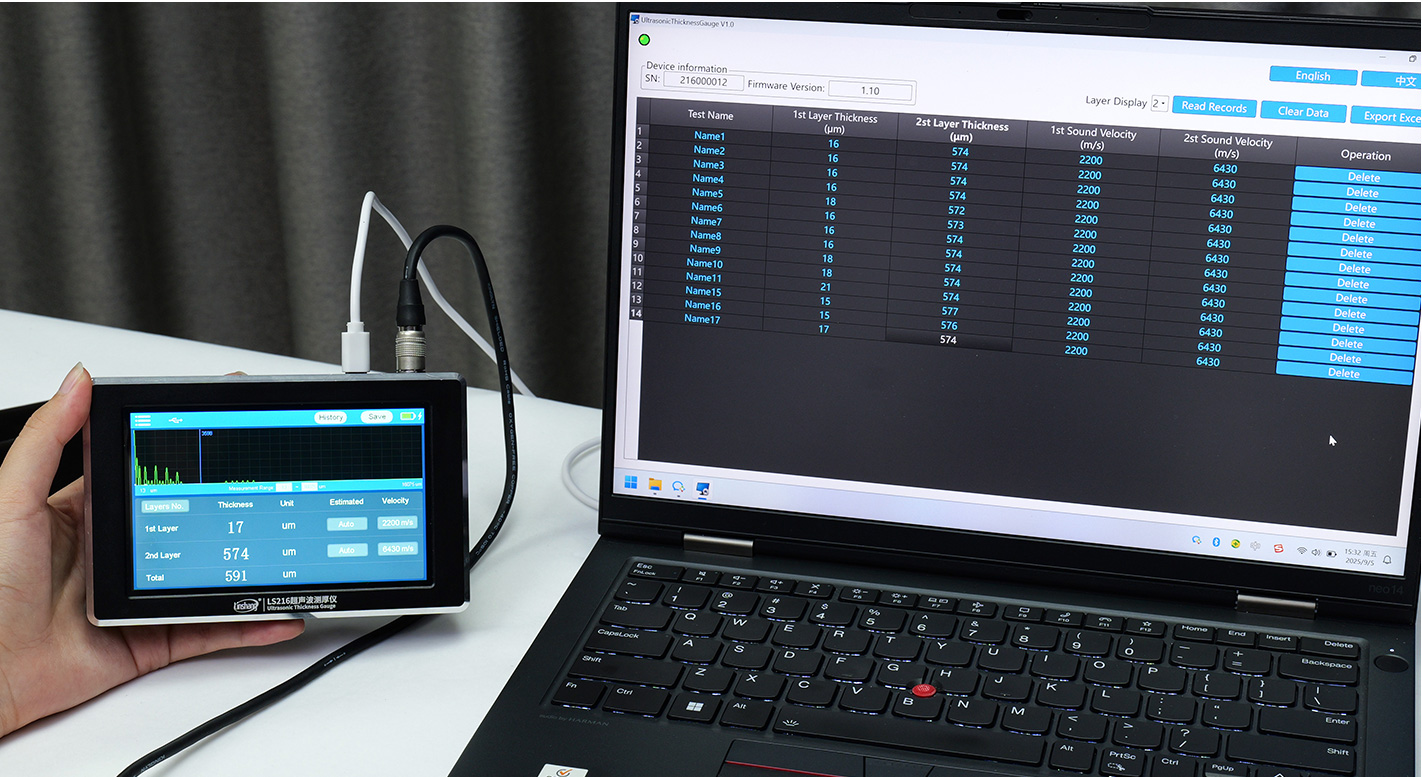

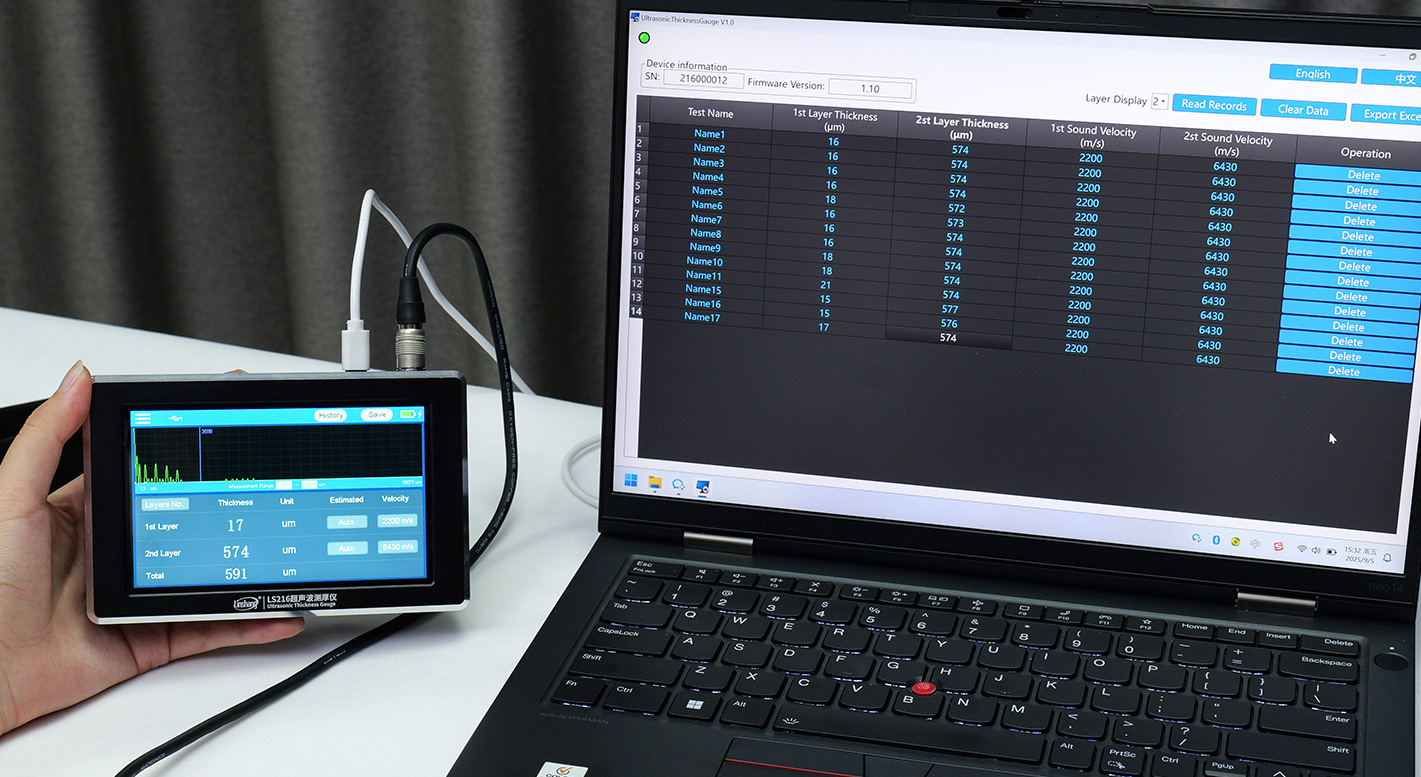

Güçlü Bilgisayar Yazılımı
Bilgisayar yazılımına bağlantıyı destekler, ölçüm verileri tek tıkla ihraç edilebilir, verilerin uzun süreli depolanması ve ekip paylaşımı kolayca gerçekleştirilir ve malzeme kalınlık veri yönetimi akıllı hale gelir.
Dahili Sıcaklık Telafisi
Dahili Sıcaklık Telafisi
Ortam sıcaklığı telafisi fonksiyonu, sık sık yeniden kalibrasyon ihtiyacını ortadan kaldırarak tutarlı uzun vadeli ölçüm verileri sağlar.

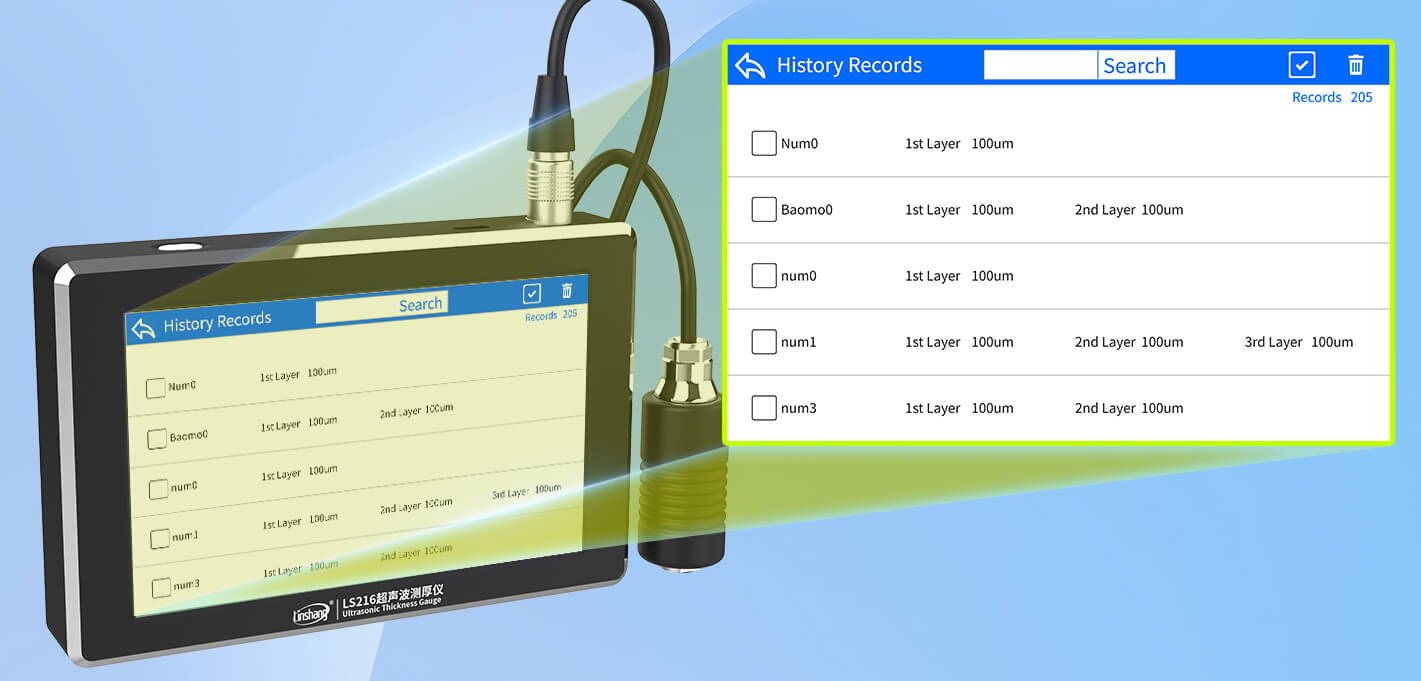

Geniş Veri Depolama Kapasitesi
999'a kadar ölçüm verisi setini depolama yeteneğiyle cihaz, daha sonra görüntüleme ve karşılaştırmalı analiz için kolay erişim sağlar.
Havacılık Alüminyum Gövdesiyle Hassas İşçilik
Hassas CNC işlenmiş havacılık alüminyum alaşımlı gövdeyle üretilen alet, olağanüstü basınç ve darbe direnci sunar.
Dahili Şarj Edilebilir Lityum Pil
4000mAh büyük kapasiteli lityum pil ve Type-C şarj arayüzü ile donatılan cihaz, her koşulda yüksek yoğunluklu kullanımı desteklemek için hızlı şarj ve uzatılmış pil ömrü sunar.
μm/mil'lik değiştirilebilir birimler
Seçilebilir görüntüleme dilleri
Sezgisel ve kullanımı kolay menü

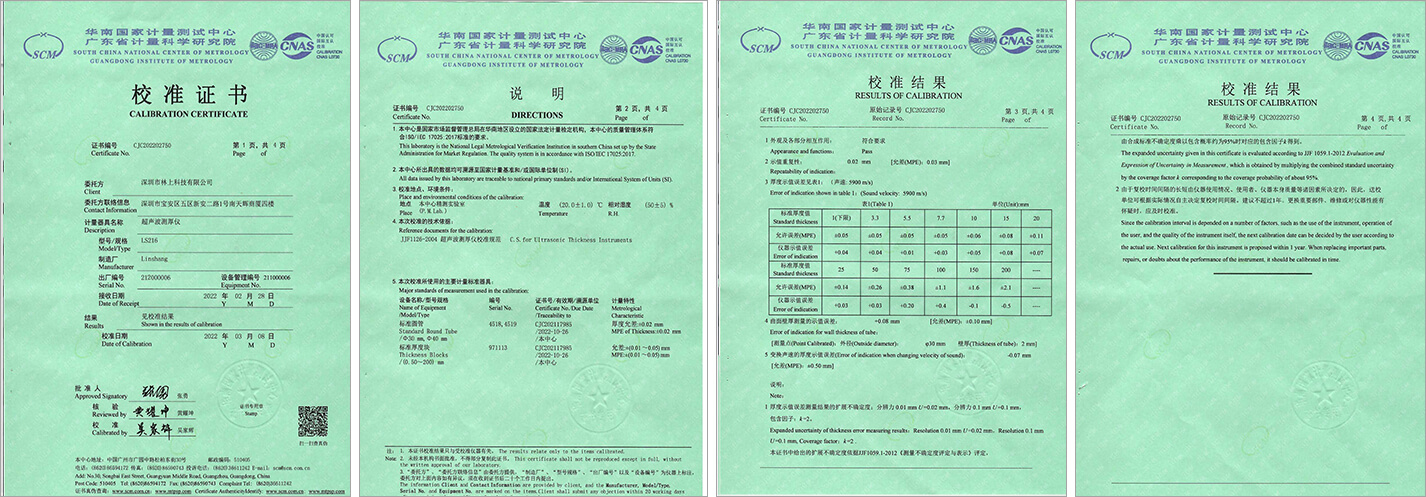

Nitelikler ve Standartlar
Ürün şu standarda uygundur:
GB/T 37361-2019 Film kalınlığının belirlenmesi—Ultrasonik kalınlık ölçüm yöntemi
JJF1126-2004 Ultrasonik Kalınlık Ölçüm Cihazı için Kalibrasyon Spesifikasyonu.
Videolar
LS216 Çalışma Videosu
PC Yazılım videosu
Paketleme
| Sıra No. | Ürün Adı | Miktar | Birim |
|---|---|---|---|
| 1 | Ultrasonik kalınlık ölçer ana ünite | 1 | adet |
| 2 | Ultrasonik prob | Sipariş edilen prob miktarı | |
| 3 | Şarj kablosu | 1 | adet |
| 4 | Kuplaj sıvısı | 1 | şişe |
| 5 | Kullanım kılavuzu | 1 | adet |
